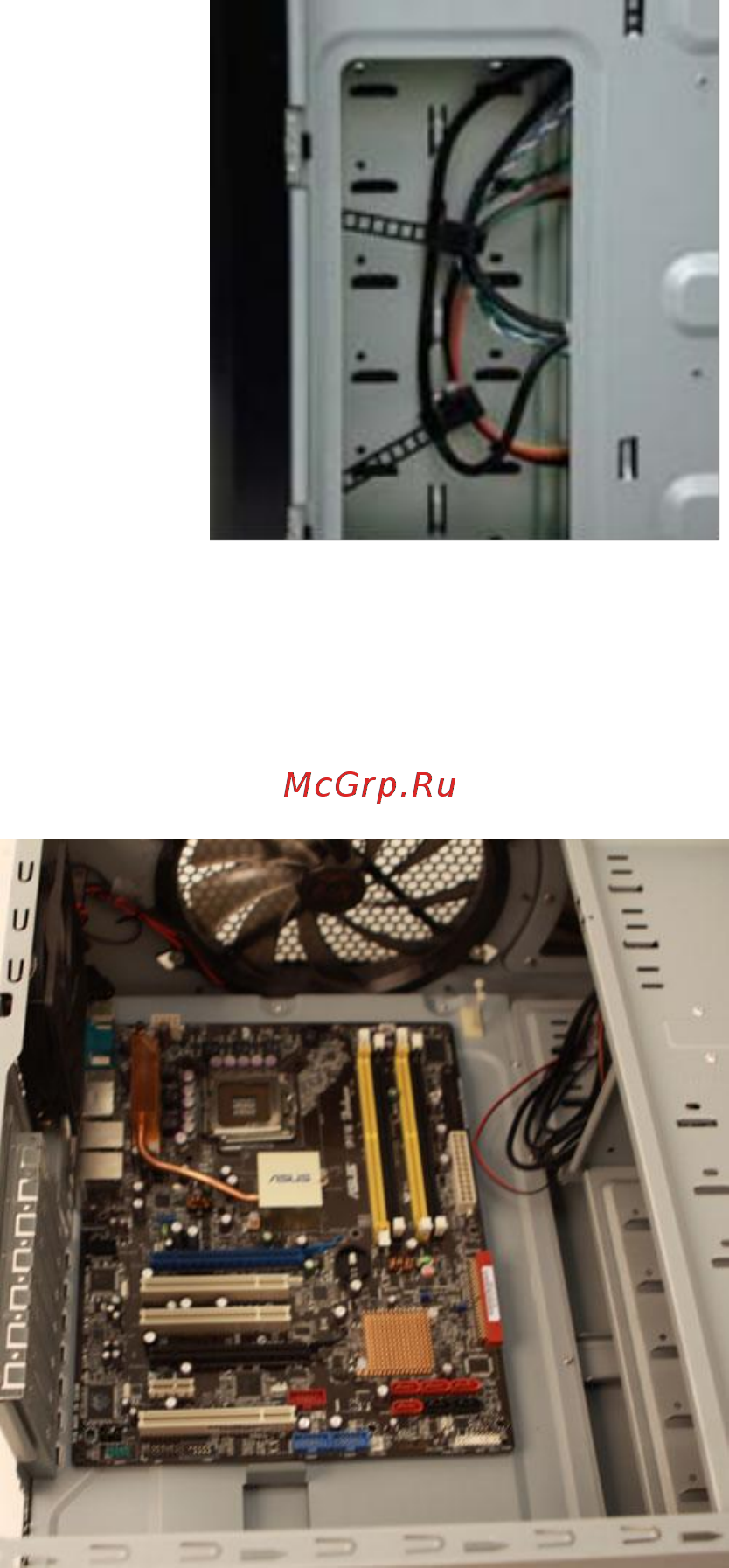

2.3 РАЗМЕЩЕНИЕ КАБЕЛЕЙ

За отсеком 3,5-дюймового дисковода находится отделение для

размещения кабелей. В этом отделении можно аккуратно

разместить и закрепить кабели.

1. Снимите правую стенку корпуса, как описано в разделе 2.1.

2. За стенкой отсека для 3,5-дюймового дисковода откроется

отделение для размещения и фиксации кабелей.

3. Размещайте и фиксируйте кабели в этом отделении. Здесь они

не будут препятствовать прохождению воздушного потока, а

значит, обеспечат лучшее охлаждение корпуса.

4. Пользуйтесь кабельными стяжками для фиксации кабелей.

2.4 УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ

1. Положите корпус открытой стороной вверх.

Должны быть видны отсеки для дисководов и

блок питания.

2. Убедитесь, что панель ввода-вывода подходит

для устанавливаемой материнской платы. Если

имеющаяся в корпусе панель ввода-вывода не

подходит, обратитесь к производителю

материнской платы за подходящей панелью.

3. Совместите крепежные отверстия на

материнской плате с отверстиями для

крепежных втулок, запомнив, какие отверстия

совпадают. Не у всех материнских плат

крепежные отверстия соответствуют всем

крепежным отверстиям на корпусе; это

нормально и никак не сказывается на работе

оборудования.

4. Снимите материнскую плату, подняв ее.

5. Установите крепежные втулки должным образом

и поставьте на них материнскую плату.

6. Прикрепите материнскую плату к крепежным

втулкам при помощи винтов с крестообразным

шлицем.

Примечание. В корпусе Six Hundred предусмотрено отверстие на панели крепления

материнской платы под центральный процессор, которое позволяет менять

радиатор ЦП, не снимая материнскую плату.
