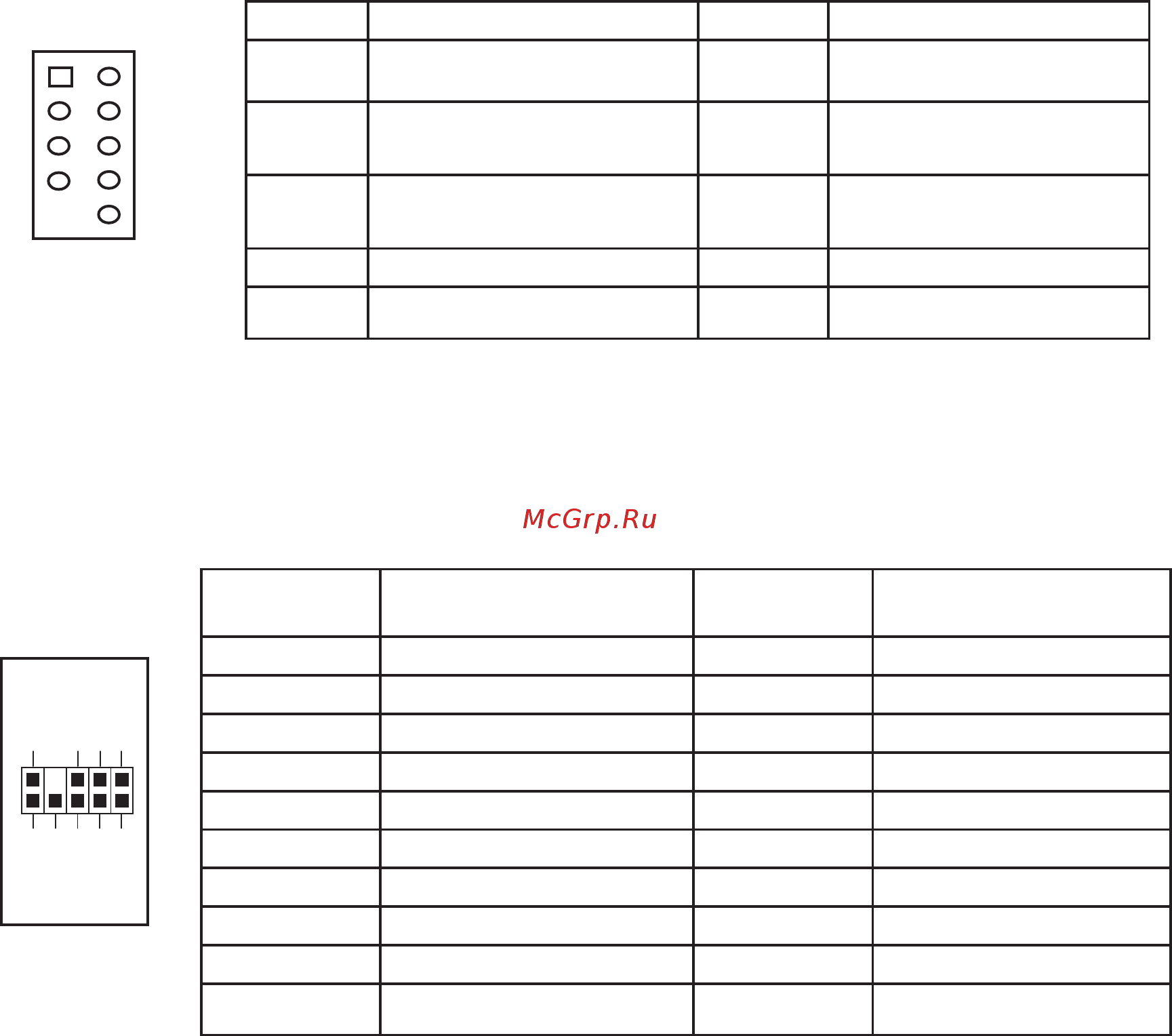

8
Контакт
Сигнальные имена
Контак
т
Сигнальные имена
1
USB Power 1 (USB питание 1)
2
USB Power 2 (USB питание 2)
3
Negative Signal 1
(отрицательный сигнал 1)
4
Negative Signal 2
(отрицательный сигнал 2)
5
Positive Signal 1
(положительный сигнал 1)
6
Positive Signal 2
(положительный сигнал 2)
7
Ground 1 ("Земля" 1)
8
Ground 2 ("Земля" 2)
9
Ключ (нет соединения)
10
Пустой контакт
Контакт
Сигнальные имена
(HDA)
Контакт
1
MIC2
L
1
2
AGND
2
3
MIC2
R
3
4
AVCC
4
5
FRO-R
5
6
MIC2_JD
6
7
F_IO_SEN
7
8
Key (no pin)
8
9
FRO-L
9
10
LINE2_JD
10
П
ОДСОЕДИНЕНИЕ ПОРТОВ ВВОДА
-
ВЫВОДА НА
ПЕРЕДНЕЙ ПАНЕЛИ
3.1 USB 2.0
Подсоедините кабель USB порта на передней панели ввода/вывода к разъему USB на
материнской плате. Проверьте руководство к материнской плате на соответствие таблице ниже:
3.2 АУДИОРАЗЪЕМЫ AC’97/HD
На передней панели корпуса располагаются стандартный 10-контактный разъем Intel® AC’97 и 10-
контактный разъем Intel® HDA (Аудио высокого разрешения).
10 6 4 2
9 7 5 3 1
Вы можете подключать разъем AC’97 или HDA в зависимости от модели материнской платы.
Определите расположение внутренних аудиоразъемов материнской платы или звуковой карты и
подсоедините соответствующий кабель. Расположение контактов см. в руководстве к материнской
плате или звуковой карте. Даже если система поддерживает оба стандарта, можно использовать
только один разъем.
1 2
9 10
