Antec Nine Hundred [4/10] Подсоединение портов и светодиодов

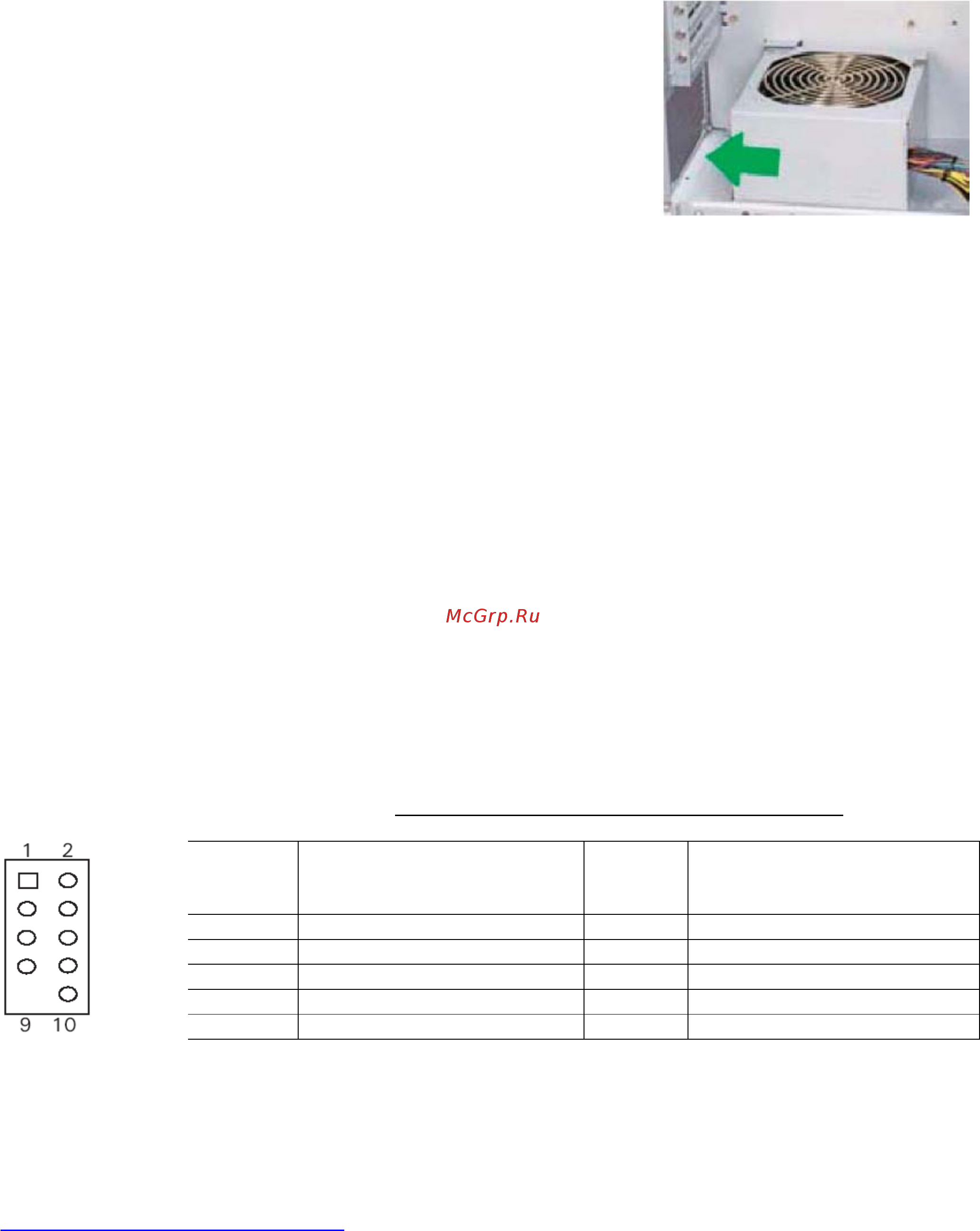

Установка блока питания

1. Поставьте корпус вертикально, поместите блок питания на четыре силиконовые ножки,

имеющиеся в нижней части корпуса.

Примечание: Блоки питания, у которых вентиляторы

расположены внизу, нужно устанавливать в корпусе так,

чтобы вентилятор смотрел вверх. В корпусе «Nine Hundred»

предусмотрены монтажные отверстия для блоков питания со

стандартными крепежными элементами, которые в

соответствии со схемой следует

располагать снизу вверх или

сверху вниз.

2. Подтолкните блок питания в заднюю часть корпуса и

совместите их монтажные отверстия.

3. Прилагаемыми винтами прикрепите блок питания к корпусу.

Подсоединение портов и светодиодов

Примечание: Для получения информации о специфических штыревых выходах или о

расположении разъемов на лицевой панели см. руководство к материнской плате.

1. Подсоедините переключатель перезагрузки (маркировка RESET SW) к разъему RST на

материнской плате. Полярность для переключателей (порядок подключения положительных и

отрицательных проводов) не имеет значения.

2. Включатель-выключатель питания (маркировка POWER SW) подсоединяется к разъему PWR

на

материнской плате.

3. В данном случае разъема питания светодиода (Power LED) не имеется. Три освещенных

корпусных вентилятора включаются, когда к компьютеру подводится питание.

4. Светодиод-индикатор активности жесткого диска (маркировка H.D.D. LED) подсоединяется к

разъему IDE. У светодиодных индикаторов цветные провода положительные (+). Чёрные и

белые провода отрицательные (-). Если при включённой системе светодиодный индикатор не

загорается, попробуйте

поменять провода местами. Более подробную информацию о

подключении светодиодных индикаторов к системной плате см. в описании системной платы

Подсоединение устройств к портам USB

Примечание: См. в руководстве к материнской плате схему расположения контактов разъема

USB. Убедитесь, что она соответствует таблице, приведенной ниже.

Схема расположения контактов разъема USB

Контакт

Наименование сигнала

Контакт

Наименование сигнала

1 Питание USB 1 2 Питание USB 2

3 Отрицательный сигнал 1 4 Отрицательный сигнал 2

5 Положительный сигнал 1 6 Положительный сигнал 2

7 Заземляющий сигнал 1 8 Заземляющий сигнал 2

9 Ключ (без соединения) 10 Пустой сигнал

Подсоединение устройств к порту IEEE 1394 (FireWire®, i.Link®)

Примечание: Пожалуйста, проверьте в руководстве к материнской плате схему расположения

контактов вашего разъема IEEE 1394 и убедитесь, что она совпадает со следующей таблицей.

Если вы собираетесь подсоединить к переднему порту FireWire дополнительную карту IEEE 1394,

поставляемую вместе с разъемом IEEE 1394 внешнего типа, вам нужен внутренний адаптер

FireWire. Чтобы заказать его, пожалуйста, посетите Интернет

-магазин компании Antec

http://www.antec.com/StoreFront.bok

и найдите деталь номер 30031. Этот адаптер позволит вам

подсоединять к порту IEEE 1394 разъемы внешнего типа.
