3
Примечание: отделяемая 4-контактная часть кабеля
не может использоваться вместо 4-контактного
разъема питания + 12 В.
3. Подсоедините переключатель перезагрузки
(обозначаемый RESET SW) к разъему RST на
материнской плате. Полярность (положительный
полюс или отрицательный) для переключателей не
имеет значения.

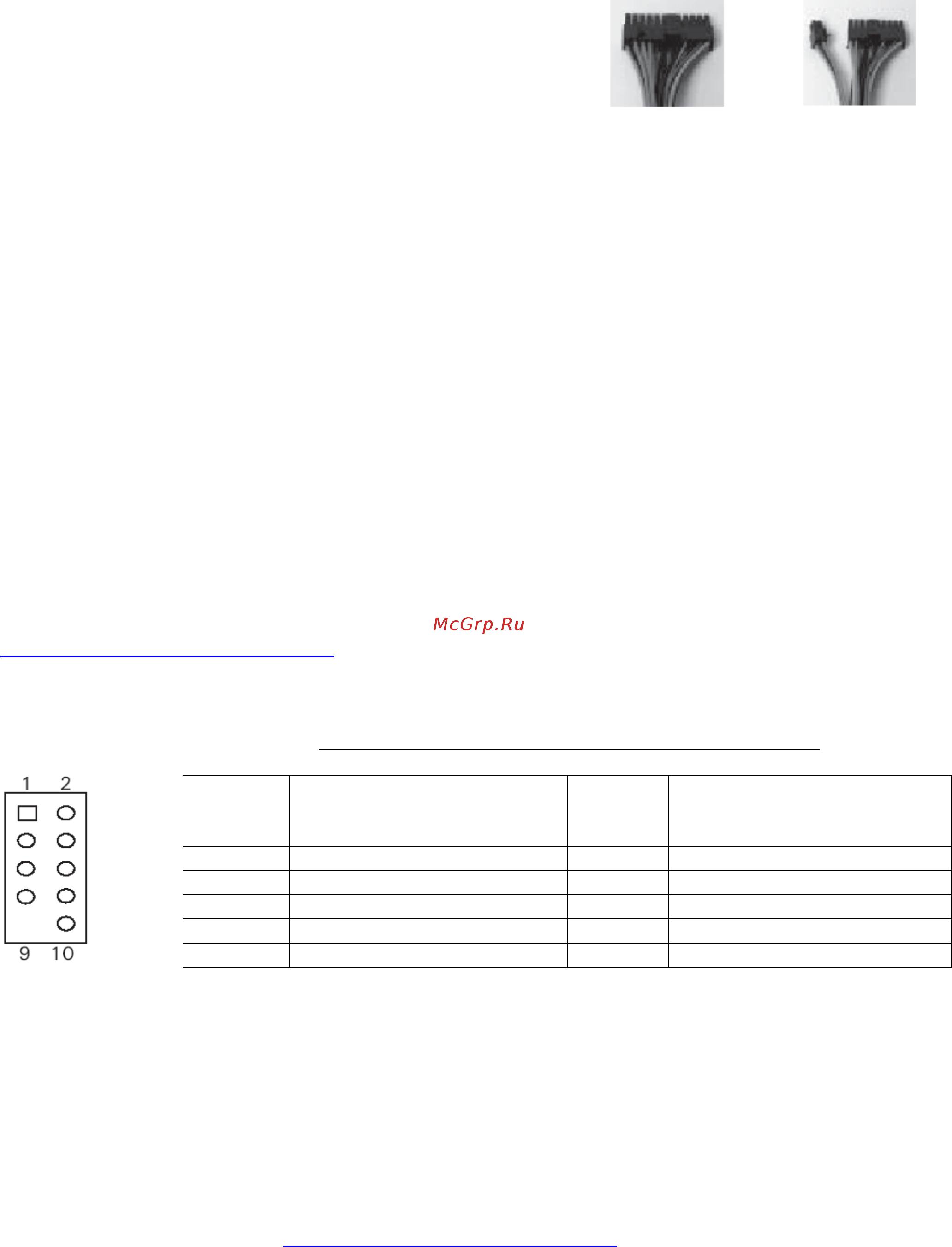

Рис. 2
Для материнских
плат с 24
контактами
Рис. 3
Для материнских
плат с 20
контактами
4. Выключатель питания (обозначенный “POWER SW”) подключается к разъему “PWR” на
материнской плате.
5. Разъем светодиода питания (обозначенный “POWER LED”) расположен за разъемом
перезагрузки. У светодиодных индикаторов цветные провода положительные (+). Чёрные и
белые провода отрицательные (-). Если при включённой системе светодиодный индикатор не
загорается, попробуйте поменять провода местами. Более подробную информацию о
подключении светодиодных индикаторов к системной плате см. в описании системной платы.
6. Разъем светодиода-индикатора дисковода жесткого диска (обозначенный HDD LED)
подсоединяется к разъему IDE.
Подключение USB-портов
Отдельный 10-жильный кабель подсоединен к передним USB-портам. У него стандартный штекер
Intel
®
, устроенный таким образом, что его нельзя случайно перевернуть при подключении к
соответствующему стандартному разъему Intel
®
на материнской плате. Подсоедините 10-
контактный штекер к разъему материнской платы, таким образом, чтобы закрытое отверстие
пришлось напротив отсутствующего штырька.
Примечание: См. в руководстве к материнской плате схему расположения контактов разъема
USB. Убедитесь, что она соответствует таблице, приведенной ниже. Если она не соответствует
этому стандарту Intel
®
, посетите Интернет-магазин компании Antec
http://www.antec.com/StoreFront.bok
и найдите деталь под номером 30095, чтобы заказать
внутренний адаптер кабелей USB. Этот адаптер позволит вам подсоединять передний порт USB к
вашей материнской плате контакт к контакту.
Расположение USB-контактов на материнской плате
Контакт
Наименование сигнала
Контакт
Наименование сигнала
1 USB Питание 1 2 USB Питание 2
3 Отрицательный сигнал 1 4 Отрицательный сигнал 2
5 Положительный сигнал 1 6 Положительный сигнал 2
7 Заземление 1 8 Заземление 2
9 Ключ (нет соединения) 10 Пустой контакт
Подключение порта IEEE 1394 (FireWire®, i.Link®)
Вы найдете отдельный 10-жильный кабель, подсоединенный к переднему разъему IEEE 1394. У
него стандартный штекер Intel
®
, устроенный таким образом, что его нельзя случайно перевернуть
при подключении к соответствующему стандартному разъему Intel
®
на материнской плате.
Подсоедините 10-контактный штекер к разъему материнской платы, таким образом, чтобы
закрытое отверстие находилось напротив отсутствующего штырька.
Примечание: Сверьтесь с руководством к вашей материнской плате на предмет расположения
контактов колодки IEEE 1394. Убедитесь, что они совпадают с приведенной ниже таблицей. Если
вы планируете подключить передний порт FireWire к дополнительной карте IEEE 1394,
поставляемой
вместе с разъемом IEEE 1394 внешнего типа, зайдите в Интернет-магазин
компании “Antec” по адресу http://www.antec.com/StoreFront.bok
и найдите деталь номер 30031.
Этот адаптер позволит вам подключить передний порт IEEE 1394 к разъему внешнего типа.
