Antec NSK 3480 [5/8] Подключение аудио портов ас 97 и hda
![Antec NSK 3480 [5/8] Подключение аудио портов ас 97 и hda](/views2/1241718/page5/bg5.png)
4

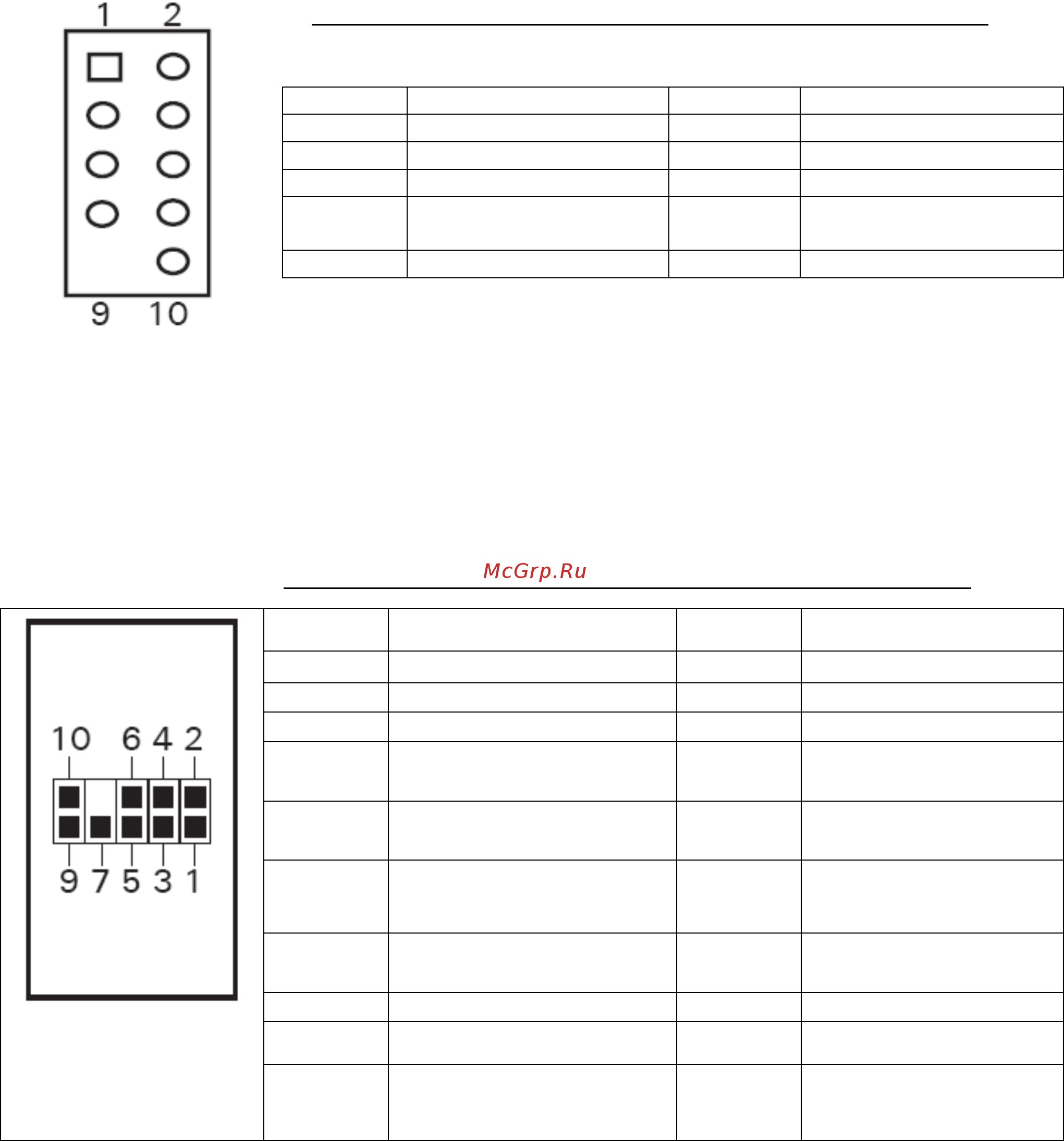

Назначение контактов разъема IEEE 1394 на передней панели
Подключение аудио-портов (АС’ 97 и HDA)
Имеется 10-контактный стандартный штекер Intel
®
AC’ 97 и 10-контактный штекер Intel
®
HDA
(аудио-разъем высокого разрешения). Вы можете подключить любой из них к материнской плате
в зависимости от ее характеристик. Если ваша материнская плата поддерживает стандартный
Intel аудио разъем AC’97, то установите на нее штекер AC’97. А если ваша материнская плата
поддерживает аудио разъем Intel высокого разрешения, то установите на нее штекер HDA. См.
следующие инструкции:
Схема расположения контактов для аудиопортов (HAD и AC’97)
Установите внешние аудио-разъемы от вашей материнской платы или звуковой карты.
Расположение выходных контактов см. в руководстве к материнской плате или звуковой карте.
Установка внешнего устройства 3.5”:
Под отсеками для накопителей 5.25” есть один отсек для внешнего устройства 3.5”.
1. Осторожно снимите с лицевой панели корпуса крышку отсека для дисковода 3.5”. Спереди
загрузите дисководы, выравнивая их по переднему краю дисковой корзины.
2. Поддерживая одной рукой дисковод, закрепите его имеющимися винтами.
3. Найдите небольшой 4-контактный штекер на блоке питания и подсоедините его к 4-
штырьковому разъему на накопителе гибких магнитных дисков.
Установка накопителя жестких дисков 3.5”
В нижнем отсеке для накопителей жестких дисков 3.5” находится одна точка для монтажа
накопителей жестких дисков 3.5”, а другая находится в нижней части корпуса. Использование
Контакт Названия сигналов Контакт Названия сигналов
1 ТРА + 2 ТРА -
3 Земля 4 Земля
5 ТРВ + 6 ТРВ -
7 + 12 В (с
предохранителем)
8 + 12 В (с
предохранителем)
9 Ключ (нет контакта) 10 Земля
Контакт Назначение контакта
(
HD AUDIO
)
Контакт Назначение контакта
(
A
C’97 AUDIO
)
1 Микрофон 2 – левый 1 Микрофон - вход
2
А
налоговая земля 2 Земля
3 Микрофон 2 – правый 3 Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5 Правый выход 5
Линейный выход
(правый)
6
Сигнал
автоопределения от
Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8 Ключ (нет контакта)8 Ключ (нет контакта)
9 Левый выход 9
Линейный выход
(
левый
)
10
Сигнал
автоопределения от
линии 2
10
Линейный выход
(левый)
