Leberg Design 28 ASD [18/18] Схема электрических подключений
![Leberg Design 28 ASD [18/18] Схема электрических подключений](/views2/1241817/page18/bg12.png)
18
ПРИЛОЖЕНИЯ

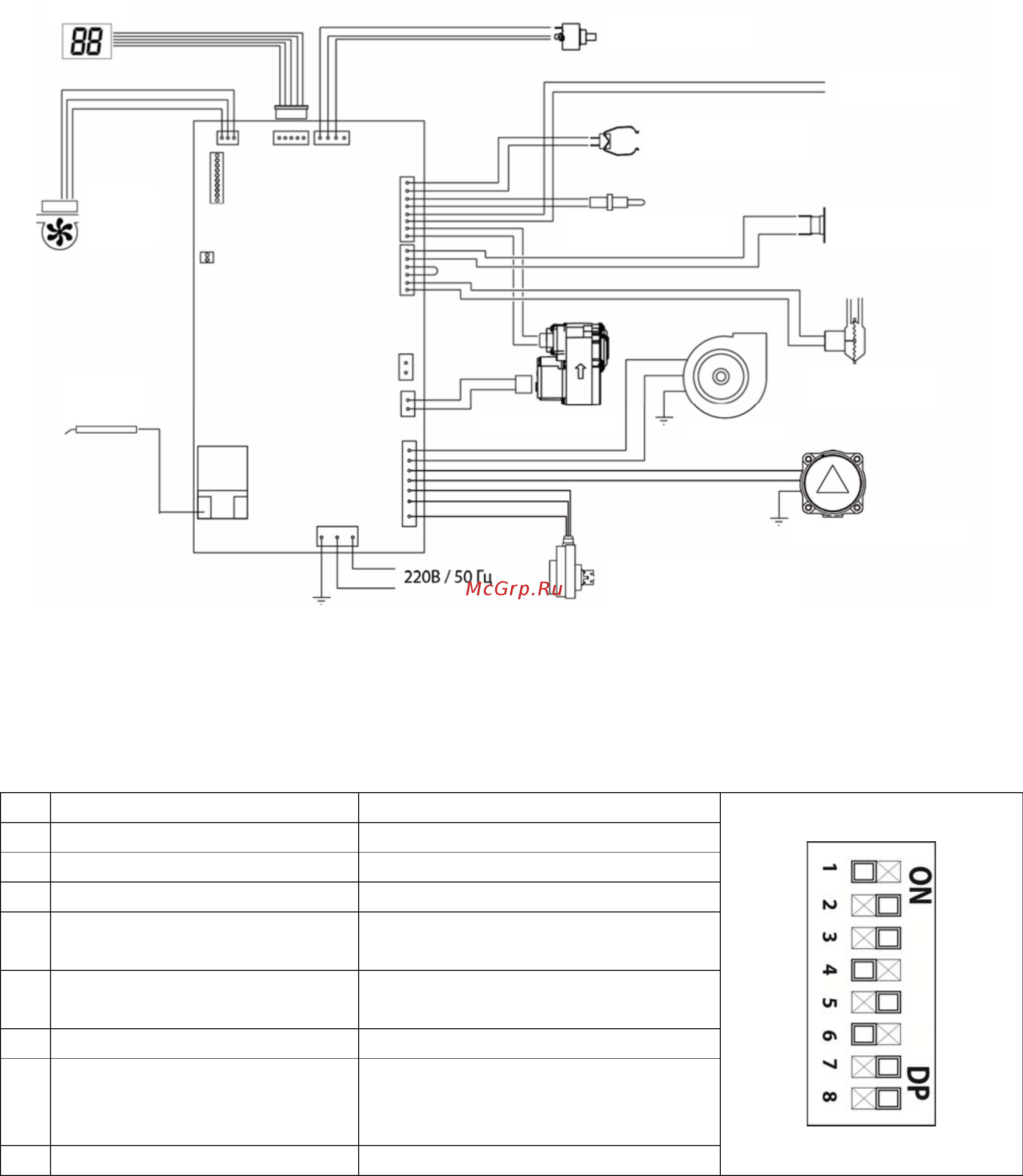

СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
МИКРОПЕРЕКЛЮЧАТЕЛИ
No OFF ON
1 Сжиженный газ LPG Природный газ G20
2 Два теплообменника Битермический теплообменник
3 Радиаторное отопление Напольное отопление
4 Датчик протока ГВС типа
ВКЛ / ВЫКЛ
Датчик протока ГВС типа Холла
5 Датчик давления
(измерительное)
Реле давления ВКЛ / ВЫКЛ
6 Только отопление Отопление и ГВС
7 Постоянная работа при
достижении установленной
температуры
Работа в течение 5 мин. после
достижения установленной
температуры
8 Заводские настройки Нормальная работа
Электродвигатель
трехходового клапана
Прессостат
Газовый клапан
Вентилятор
Циркуляционный
насос
Термостат перегрева
теплообменника
Комнатный
термостат
Реле минимального
давления теплоносителя
Датчик температуры
отопления
Датчик температуры
ГВС
Дисплей
Датчик
протока
ГВС
Электрод
розжига
