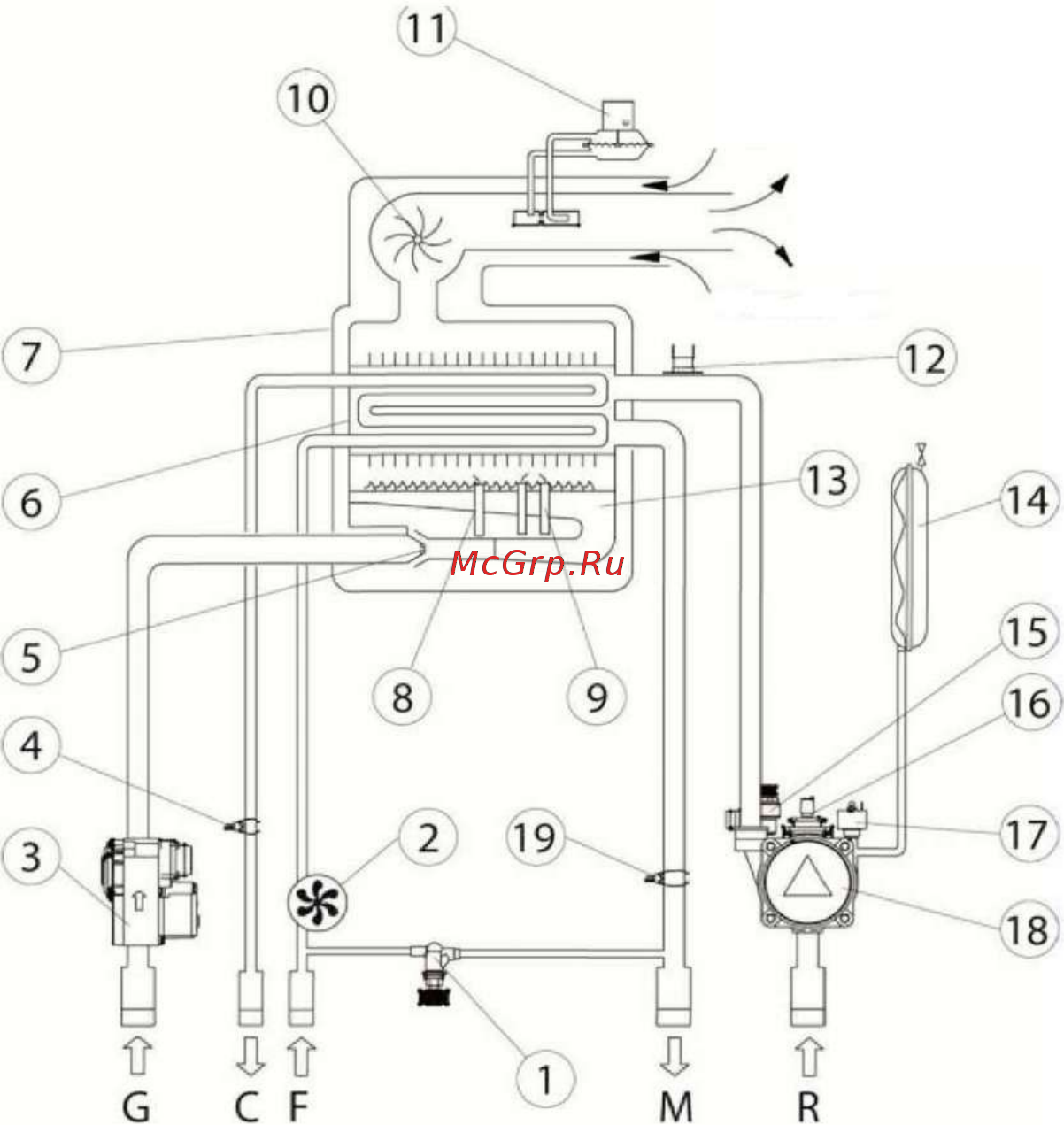

7.3 - ФУНКЦИОНАЛЬНАЯ СХЕМА КОТЛОВ ASF

1 - кран подпитки

2 - датчик протока ГВС

3 - газовый клапан

4 - датчик температуры ГВС

5 - газовые форсунки

6 - битермический теплообменник

7 - герметичная камера сгорания

8 - электрод контроля пламени

9 - электроды розжига

10 - вентилятор

11 - дифференциальное реле давления воздуха

12 - термостат перегрева теплообменника

13 - горелка

14 - расширительный бак

15 - предохранительный клапан 3 бар

16 - автоматический клапан удаления воздуха

17 - реле минимального давления теплоносителя

18 - насос циркуляционный

19 - датчик температуры теплоносителя

G - Подача газа, 3/4 "

С - Выход горячей воды, 1/2 "

F - Вход холодной воды, 1/2 "

М - подача в систему отопления, 3/4"

R - Возврат из системы отопления, 3/4"
