ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

Работа выключателя

Для запуска инструмента, сначала утопите

блокировочную кнопку выключателя (1) и затем

нажмите курок (2). Для остановки инструмента,

отпустите курок (2). Рис.1.

Настройка глубины распила

1. Сначала ослабьте стопорный рычаг (3), потянув его

вверх. Рис.2.

2. Придерживая металлическое основание одной

рукой, другой потяните за ручку пилы вверх, тем

самым, устанавливая требуемую

глубину пропила.

3. Убедитесь, что стопорный рычаг (3) рис.3 тщательно

затянут после того, как установили нужную глубину

резания.

Предупреждение: Распиливание с ослабленным стопорным рычагом может привести к

травме.

Измерительная линейка

Измерительная линейка (4) устанавливается справа от

лезвия, как показано на рисунке 4. Использование

линейки обеспечит аккуратное распиливание. Поместите

линейку в щель на передней части основания пластины

и закрепите её специальным винтом.

Контрольная треугольная отметка на станине пилы

Треугольный выступ (5) на рис.5 в основании пилы

предназначен для слежения за линией разметки

предполагаемого распила. Выступ находится на одной

линии с режущим диском. Поэтому, совмещая

начерченную на материале линию с треугольником,

мы

добиваемся попадания диска в нужную нам точку.

Установите пилу на рабочем материале, совместив

линию разметки с треугольной отметкой. Не касаясь

диском материала, включите инструмент. Подождите,

пока лезвие наберет максимальные обороты, затем

приступите к распиливанию.

Вхождение диска в материал должно быть медленным и

равномерным так, чтобы не падали обороты двигателя

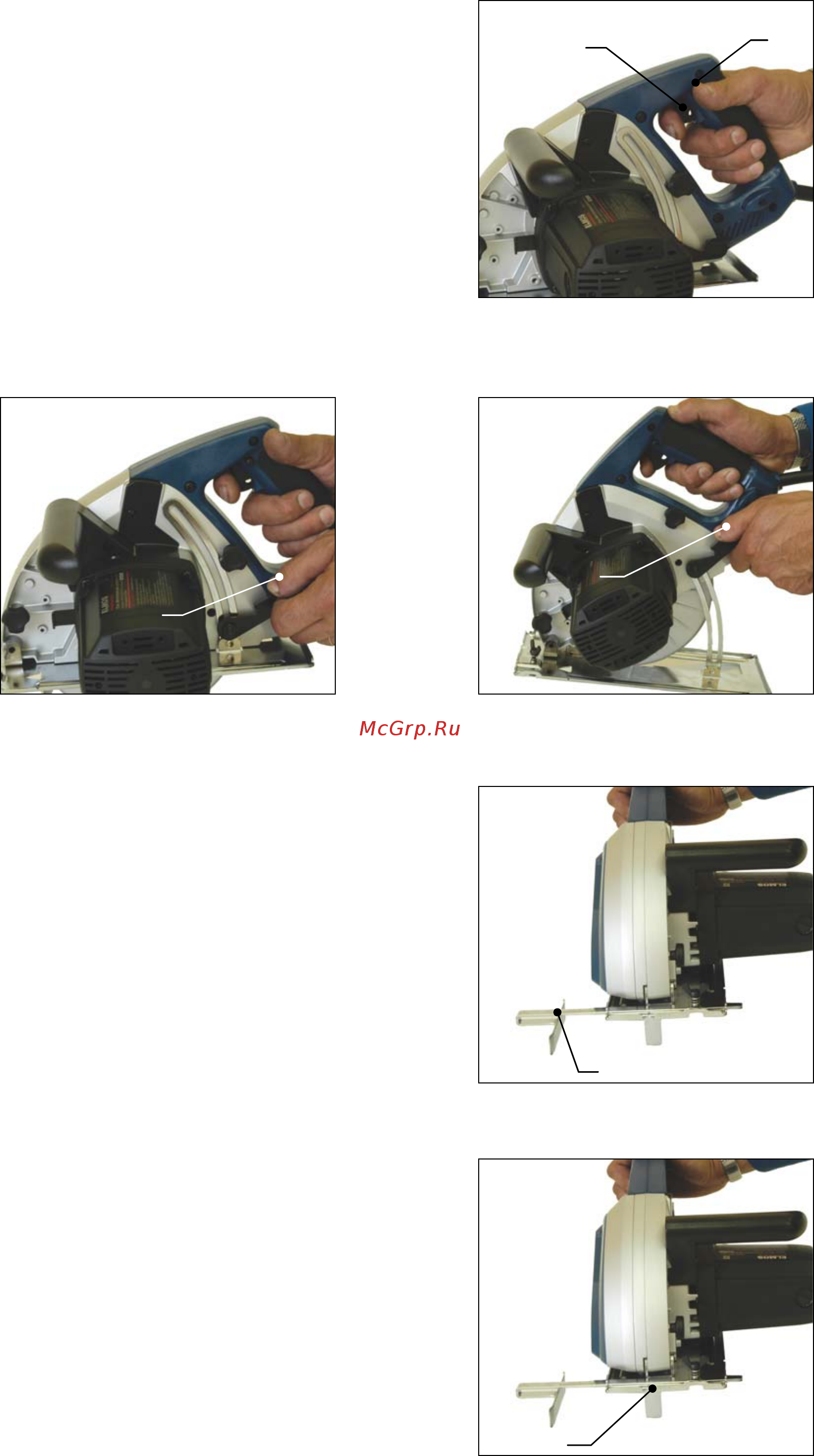

Рис.2
