Регулярно проверяйте, чтобы лезвие было плоским, острым и на нем не было дефектов или

повреждений.

Будьте уверены, что штепсель пилы отсоединен от источника питания.

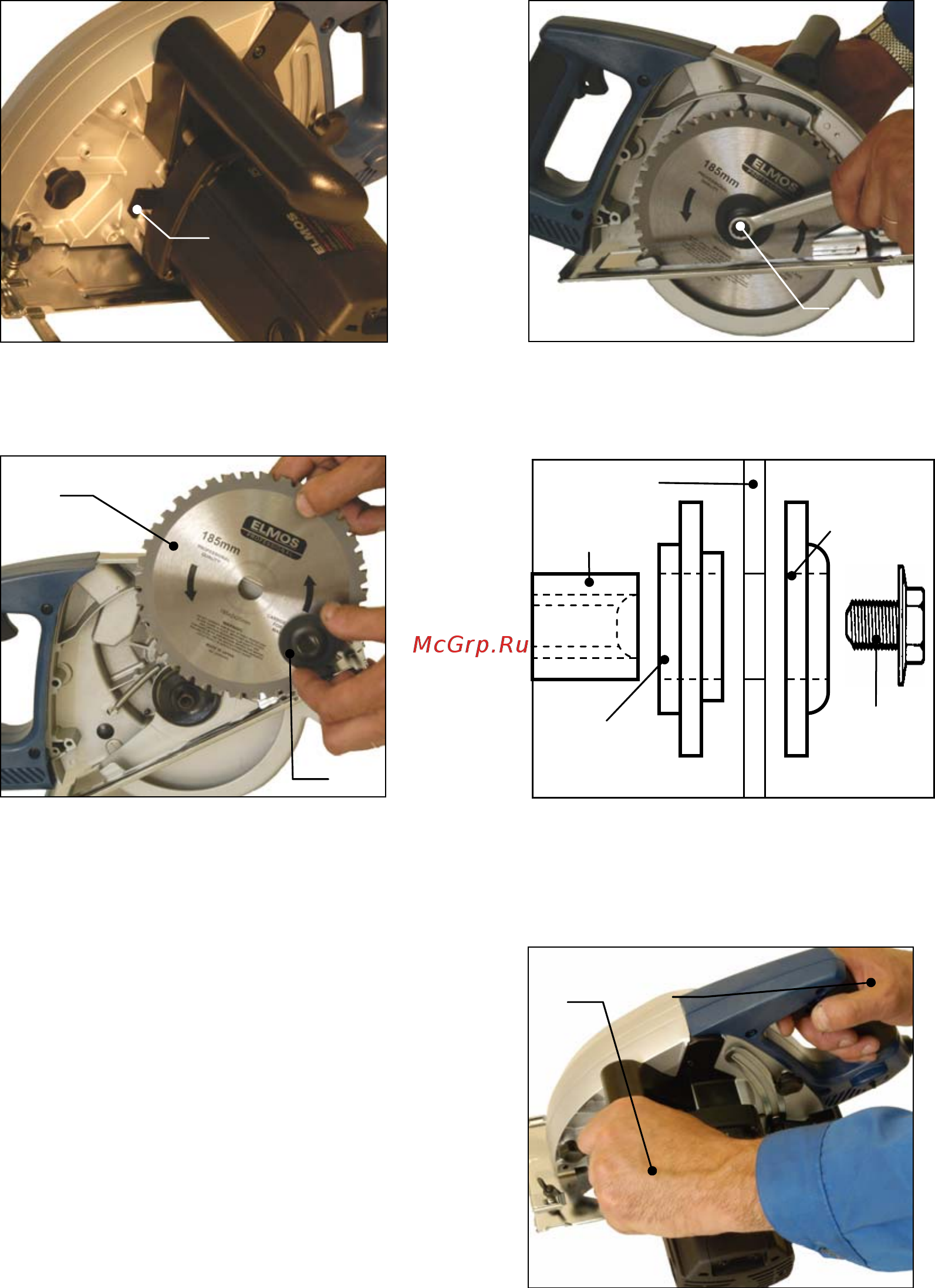

Замена диска

1. Ослабьте два болта, чтобы снять внутренний щиток. Как показано на рис.8.

2. Нажмите на стопорный рычаг (10), как показано на рис.10, наденьте гаечный ключ на

болт (11),

рис 11, закрепленный на лезвии, и медленно поворачивайте лезвие гаечным ключом до тех пор,

пока вы не почувствуете, что замок стопора задействован. Продолжайте удерживать стопорный

рычаг, чтобы не допустить проворота вала. Вращайте гаечный ключ против часовой стрелки,

чтобы ослабить болт, крепящий диск (13). Затем снимите внешний фланец (12) и осторожно

вытащите диск (13),

рис.12 и рис.13.

3. Убедитесь в том, что выпуклая сторона внутреннего фланца крепко прижата к шпинделю.

Вставьте диск (13), убедившись в том, что диск плотно оделся на внутренний фланец. Зубья

диска должны быть направлены против часовой стрелки. Наложите внешний фланец (12) на диск

(13), и затяните болт.

ЭКСПЛУАТАЦИЯ

Пожалуйста, используйте правую руку (14), чтобы

держать заднюю рукоятку, и левую руку (15), чтобы

держать инструмент. Начинайте резку металла после

того, как лезвие достигнет максимальных оборотов.

Продолжайте работать осторожно до окончания

процесса распиловки, как показано на рисунке 14.

Рис.12

Рис.11

Рис.10

Рис

.14

Болт

иск

Вал

Внешний

фланец

Внутренний

фланец

Рис.13
