18. ПРИЛОЖЕНИЕ

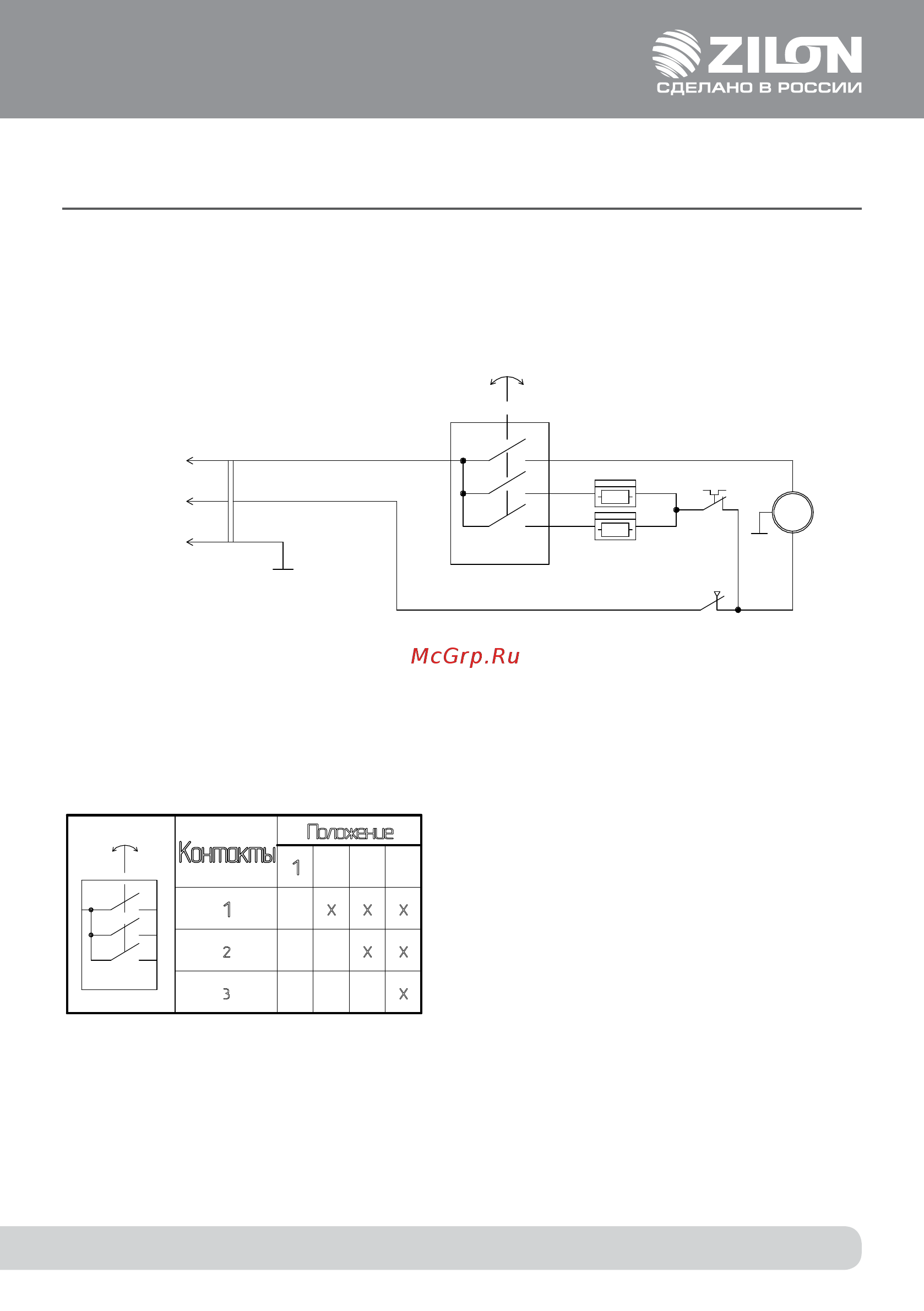

РИС. 3. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-2 N1
Контакты
Положение
1
2 3 4
1
Х Х Х
2
3
Х Х
Х
Схема коммутации переключателя
~
50 Гц 220В
EK1
EK2
SA1
L
N
PE
SK1
SK2
M1
M
~
EK1, EK2 - электронагреватель;
М1 - электродвигатель;
SA1 - переключатель режимов работы;
SK1 - защитный термостат;
SK2 - терморегулятор.
