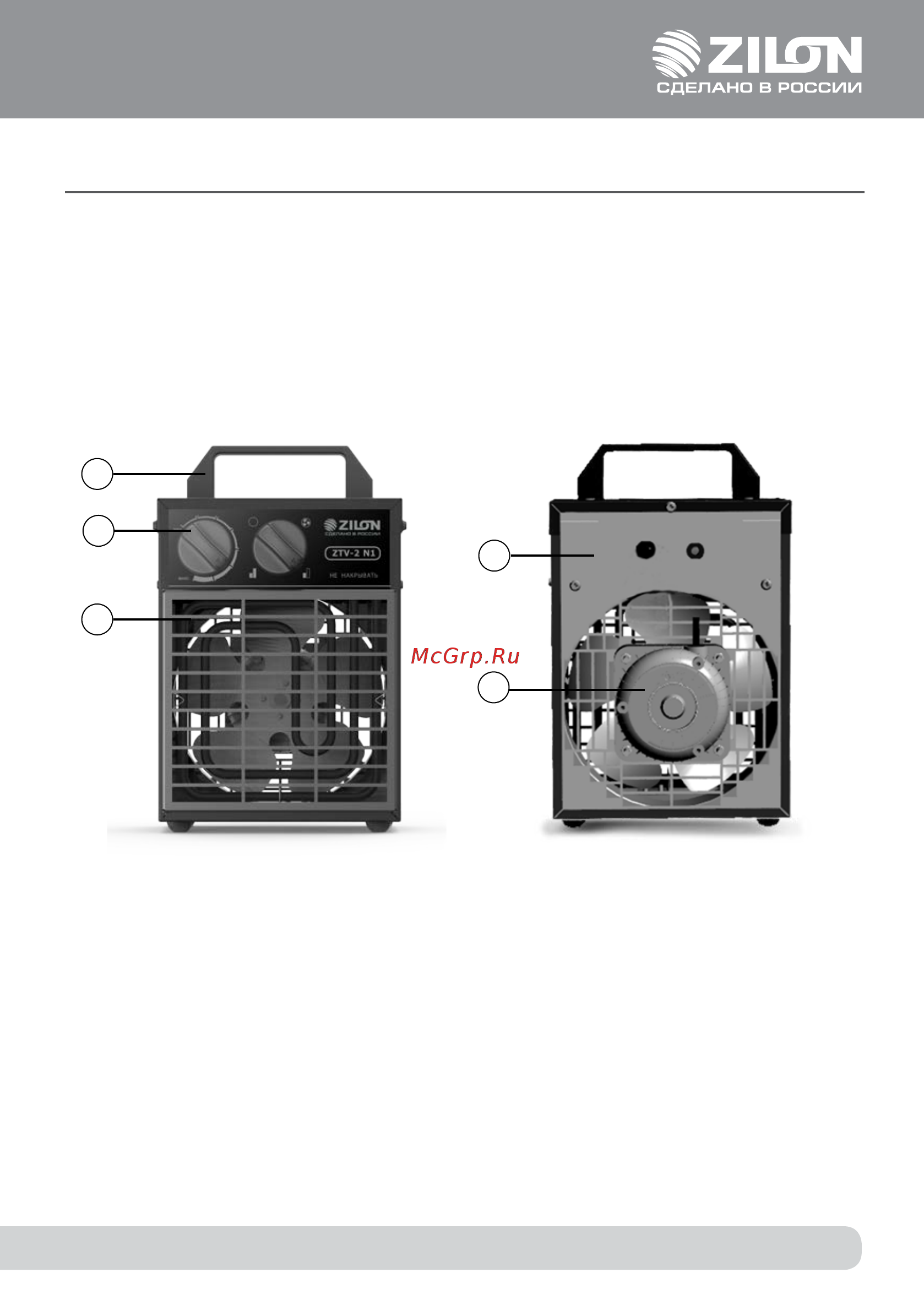

Несущая конструкция тепловентилятора (см. рис. 1) состоит из корпуса (1) и ручки (2).

Вентилятор (3) расположен в задней части тепловентилятора. Блок управления распо-

ложен в верхней части корпуса под крышкой. Органы управления вынесены на перед-

нюю панель (4). Внутри корпуса расположены трубчатые электронагревательные эле-

менты, закрытые с лицевой стороны тепловентилятора решеткой (5).

Воздушный поток, втянутый вентилятором в корпус, проходя между трубчатыми элек-

тронагревательными элементами, нагревается и подается в помещение через решетку.

7. УСТРОЙСТВО ПРИБОРА

1 – корпус

2 – ручка

3 – вентилятор

4 – панель управления

5 – решетка

рис. 1

Работа тепловентилятора возможна в одном из следующих режимов:

– режим 0 – вентиляция;

– режим 1 – вентиляция с нагревом (неполная мощность);

– режим 2 – вентиляция с нагревом (полная мощность).
