Руководство по эксплуатации Страница: 6

Zilon ZTV-6C [6/18] Рисунок1

5. УСтроЙСтво тепловентилЯтора

5.1. Несущая конструкция тепловентилятора (см. рис.1) состоит из кожухов наружного

(1) и внутреннего, изготовленных из листовой стали и имеющих цилиндрическую

форму. Во внутреннем кожухе размещены вентилятор и трубчатые электрона-

гревательные элементы. Снаружи кожуха расположен корпус блока управления

1. Наружный кожух поворотного корпуса;

2. Блок управления;

3. Воздухозаборная решётка;

4. Воздуховыпускная решётка;

5. Ручка-подставка;

6. Винт-фиксатор.

(2). Кожух наружный, закрытый

воздухозаборной (3) и воздуховы-

пускной (4) решетками, винтами

устанавливается к ручке подстав-

ке (5) и имеет возможность пово-

рота в вертикальной плоскости.

Угол поворота фиксируется вин-

тами (6). Вентилятор затягивает

воздух через отверстия воздухо-

заборной решетки. Воздушный

поток, втянутый вентилятором в

корпус, проходя между петлями

трубчатых электронагреватель-

ных элементов, нагревается и по-

дается в помещение через отвер-

стия воздуховыпускной решетки.

5.2. Работа тепловентилятора возможна в следующих режимах:

• прибор выключен;

• вентиляция (без нагрева);

• вентиляция с частичным включением электронагревательных элементов;

• вентиляция с включением электронагревательных элементов на полную мощность;

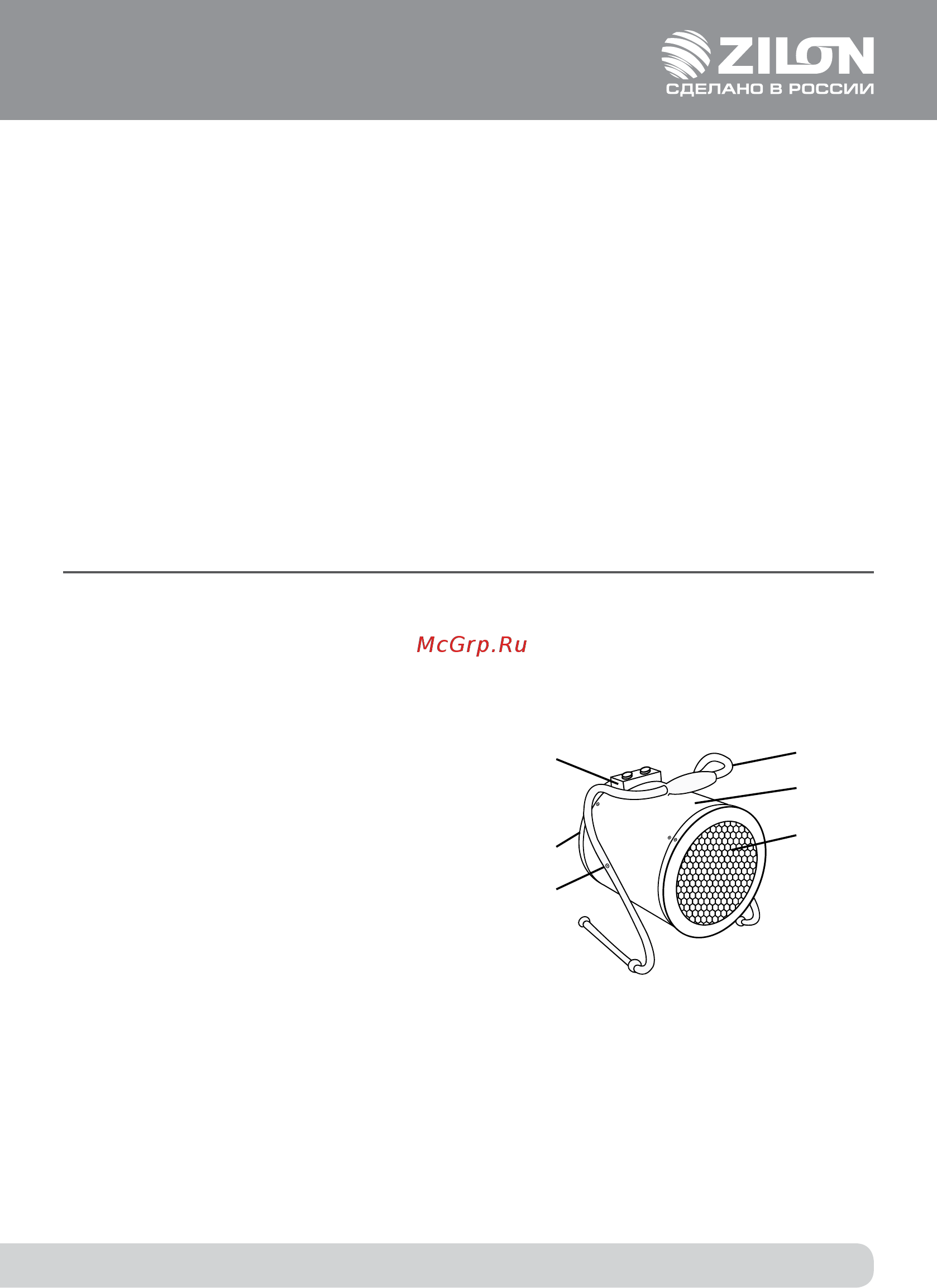

РИСУНОК 1

• Не используйте прибор не по его прямому назначению (сушка одежды и т.п.).

• Не пытайтесь самостоятельно отремонтировать прибор. Обратитесь к квалифици

рованному специалисту.

• Во избежание опасности, вызываемой случайным возвратом термовыключателя

в исходное положение, прибор не должен питаться через внешнее выключающее

устройство, такое как таймер, или не должен быть соединен с цепью, в которой про

исходит регулярное включение и выключение питания.

• Во избежание травм не снимайте кожух с корпуса прибора.

• Тепловентилятор не предназначен для использования лицами (включая детей) с

пониженными физическими, психическими или умственными способностями или

при отсутствии у них опыта или знаний, если они не находятся под контролем или

не проинструктированы об использовании прибора лицом, ответственным за их

безопасность.

• Дети должны находиться под присмотром для недопущения игры с прибором.

Zilon ZTV-6C [6/18] Рисунок1
