Цвет изоляции провода Контакт

Желто-зеленый Заземление

Синий Нейтраль

Остальные три Фазы L1, L2, L3

Перед подключением прибора к электросети переведите ручку переключателя «5» в по-

ложение режима «0». Затем подключите тепловентилятор к электросети (включите вилку

шнура питания в розетку с напряжением 200 В/ 50 Гц и заземляющим проводом). Прибор

готов к работе.

Перед подключением прибора к электросети переведите ручку переключателя «5» в по-

ложение режима «О». Затем подключите тепловентилятор к электросети (включите вилку

шнура питания в розетку с напряжением 380 В/50 Гц и заземляющим проводом). Прибор

готов к работе.

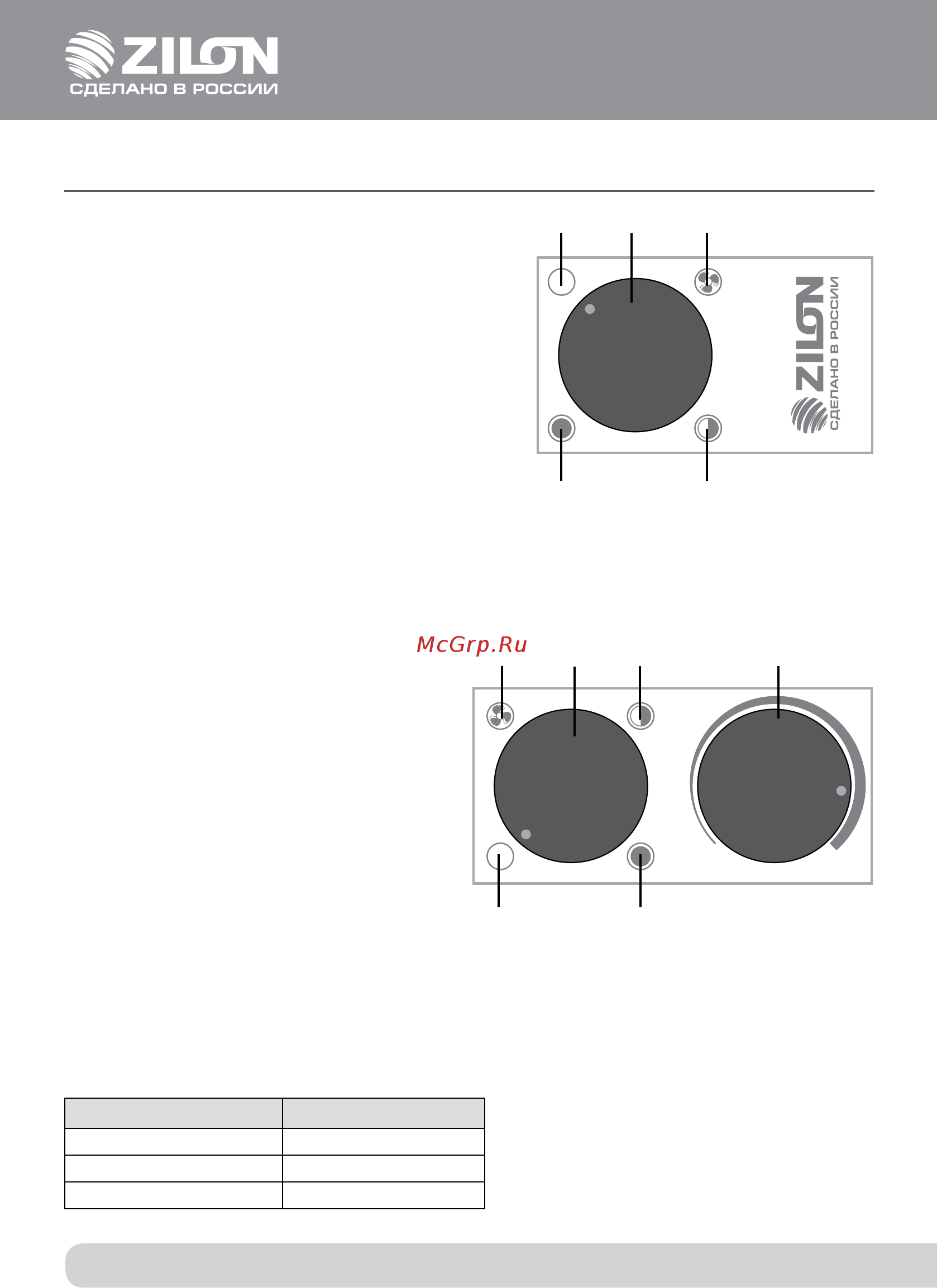

ТАБЛИЦА 3

6. подГотовКа К раБоте

ZTV-3C, ZTV-5C

ZTV-6C, ZTV-9C

1 4

1. режим «0» - выключение прибора

2. режим «I» - вентиляция (без нагрева)

3. режим «II» - вентиляция с частичным включением электронагре-

вательных элементов;

4. режим «III» - вентиляция с включением электронагревательных

элементов на полную мощность;

5. Ручка переключателя режимов работы

1. режим «0» - выключение прибора

2. режим «I» - вентиляция (без нагрева)

3. режим «II» - вентиляция с частичным включением

электронагревательных элементов;

4. режим «III» - вентиляция с включением электрона-

гревательных элементов на полную мощность;

5. Ручка переключателя режимов работы

6. Ручка регулировки температуры
