-6-

комплект поставки

• Уложите режущий диск (поз.15, рис.9), а затем на него прижимной фланец (поз.16,

рис.9)

• Установите шайбу (поз.17, рис.9) и затяните с помощью специального ключа (поз.18,

рис.10) фиксирующую гайку (поз.19, рис.9) (левая резьба!)

Монтаж катушки (для ЕРТ24/25/26/28/45)

• Установите на вал (поз.12, рис.8) приёмную шайбу (поз.13, рис.8)

• Зафиксируйте вал с помощью специального ключа (поз.14, рис.8), входящего в

комплект поставки

• Уложите катушку с леской (поз.20, рис.11), а затем на неё прижимную шайбу (поз.21,

рис.11)

• Затяните с помощью специального ключа (поз.22, рис.12) фиксирующую гайку (поз.23,

рис.11) (левая резьба!)

Установка защитного кожуха для ЕРТ23

• Установите защитный кожух (поз.24, рис.13) на штангу и зафиксируйте его положение

при помощи винта (поз.25, рис.13) и крыльчатой гайки

• Для обрезания лишней длины установленной лески, необходимо закрепить на

защитном кожухе металлический нож (поз.26, рис.14) при помощи комплекта винтов и

гаек (поз.27, рис.14)

Монтаж катушки для ЕРТ23

• Зафиксируйте вал с помощью

специального ключа (по аналогии с ЕРТ-

24), входящего в комплект поставки

• Уложите катушку с леской, а затем на

неё прижимную шайбу (поз.28, рис.15)

• Затяните с помощью специального

ключа фиксирующую гайку (поз.29,

рис.15) (правая резьба!)

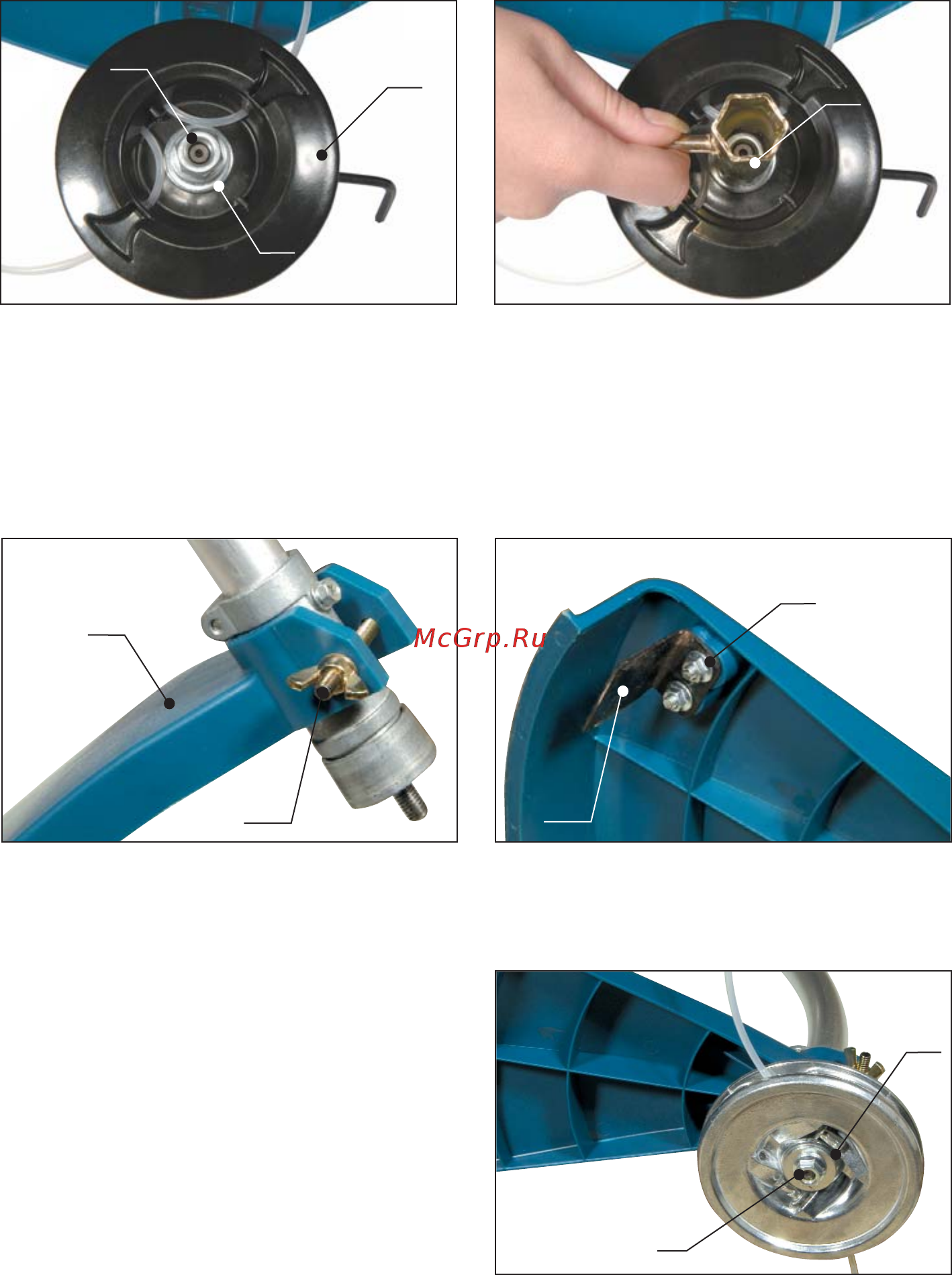

Рис.11 Рис.12

Рис.13

Рис.14

Рис.15
