Smeg KS59AOE [4/14] Инструкции по установке

РУС

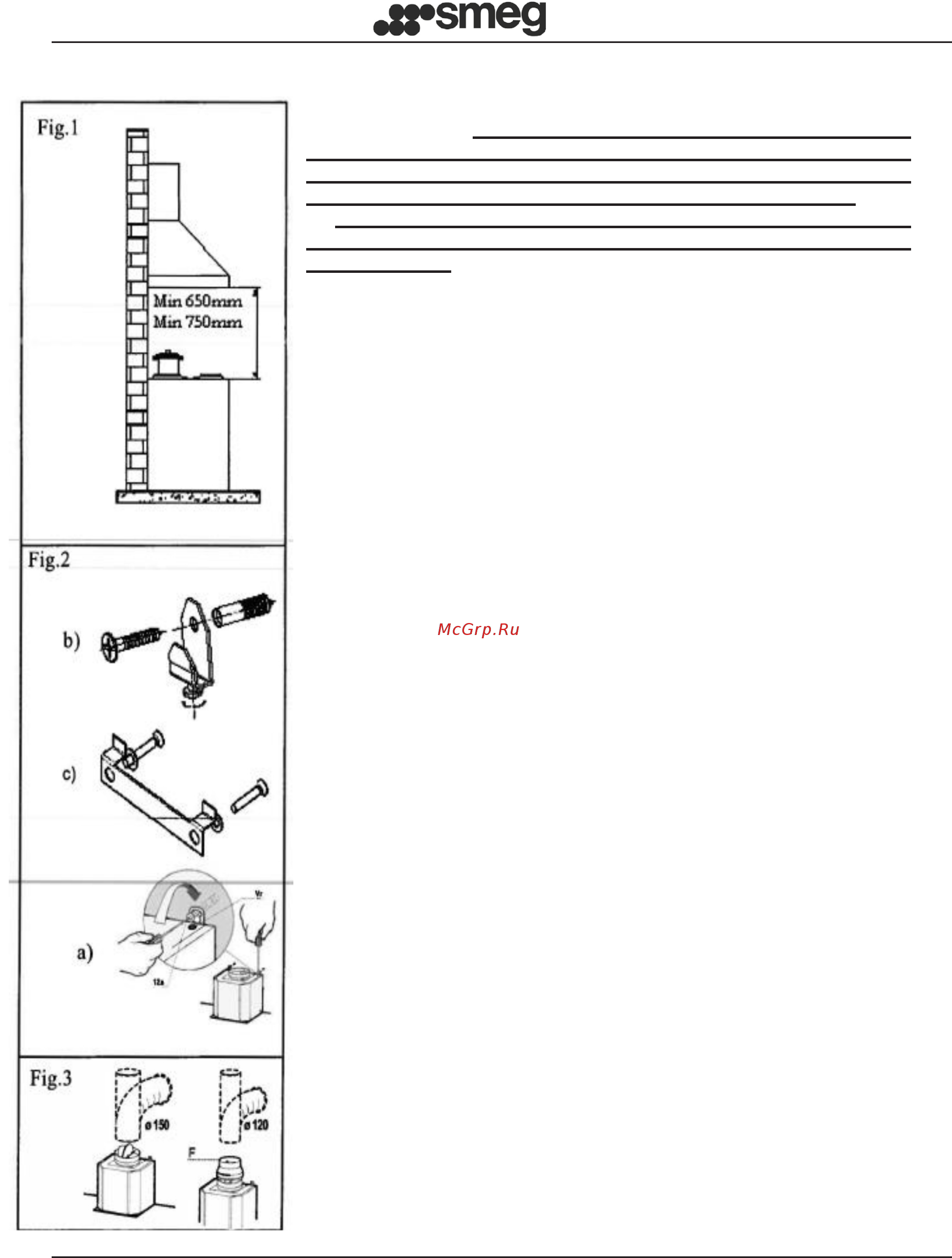

ИНСТРУКЦИИ ПО УСТАНОВКЕ:

Вытяжкапоставляетсясовсемикомплектующими,необходимыми

для установки. Минимальное расстояние между нижней

поверхностью вытяжки и варочной поверхностью должно

составлять минимум 750 мм для газовых варочных

поверхностей,и650ммдляэлектрическихповерхностей(Рис.

1).Есливходноеотверстиедвигателяоснащеноневозвратным

клапаномдыма,убедитесь,чтоонможетсвободнооткрываться

изакрываться.

Дляпростотыустановкирекомендуетсяследоватьоперациям,

которыеизложеныниже:

1) Отцентрироватьвытяжкуотносительноварочнойповерхности.

2) В зависимости от модели вытяжки предусмотрены разные

способы установки. Определить собственную систему

крепленияизследующих(Рис.2):

a)  2 выравнивающих крюка с креплением на клиновые

анкерывкомплекте

b) Выравнивающий задний кронштейн с креплением на

клиновыеанкерывкомплекте

с)  Выравнивающие крепления на коробке двигателя с

креплениемнаклиновыеанкерывкомплекте

d) Для моделей островного типа, см. специальное

приложениепоустановке.

Примечание.Системыкрепленияa)иb)размещаютсясзади

вытяжкивотверстияхL1(Рис.4).

3) Снять антижировые фильтры, приставить вытяжку к стене и

разметитьположениеотверстийподсоответствующеекрепление.

4) Снятьвытяжкусостеныипросверлить2ранееотмеченных

отверстия

5) Установить систему крепления на стену, затягивая клиновый

анкер

6) Наметить на стене места отверстий L2 для надежного

крепленияанкероввотверстиях.(анкерывкомплекте)

7) Повеситьвытяжку насистему крепления(рис.2) и выполнить

выравниваниеприпомощирегулировочноговинта(рис.2).

8) Надежно закрепить вытяжку, затягивая до конца оба

расширяющихсявинтаL2

СИСТЕМЫПОДКЛЮЧЕНИЯВОЗДУХА:

ВСАСЫВАЮЩАЯ версия: Подсоединить к выходу входного

отверстия двигателя выпускной канал дымов с внутренним

диаметром D.150 мм. В том случае, если выпускной канал

имеет диаметр D.120 мм, следует использовать специальный

редукционный фланец (F) из комплекта, если он предусмотрен.

ВыпускнойканалдолжениметьD.неменьшечем120мм.

Внимание, если вытяжка оснащена фильтром на

активированномугле,егоследуетснять(см.стр.8)

ОтступлениедляГермании:

При одновременной работе в помещениикухонной вытяжки и

другихприборов,работающихнаисточникеэнергии,отличном

отэлектроэнергии,отрицательноедавлениевнутрипомещения

недолжнопревышать4Па(4x10-5бар).

Smeg KS59AOE [4/14] Инструкции по установке
