Smeg KS59AOE [5/14] Рус

РУС

ФИЛЬТРУЮЩАЯВЕРСИЯ:

Оставить свободным входное отверстие двигателя.

Установить фильтры на активированном угле, как

показанонастр.8.

Если вытяжка неоснащенафильтром на активированном

угле, необходимо приобрести его отдельно в ближайшем

авторизованномцентре«Smeg».

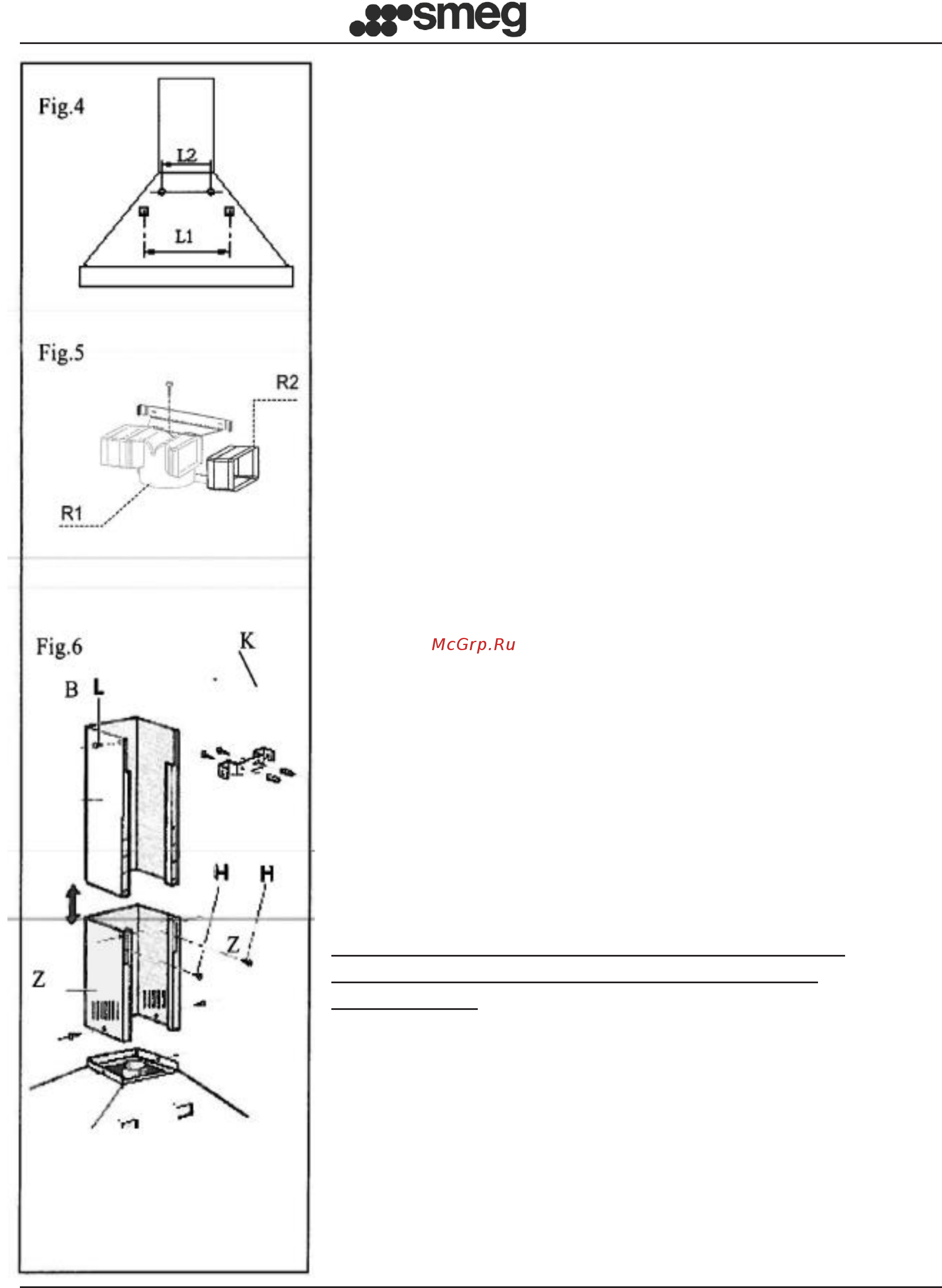

Для некоторых моделей серийно предусмотрен

набор переходников (рис.5) для крепления на стену

посредством клиновых анкеров на подходящей высоте

для направления потока воздуха в соответствии с

отверстиями вентиляционной трубы. Вставить сбоку

удлинители R2 на переходник R1. Подсоединить

переходникR1квыходуизкорпусавытяжкиприпомощи

трубыдиаметромD.150мм.

 • МОНТАЖДЫМОХОДОВ(рис.6):

Расположить кронштейн дымохода (K) в желаемой

крайнейверхнейточке.

Разметить два отверстия на стене для крепления

кронштейна. Просверлить отверстия и закрепить

кронштейнклиновымианкерамиизкомплекта.

Аккуратно расположить набор вентиляционных труб над

вытяжкой. Закрепить нижнюю вентиляционную трубу

винтами Z к вытяжке. Внимательно протянуть верхнюю

вентиляционнуютрубудоверхнегопридела.

ЗакрепитьспомощьювинтовLверхнюювентиляционную

трубуккронштейнувентиляционнойтрубыK.

 • ЭЛЕКТРИЧЕСКОЕПОДКЛЮЧЕНИЕ

Рекомендуется,чтобыоперациипоэлектрическому

подключениювыполнялиськвалифицированным

установщиком.

В случае прямого электрического подключения к сети,

междуустройствомисетьюнеобходимопредусмотреть

двухполюсныйвыключательсминимальнымрасстоянием

между контактами 3 мм, рассчитанный на нужную

нагрузкуиотвечающийдействующимстандартам.
