Коммуникационный протокол RS-485.
Коммуникационный протокол RS-485 разработан для соединения
ИБП
с другими компьютерными системами
поддерживающими такой протокол.
UPS LCD

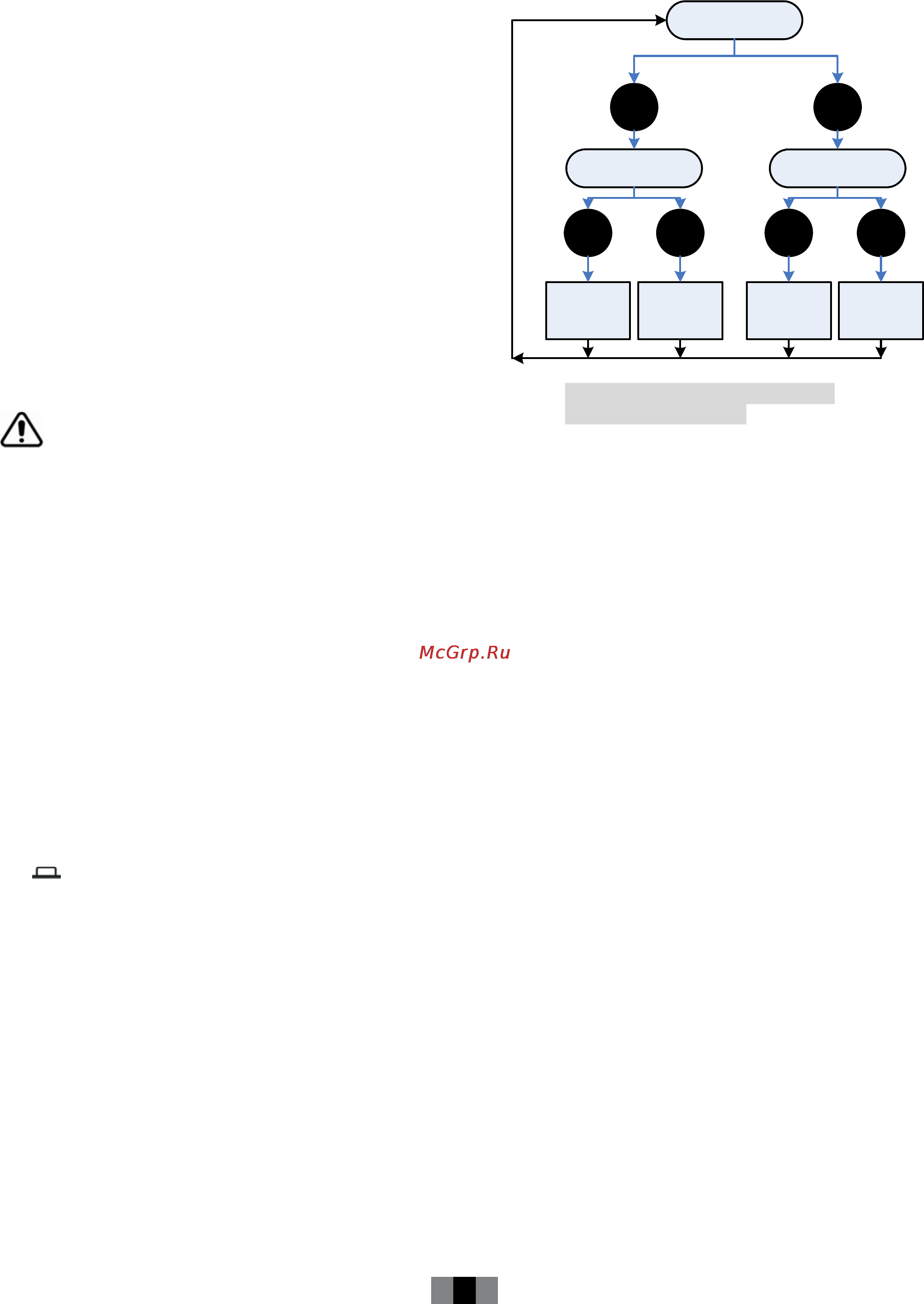

Диаграмма 1. Процедура включения и
выключения
VGD33
серии
8. ВКЛЮЧЕНИЕ.
8.1. Проверка перед включением.
ENT HOME
Внимательно проверьте правильность всех соединений в
соответствии с маркировкой, степень затяжки винтов как
указано в части 7.
SHUT DOWN
INVERTER
START UP INVERTER
Проверьте, что все выключатели, в том числе и в батарейном
модуле, находятся в положении выключено («Off»).
ENT HOME ENT HOME
8.2. Включение.
START UP
INVERTER
START UP
INVERTER
CANCEL CANCEL
Очень важно выполнять в установленном порядке процедуры
включения и выключения, как описано в руководстве с учетом
версии ИБП.
ВНИМАНИЕ: ИБП серии VGD33 не имеют холодного старта от батарей. При включении
ИБП запрещается производить старт ИБП от батарей без предварительного подключения
питающей линии и подачи с неё питающего напряжения. Строго следуйте инструкции по
включению и выключению ИБП. В результате неправильных действий ИБП может выйти из строя
и не подлежит гарантийному ремонту.
8.2.1. VGD33 версия.
Установите выключатель на распределительном щите в положение «I» или «On».
Установите входной выключатель
(M1)
в положение «I» или «On», LCD дисплей на панели управления активируется
(включится).
Если сообщение «Inverter Blk.- Phase rot. » (Инвертер блокирован - Неправильный порядок чередования фаз)
появится на дисплее и начнет периодически звучать сигнал тревоги, выключите
(M1) и выключатель на
распределительном щите. Измените порядок чередования фаз на входных клеммах путем переподключения
двух любых входных фазных кабелей и повторите процедуру включения описанную ранее.
Сообщение
«Mains failure, Discharge »
(Нет сети, Разряд) может появиться через несколько секунд, после которого
первая линия покажет сообщение экрана 0, см. диаграмму 1.
Установите выходной выключатель
(M4) в положение
«I» или «On» и затем нажмите кнопку
(M0)
в положение «On»
(), на выходных клеммах ИБП появится напряжение через линию байпаса.
Через 15 секунд установите батарейный выключатель
(M2)
в положение «I» или «On». В моделях с отдельным
батарейным модулем установите батарейный выключатель
(M2b)
в положение «I» или «On».
Запустите инвертор в соответствии с диаграммой 1. Через несколько секунд, инвертор стартует, и выход переключится
на него.
Включите нагрузку.
8.2.2. VGD33-B версия.
Установите выключатель на распределительном щите в положение «I» или «On».
Установите входной выключатель
(M1)
в положение «I» или «On», LCD дисплей на панели управления активируется
(включится).
Если сообщение «Inverter Blk.- Phase rot. » (Инвертер блокирован - Неправильный порядок чередования фаз)
появится на дисплее и начнет периодически звучать сигнал тревоги, выключите
(M1) и выключатель на
распределительном щите. Измените порядок чередования фаз на входных клеммах путем переподключения
двух любых входных фазных кабелей и повторите процедуру включения описанную ранее.
‐16‐
