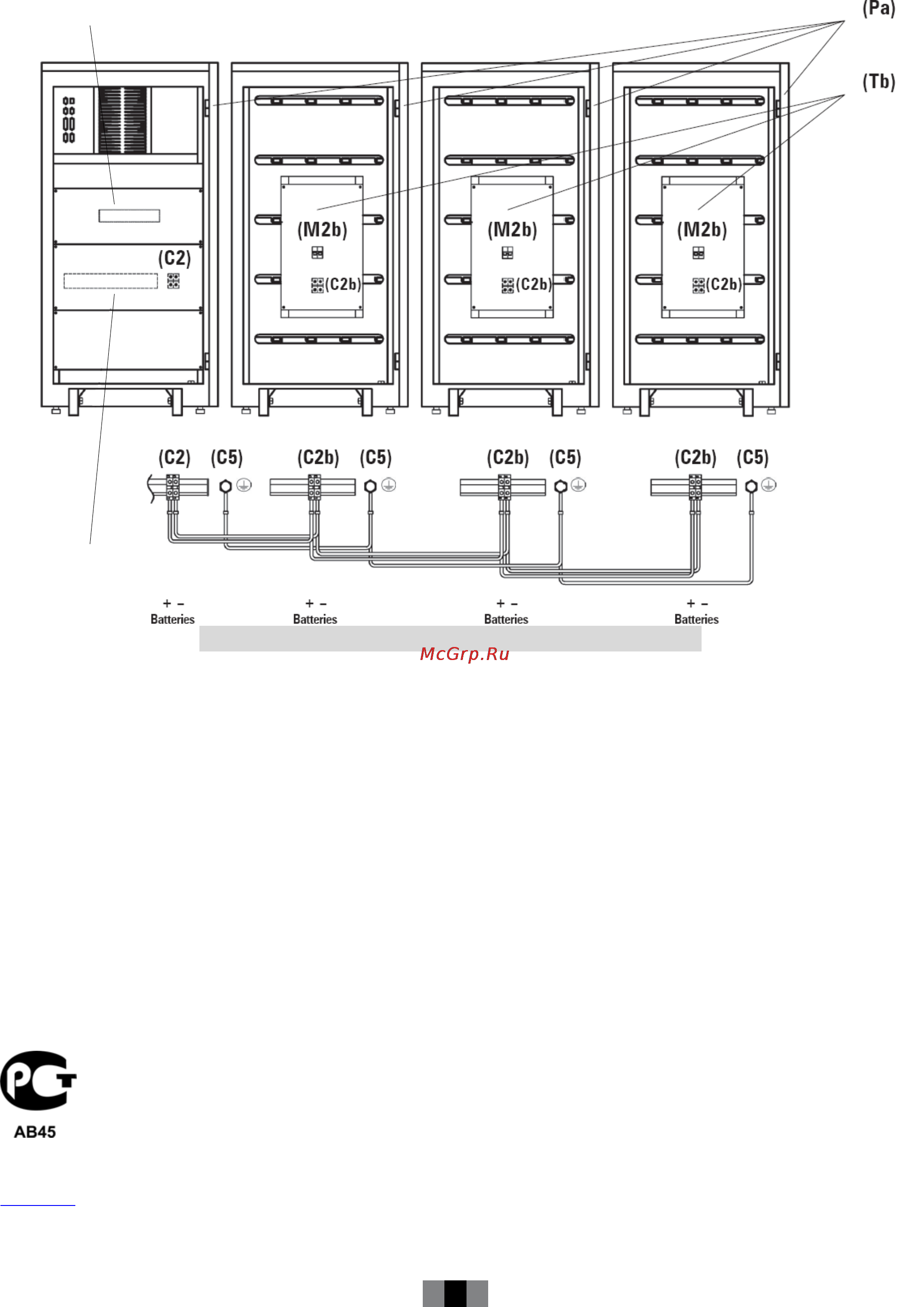

Рис. 13. Соединение между
ИБП
и 3 батарейными кабинетами.
Выключатели в
соответствии с версией
Блок предохранителей
в соответствии с
версией
