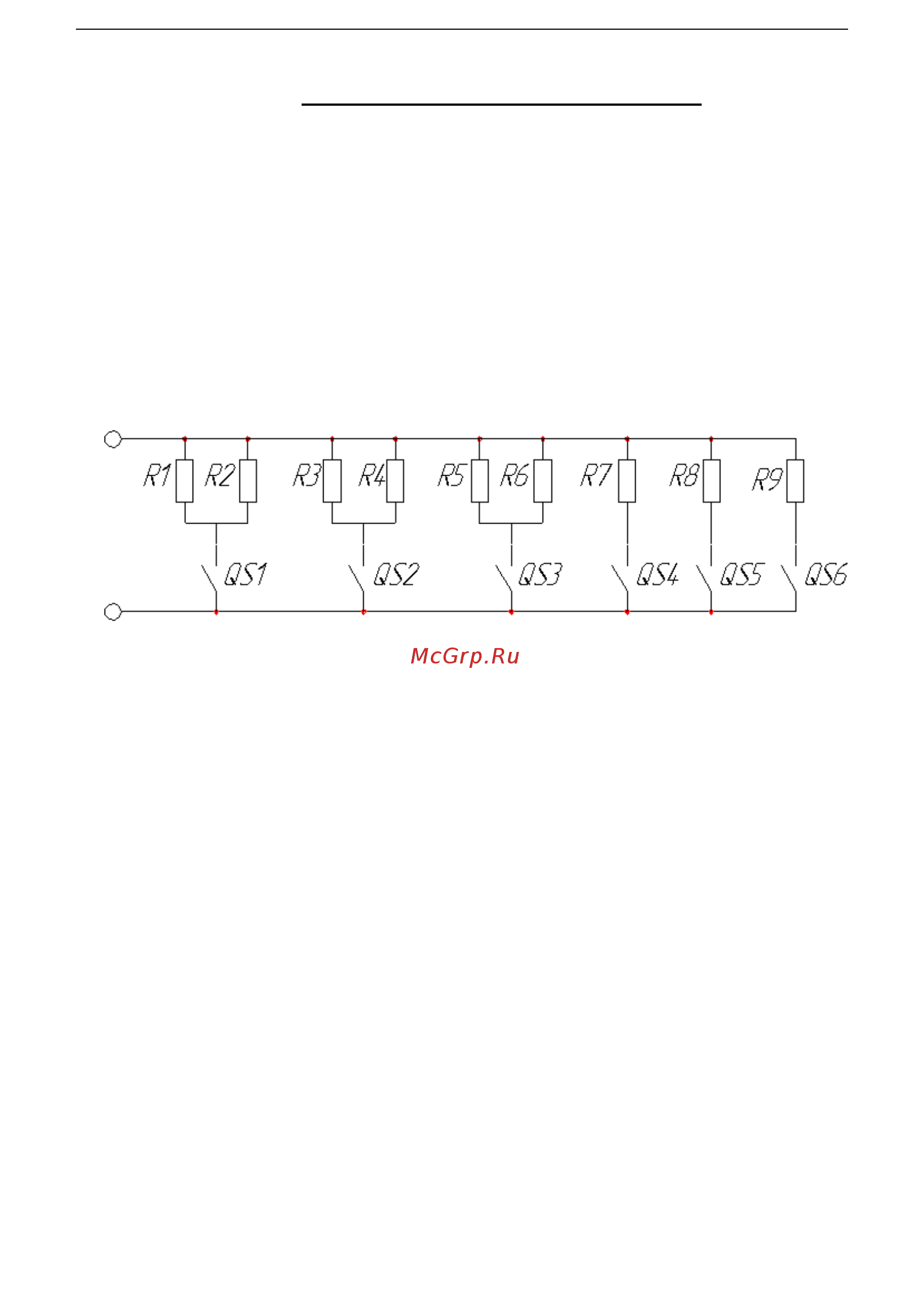

4 Устройство и принцип работы Реостат является омическим сопротивлением и состоит из 6 ступеней которые могут включаться при помощи контактных ножей и тумблеров расположенных на передней стенке реостата Переключение ступеней тока на 20 40 80 А осуществляется контактными ножами а ступеней тока 10 А тумблером Ориентировочный ток каждой ступени при падении напряжения на реостате равном 30 В приведен на щитке расположенном на передней стенке реостата Принципиальная электрическая схема реостата приведена на рисунке Элемент сопротивления электронагревателя Остальные ступени тока элементы на 10 А сопротивления выполнен реостата из трубчатого изготовлены из жаростойкой фехралевой проволоки диаметром 2 2 3 0 мм Нагрев элементов не выходит за пределы допустимого если падение напряжения на реостате не более 30 В Стенки и крышка реостата съемные что обеспечивает легкий доступ к элементам сопротивления при профилактических и ремонтных работах Для перемещения реостат снабжен двумя ручками 8
