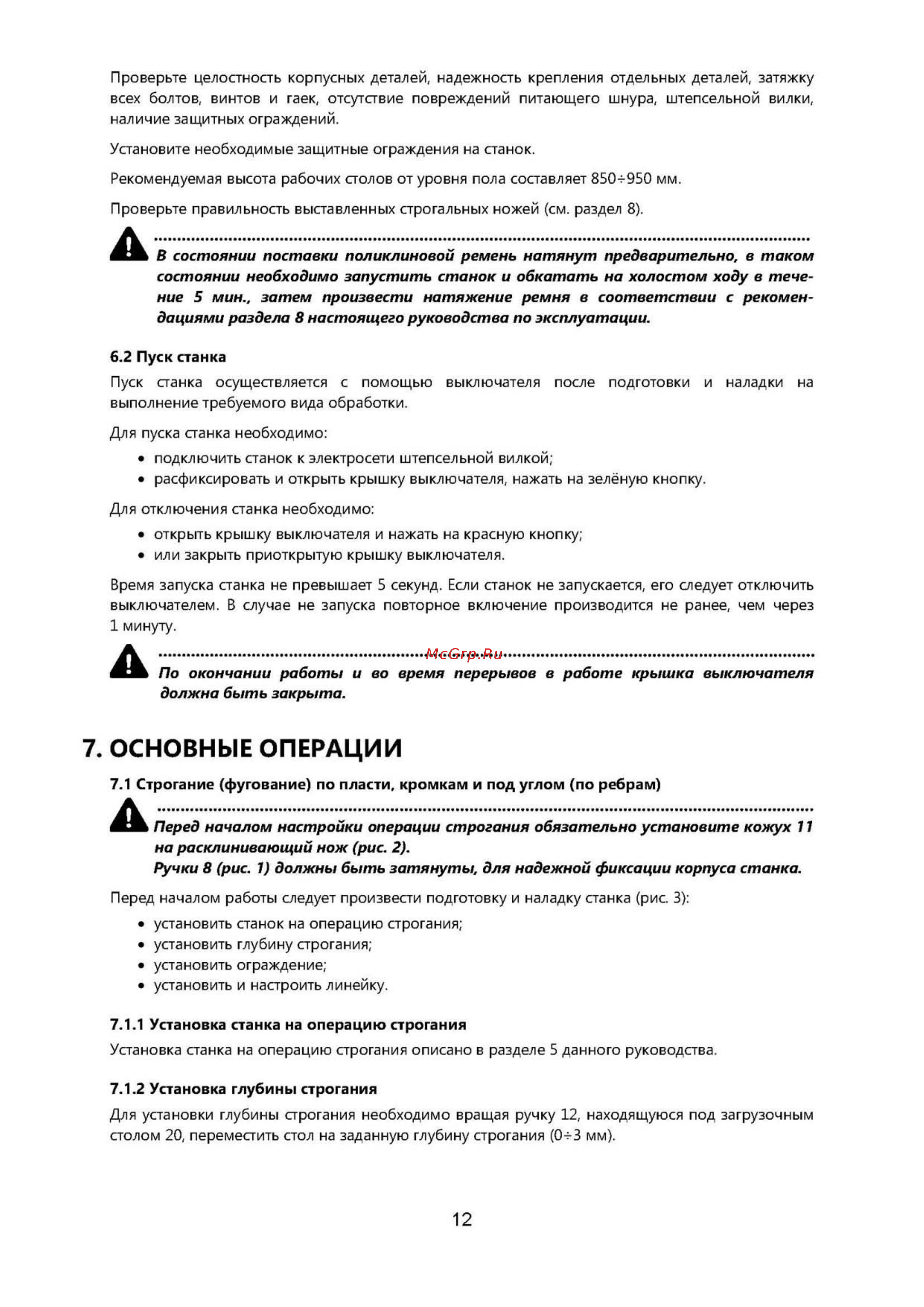

Проверьте целостность корпусных деталей надежность крепления отдельных деталей затяжку всех болтов винтов и гаек отсутствие повреждений питающего шнура штепсельной вилки наличие защитных ограждений Установите необходимые защитные ограждения на станок Рекомендуемая высота рабочих столов от уровня пола составляет 850 950 мм Проверьте правильность выставленных строгальных ножей см раздел 8 А В состоянии поставки поликлиновой ремень натянут предварительно в таком состоянии необходимо запустить станок и обкатать на холостом ходу в тече ние 5 мин затем произвести натяжение ремня в соответствии с рекомен дациями раздела 8 настоящего руководства по эксплуатации 6 2 Пуск станка Пуск станка осуществляется с помощью выполнение требуемого вида обработки выключателя после подготовки и наладки на Для пуска станка необходимо подключить станок к электросети штепсельной вилкой расфиксировать и открыть крышку выключателя нажать на зелёную кнопку Для отключения станка необходимо открыть крышку выключателя и нажать на красную кнопку или закрыть приоткрытую крышку выключателя Время запуска станка не превышает 5 секунд Если станок не запускается его следует отключить выключателем В случае не запуска повторное включение производится не ранее чем через 1 минуту По окончании работы и во время перерывов в работе крышка выключателя должна быть закрыта 7 ОСНОВНЫЕ ОПЕРАЦИИ 7 1 Строгание фугование по пласти кромкам и под углом по ребрам А Перед началом настройки операции строгания обязательно установите кожух 11 на расклинивающий нож рис 2 Ручки 8 рис 1 должны быть затянуты для надежной фиксации корпуса станка Перед началом работы следует произвести подготовку и наладку станка рис 3 установить станок на операцию строгания установить глубину строгания установить ограждение установить и настроить линейку 7 1 1 Установка станка на операцию строгания Установка станка на операцию строгания описано в разделе 5 данного руководства 7 1 2 Установка глубины строгания Для установки глубины строгания необходимо вращая ручку 12 находящуюся под загрузочным столом 20 переместить стол на заданную глубину строгания 0 3 мм 12
