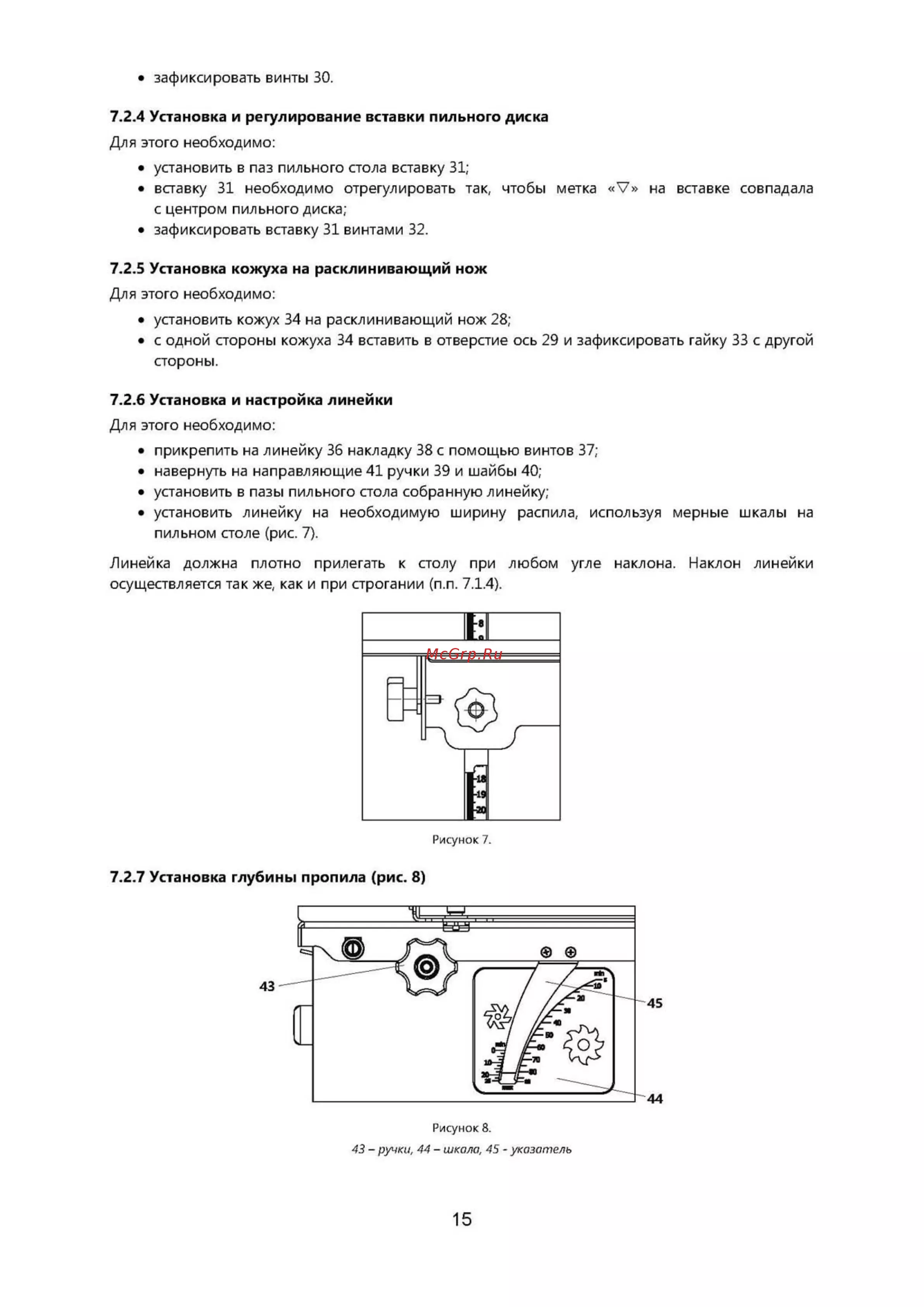

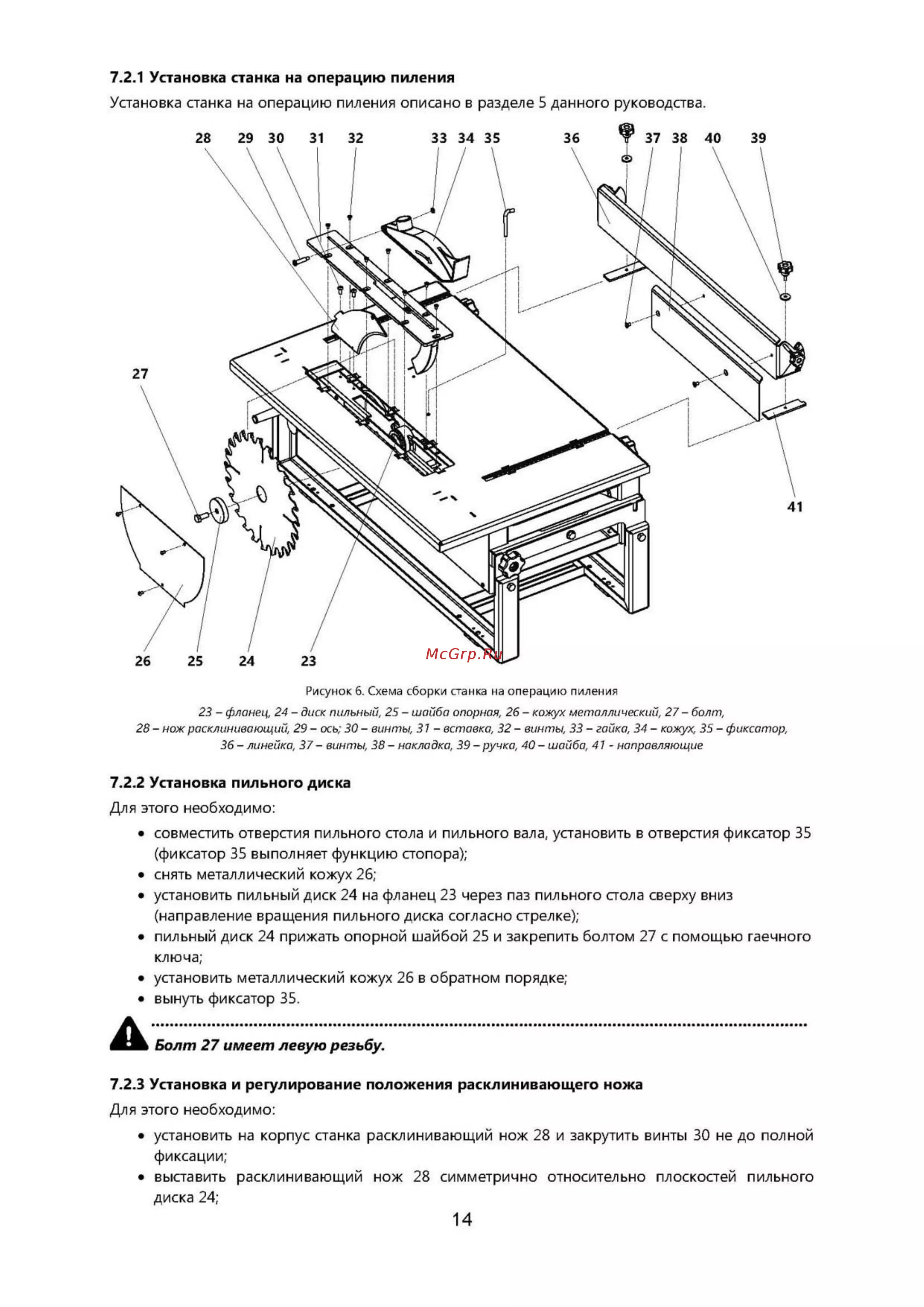

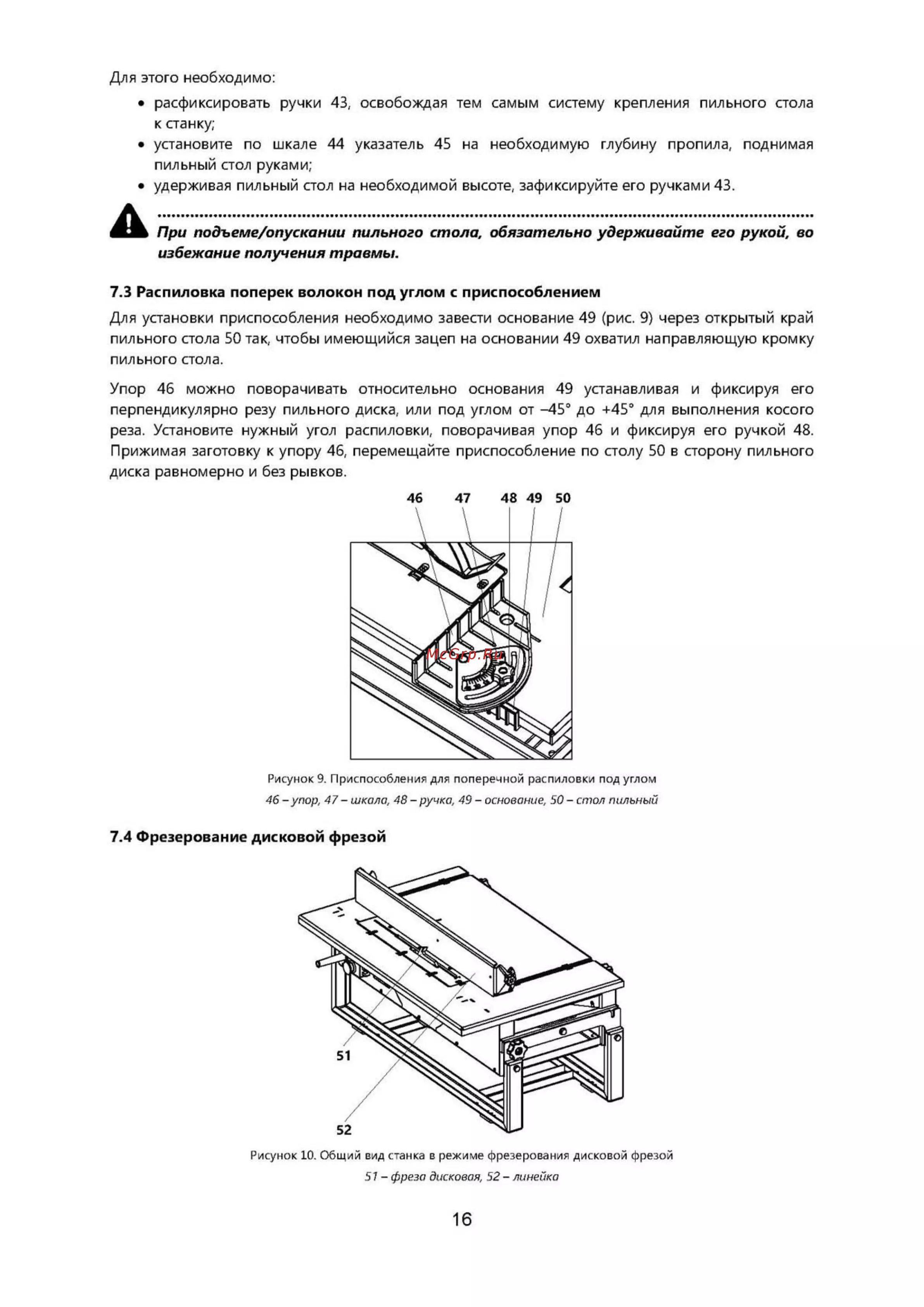

зафиксировать винты 30 7 2 4 Установка и регулирование вставки пильного диска Для этого необходимо установить в паз пильного стола вставку 31 вставку 31 необходимо отрегулировать так чтобы метка V на вставке совпадала с центром пильного диска зафиксировать вставку 31 винтами 32 7 2 5 Установка кожуха на расклинивающий нож Для этого необходимо установить кожух 34 на расклинивающий нож 28 с одной стороны кожуха 34 вставить в отверстие ось 29 и зафиксировать гайку 33 с другой стороны 7 2 6 Установка и настройка линейки Для этого необходимо прикрепить на линейку 36 накладку 38 с помощью винтов 37 навернуть на направляющие 41 ручки 39 и шайбы 40 установить в пазы пильного стола собранную линейку установить линейку на необходимую ширину распила используя мерные шкалы на пильном столе рис 7 Линейка должна плотно прилегать к столу при осуществляется так же как и при строгании п п 7 1 4 любом Рисунок 7 7 2 7 Установка глубины пропила рис 8 43 Рисунок 8 43 ручки 44 ткало 45 указатель 15 угле наклона Наклон линейки
