Руководство по эксплуатации
www.zubr.ru
|
6
Инструкции
по применению
Устройство
1 Фильтр воздушный
2 Рычаг привода воздушной заслонки
3 Выключатель батареи*
4 Ручка стартера
5 Топливный бак
6 Защитный блокиратор
7 Горловина заправки масла
8 Крышка топливного бака
9 Вольтметр
10 Выключатель зажигания
11 Розетка 220 В 16 А переменного тока
12 Выключатель нагрузки цепи 220В
13 Розетка 220 В 32 А переменного тока*
14 Розетка 12 В постоянного тока
15 Болт заземления
16 Рама
17 Штуцер газового редуктора
18 Аккумулятор*
19 Выключатель цепи 12 В
21 Провод высоковольтный (сзади)
22 Транспортировочные кронштейны
23 Пробка слива масла
24 Кран бензиновой магистрали
25 Кран газовой магистрали
* – только для ЗЭСГ-5500-ЭМ2
Электростанция представляет собой изделие
для выработки электрической энергии пере-
менного тока напряжением 220В и постоянно-
го тока напряжением 12В. Состоит из рамы, на
которую смонтированы двигатель внутреннего
сгорания (далее – ДВС), топливный бак, ге-
нератор, системы питания и управления ДВС
и передняя панель.
Двигатель внутреннего сгорания - одноцилин-
дровый, четырехтактный, двухтопливный, кар-
бюраторный, с раздельными системами пита-
ния и смазки. Оснащен системой поддержания
постоянной частоты вращения (центробежный
регулятор), необходимой для обеспечения ка-
чества электрической энергии (частоты тока).
Коленчатый вал, приводимый во вращение
возвратно-поступательным движением порш-
ня, передает крутящий момент на вал генера-
тора. Вращение ротора вызывает изменение
магнитного поля в обмотке статора, в резуль-
тате чего на выходах генератора появляется
напряжение. Система регулирования напря-
жения обеспечивает постоянство выходного
напряжения при изменяющейся нагрузке.
Система зажигания ДВС - электронная, что
увеличивает стабильность и надежность ис-
крообразования по сравнению с механически-
ми системами.
Синхронный генератор, установленный на
изделии, обладает большей перегрузочной
способностью и стабильностью выходного
напряжения по сравнению с асинхронным.
Щеточный узел, применяемый в синхронном
генераторе, работает в щадящем режиме, т.к.
коммутирует только токи возбуждения (0,3
-1% от мощности генератора), и не требует ча-
стого обслуживания. Конструкция изделия по-
зволяет осуществлять питание потребителей
напряжениями 12В постоянного тока и 220В
переменного тока.
Примечание! Цепь питания напряжением 12В
предназначена для питания подходящих по
параметрам потребителей (с соответствующей
вилкой) и для зарядки автомобильных аккуму-
ляторов емкостью не более 65 А*ч.
Сборка
При любых операциях с изделием (сбор-
ка/разборка, снятие/установка элементов,
заправка топливом, маслом и т.д.) убеди-
тесь, что двигатель остановлен и все по-
требители отключены.

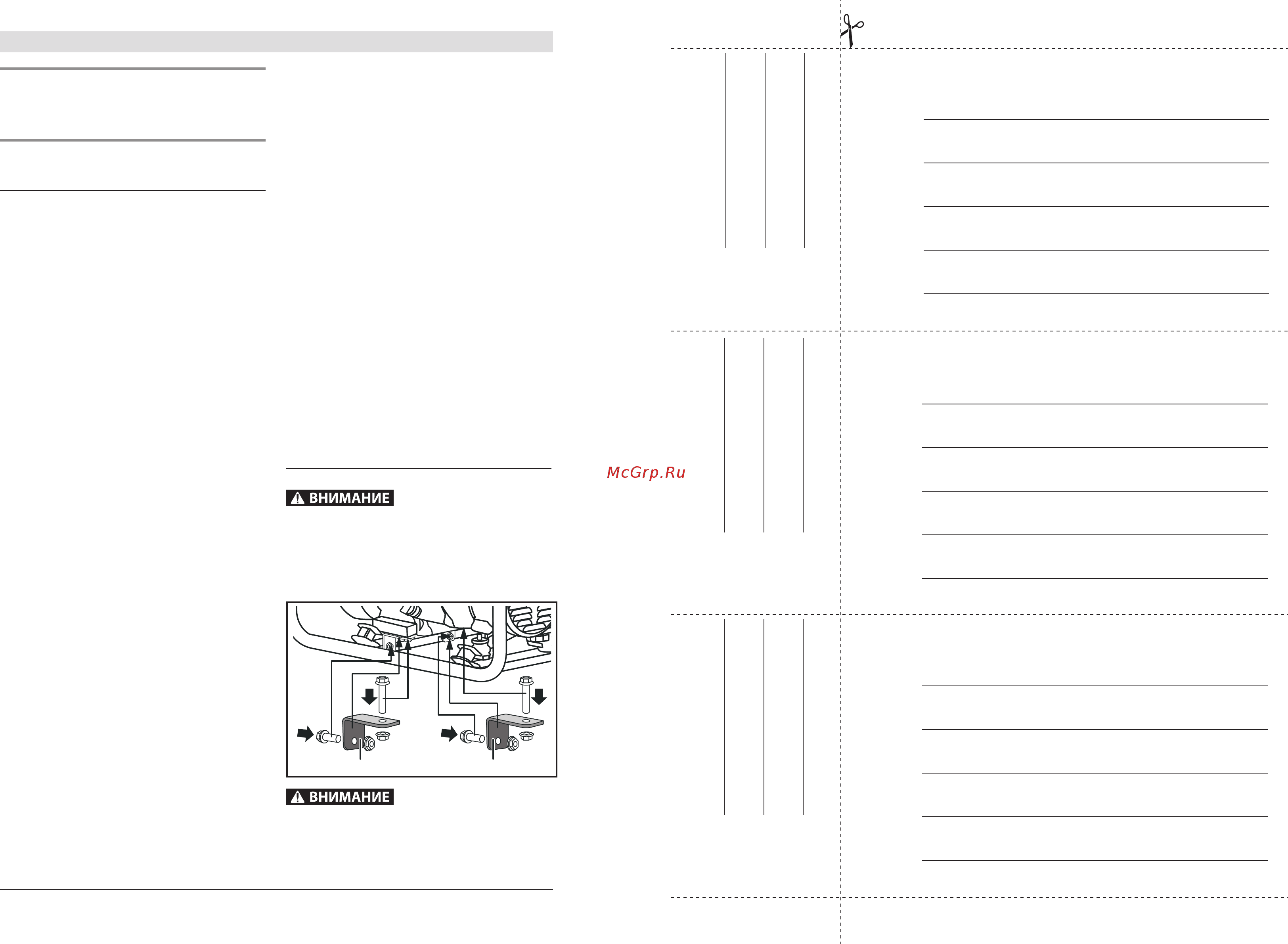

Снимите транспортировочные
фиксаторы 22 (2 шт.).
1919
Данные детали предназначены для фикса-
ции изделия ТОЛЬКО при транспортировке.
Эксплуатация с ними может привести к се-
рьезным повреждениям изделия.
