TSC TTP-323 Краткое руководство по установке онлайн
Краткое руководство по установке

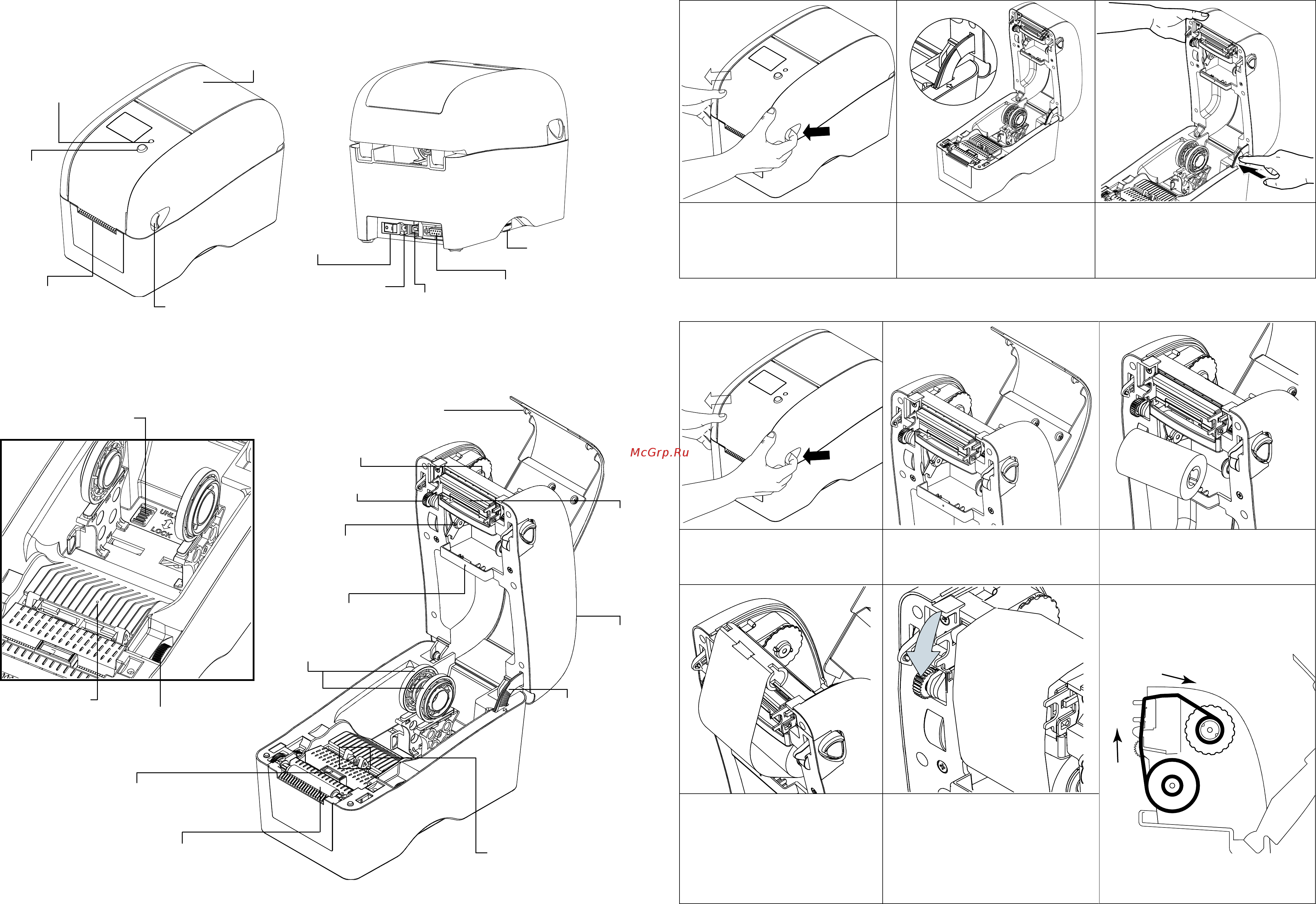

Описание принтера
Внимание:
Интерфейсы, указанные в кратком руководстве, приведены только для справки. Пожалуйста, изучите
спецификацию к принтеру для получения более подробной информации о доступных интерфейсах.
Открытие и закрытие верхней крышки
(1) Откройте верхнюю крышку
принтера, потянув защелки на
себя. Поднимите крышку до упора.
(2) Специальный фиксатор у
основания крышки позволяет
закрепить ее в открытом
положении.
(3) Чтобы закрыть крышку, слегка
нажмите на фиксатор в
направлении как показано на
картинке, и аккуратно закройте
крышку.
Загрузка красящей ленты (риббона)
(1) Откройте верхнюю крышку
принтера, потянув защелки на
себя. Поднимите крышку до
упора.
(2) Откройте крышку
термотрансферного блока.
(3) Вставьте рулон красящей ленты
правой стороной. Совместите
пазы левой стороны и надежно
закрепите рулон.
*Схема заправки красящей ленты
(4) Вставьте пустую картонную
втулку в приемный вал.
Протяните красящую ленту,
закрепив ее с помощью клейкой
ленты.
(5) Вращая шестерню в направлении,
как показано на рисунке,
промотайте красящую ленту до
тех пор, пока не закончится
прозрачная подложка и не
начнется красящий слой. Опустите
крышку термотрансферного блока
и закройте принтер.
Page 1 of 2
Печатающая
головка
Резиновый вал
Датчик зазора
(приемник)
Выключате
ль питания
RS-232C
интерфейс
USB
интерфейс
Светодиодный
индикатор
Разъем питания
Кнопка подачи
Верхняя крышка
рычаг открытия
Смотровое окно
Направляющие
Датчик черной метки
Держатели носителя
Верхняя
крышка
Датчик зазора
(передатчик)
Разъем
SD-карты
Отверстие для носителя
Блокировка держателя рулона
расходного материала
Подающий вал
Принимающий вал
Шестерня смотки риббона
Фиксатор верхней крышки
Крышка отсека с красящей
лентой
Регулировка направляющих
расходного материала
Содержание
- Загрузка красящей ленты риббона 1
- Краткое руководство по установке 1
- Описание принтера 1
- Открытие и закрытие верхней крышки 1
- Diagnostic tool средство диагностики 2
- Для получения дополнительной информации см руководство пользователя на компакт диске 2
- Загрузка носителя 2
- Схема заправки носителя 2
- Функции кнопок 2
