TSC TC210 [21/73] Загрузка ленты
![TSC TC210 [21/73] Загрузка ленты](/views2/1244114/page21/bg15.png)
- 14 -

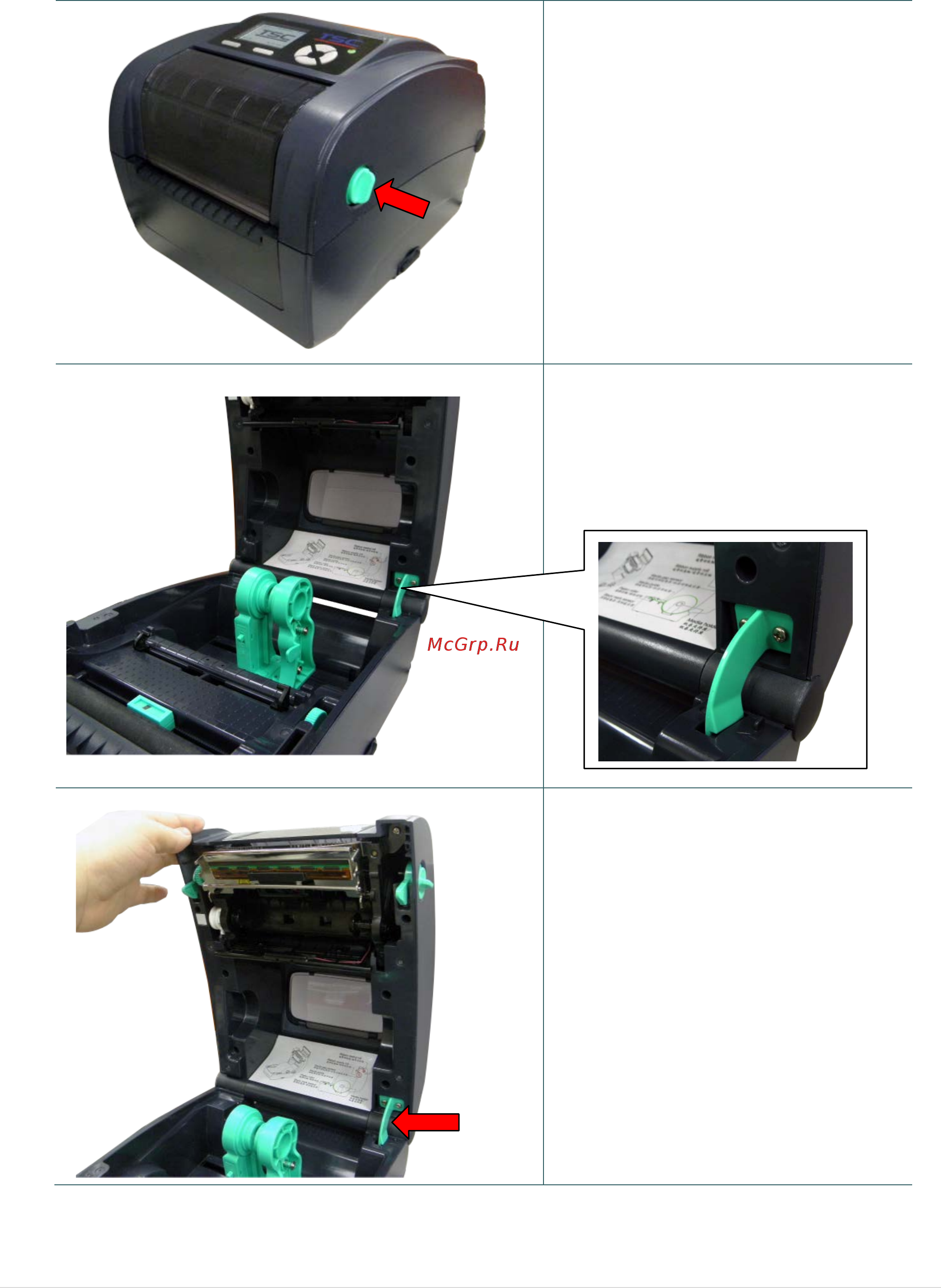

3.2 Открытие/закрытие верхней крышки
1. Откройте верхнюю крышку
принтера, нажав на лапки по обеим
сторонам принтера, затем
поднимите верхнюю крышку на
максимальный угол.
2. Опора верхней крышки на задней
панели принтера войдет в
зацепление с нижней внутренней
крышкой и будет поддерживать
верхнюю крышку принтера
открытой.
3. Удерживая верхнюю крышку,
нажмите на ее опору, чтобы
вывести из зацепления с нижней
внутренней крышкой. Аккуратно
закройте верхнюю крышку.
3.3 Загрузка ленты
