10

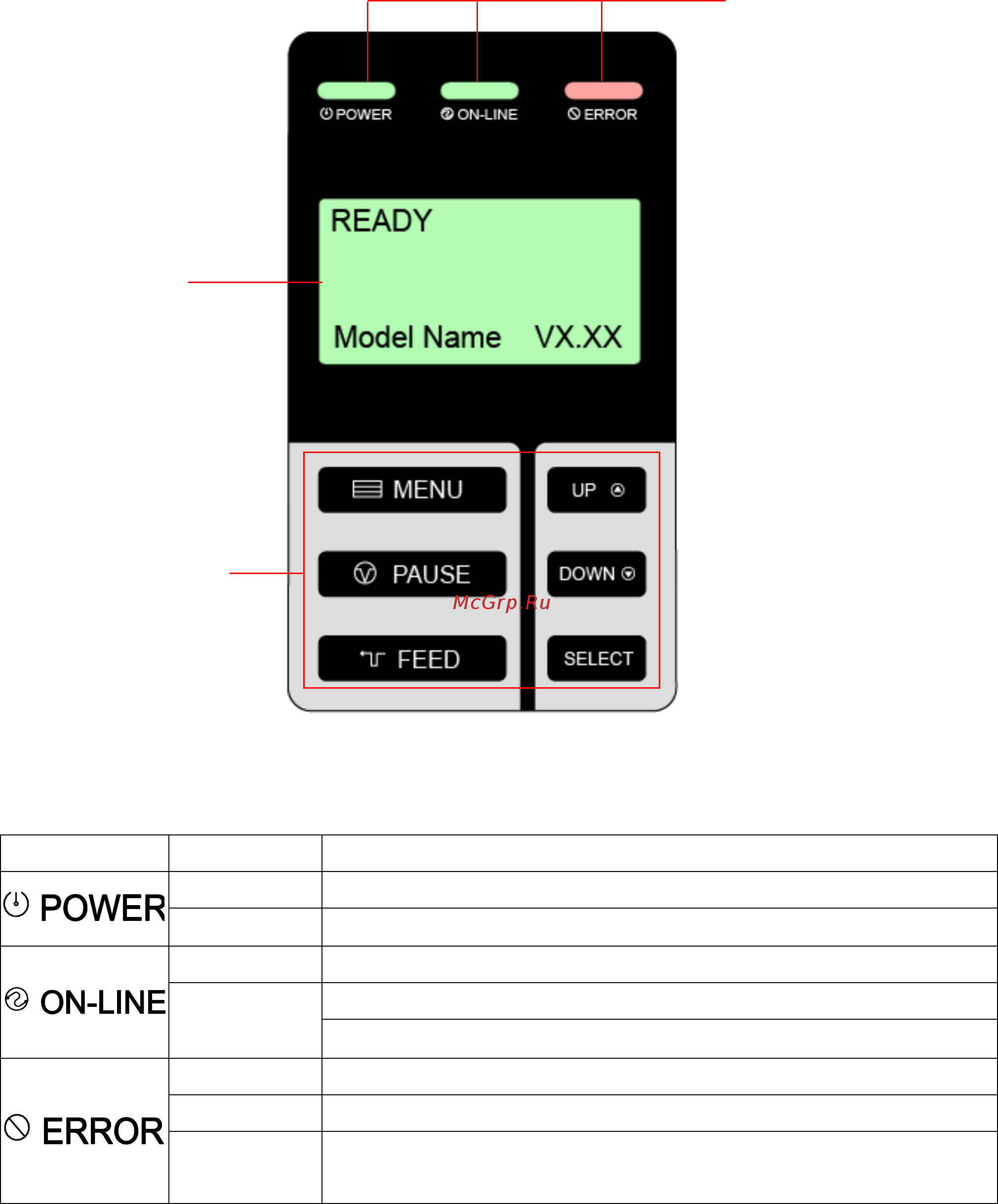

2.3 Органы управления
2.3.1 Передний дисплей
2.3.2 Светодиодные индикаторы
Индикатор
Состояние
Значение
Не горит
Питание принтера выключено
Горит
Питание принтера включено
Горит
Принтер готов
Мигает
Пауза
Загрузка данных в принтер.
Не горит
Принтер готов
Горит
"ОТКРЫТА КАРЕТКА ПЕЧАТИ" или "ОШИБКА РЕЗАКА"
Мигает
"НЕ УСТАНОВЛЕНА БУМАГА", "ЗАМЯТИЕ БУМАГИ", "НЕ
УСТАНОВЛЕНА ЛЕНТА" или "ОЧИСТИТЬ ДАННЫЕ"
ЖК-дисплей
Светодиодные
индикаторы
Кнопки
передней
панели
