- 25 -
5.4. Настройка интерфейса Ethernet с помощью диагностической
программы
Диагностическая программа находится на компакт-диске в папке «Utilities». Диагностическая программа
позволяет настроить интерфейс Ethernet по интерфейсам RS-232, USB и Ethernet. Далее приведены
указания по настройки интерфейса Ethernet посредством этих трех интерфейсов.
5.3.1. Настройка интерфейса Ethernet посредством интерфейса USB
1. Подключите принтер к компьютеру посредством кабеля USB.
2. Установите выключатель питания в положение «Вкл.».

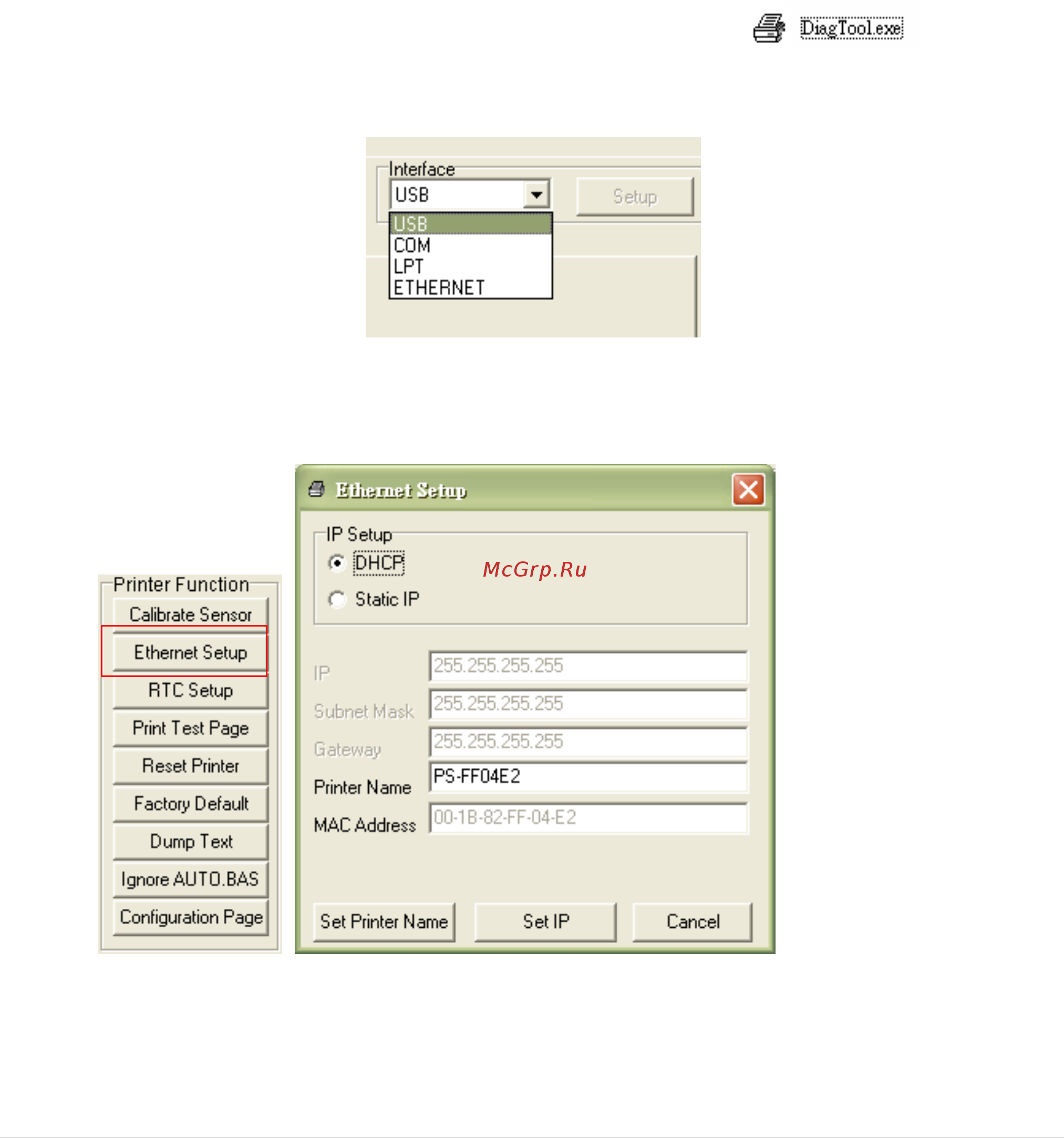

3. Запустите диагностическую программу, дважды щелкнув значок .
4. По умолчанию в диагностической программе выбран интерфейс USB. Если принтер подключен к
компьютеру по интерфейсу USB, в поле interface (интерфейса) не требуется изменять настройку.
5. Нажмите кнопку «Ethernet Setup» (Настройка Ethernet) в группе «Printer Function» (Функции
принтера) на вкладке «Printer Configuration» (Конфигурация принтера), чтобы настроить IP-адрес,
маску подсети и шлюз для встроенного порта Ethernet.
5.3.2. Настройка интерфейса Ethernet посредством интерфейса RS-232
1. Подключите принтер к компьютеру посредством кабеля RS-232.
