Устройство, принцип и порядок работы
Пресс гидравлический ручной состоит из
помпы-гидроцилиндра, рабочей головы и
рукояток, выполненных из стекловолок-
на. Сменные матрицы устанавливаются в
рабочую голову.
Нагнетание масла в рабочую полость
гидроцилиндра происходит посредст-
вом 2-х скоростной помпы. Масло быстро
нагнетается в полость гидроцилиндра,
который создает необходимое усилие в
рабочей зоне.
При достижении максимальной рабочей
нагрузки срабатывает механизм автома-
тического сброса давления. Клапан для
окончательного сброса давления откры-
вается поворотом подвижной рукоятки и
нажатием на дроссель. Возврат штока при
сбросе давления происходит под действи-
ем пружины.

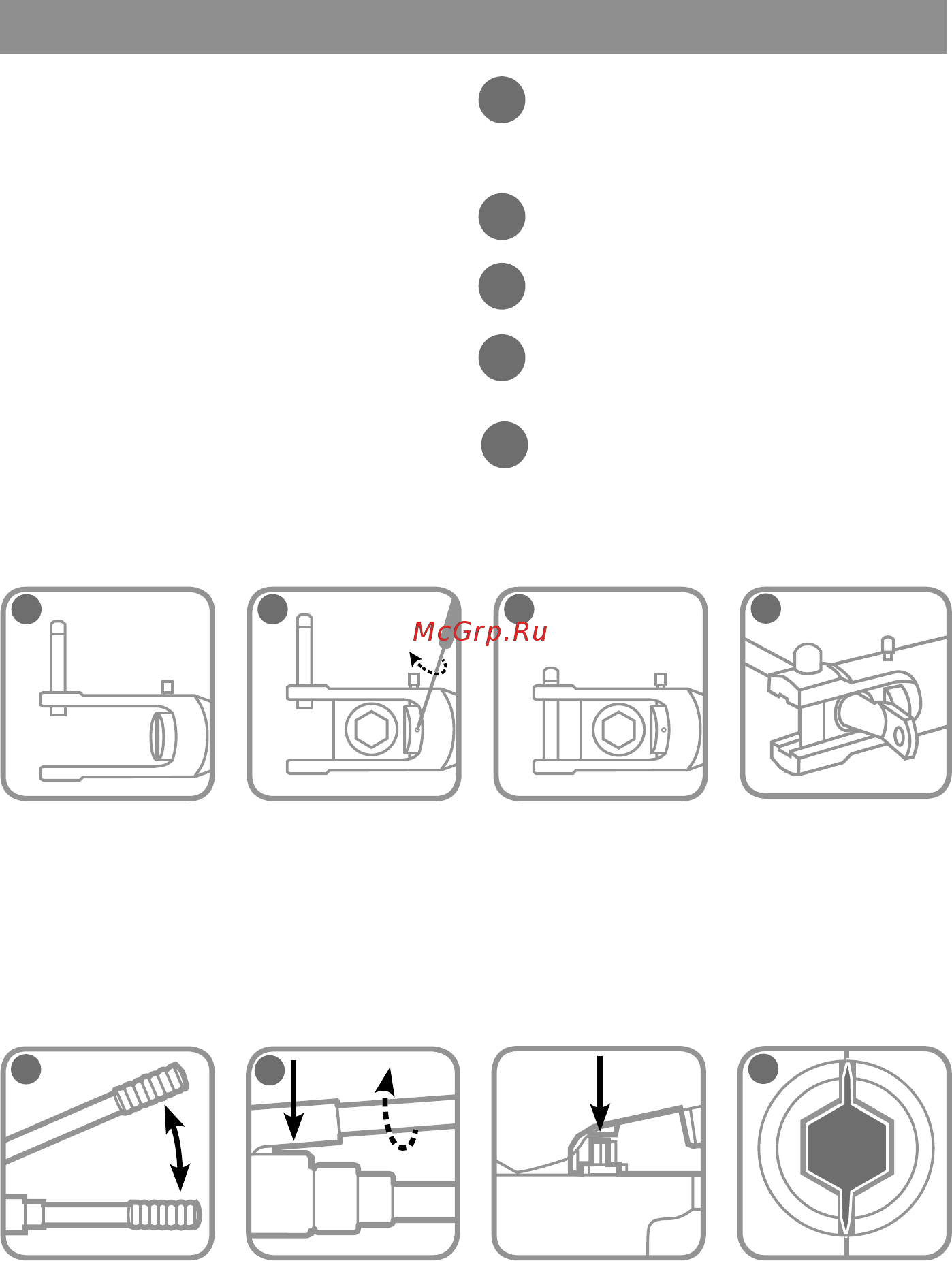

Установить выбран-
ные матрицы в
рабочую голо-
ву. Зафиксируйте
матрицу при-
жимным винтом.
(матрицы в ком-
плект инструмента
не входят)
Для сброса давления поверните подвижную
рукоятку и надавите ей на дроссель
Вставить упорный
шрифт в рабочую
голову
Установить опрессо-
вываемое изделие
между матрицами
Вынуть упорный
штифт из рабочей
головы
Работая подвижной
рукояткой, опрес-
суйте изделие.
Если на изделии
образовался облой,
удалите его.
!
Перед тем как начинать опрессовку
убедитесь, что ремонтный зажим пра-
вильно подобран по сечению исполь-
зуемого кабеля.
!
Не проводить опрессовку без уста-
новленных матриц.
!
После смыкания матриц следует пре-
кратить опрессовку.
!
Запрещено вращать рабочую головку
если в инструменте создано хотя бы
минимальное давление.
!
Не использовать удлинители на ручках
1
2 3
4
6
7
5
