4

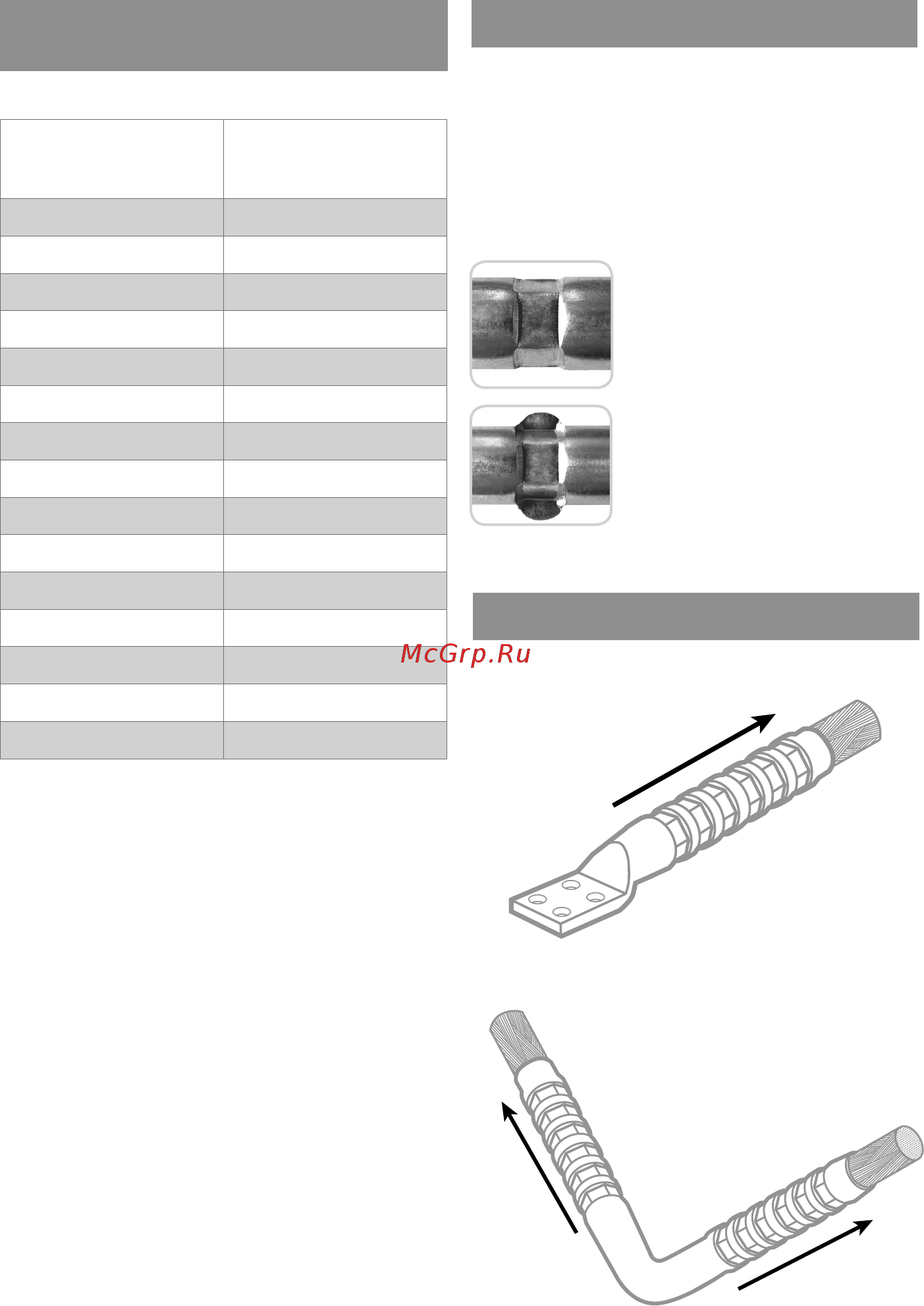

Порядок опрессовки
Требования к опрессовке
Для формирования надежного контактного
соединения правильно подберите матрицы
для опрессовки, руководствуйтесь табли-
цей 1.
Для улучшения контакта жилы с наконеч-
ником применяйте контактную проводящую
пасту.
Таблица 1.
Порядок опрессовки зажима аппаратного
Порядок опрессовки зажима ответвитель-
ного
Примечание:
1. Структура обозначения матриц с гексаго-
нальным профилем:
МШ – матрица шестигранная
Цифры –высота шестигранного профиля
опрессовки.
А – предназначена для опрессовки наконеч-
ников и гильз из алюминия.
2. Структура обозначения матриц с круглым
профилем:
А – предназначена для опрессовки наконеч-
ников и гильз из алюминия.
Цифры – диаметр круглого профиля опрес-
совки.
• Матрицы изготавливаются под заказ.
Оптимальная ОпрессОвка.
Надежное контактное соединение.
При образовании облоя его необхо-
димо удалить.
Чрезмерный Обжим.
Опрессовка выполнена матрицами
меньшего размера. Чрезмерное
сдавливание. Возможно разру-
шение.
Типоразмеры матриц
для пресса ПРГ-14
Матрицы с
гексагональным
профилем
Матрицы с
круглым
профилем
МШ–7,8–А А-13
МШ–9,5–А А-15
МШ–11,3–А А-17
МШ–13–А А-19
МШ–14,3–А А-21
МШ–15,6–А А-23
МШ–16,5–А А-26
МШ–18,5–А А-28
МШ–19,5–А А-31,5
МШ–19–А А-36
МШ–20,8–А А-40,5
МШ–19,9–А А-45
МШ–22,5–А А-51
МШ–25–А А-52
МШ–27–А А-57
1.............16
1............9
по короткой стороне
17..........1
по длинной стороне
