5.2.2. Передача параметров

Когда на аппарат подано питание, но сварочные работы еще не ведутся, нажать на кнопку

13, аппарат войдет в режим интерфейса программ. Используемые методы и заданные каналы

в принципе однотипны, однако настройку запрещено выполнять во время сварочных работ.

Если кнопки панели оставить без нажатия на 5 сек., аппарат автоматически выйдет из

режима передачи. Одновременно с этим можно произвести и настройку канала.

5.2.3 Метод работы

Когда на аппарат подано питание, но сварочные работы еще не ведутся, нажать на кнопку

14. Кнопка 14: когда выбран метод сварки «9» (импульсная аргонодуговая сварка) или «10»

(аргонодуговая сварка пост. током), в окне индикации напряжения появятся символы

«РЕЖ», а также ранее заданный номер режима. Например, как показано на рис. 5.2.3,

вращая ручку настройки можно выбрать режим работы. Во время регулировки кривая

режима на экране изменяется. Для режима «Аргонодуговая сварка пост. током» имеется 11

методов работы: от 0 до 10. Для режима «Импульсная аргонодуговая сварка» имеется 10

методов работы: от 0 до 9.Конкретные параметры режимов работы с пояснениями к ним

даны в Табл. 5.5 .

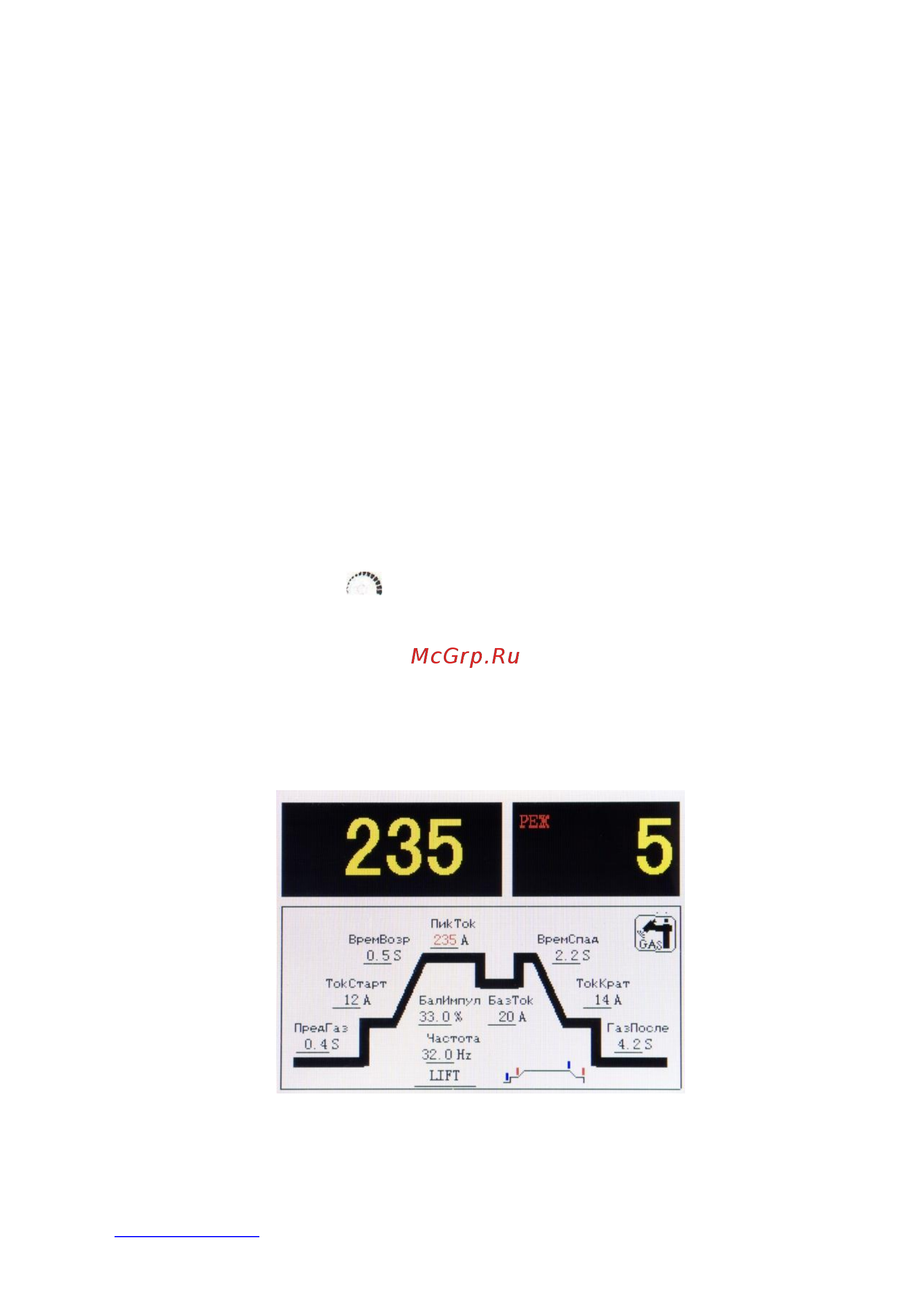

Рис. 5.2.3
