6. Принцип действия и параметры

6.1 Принципиальная схема

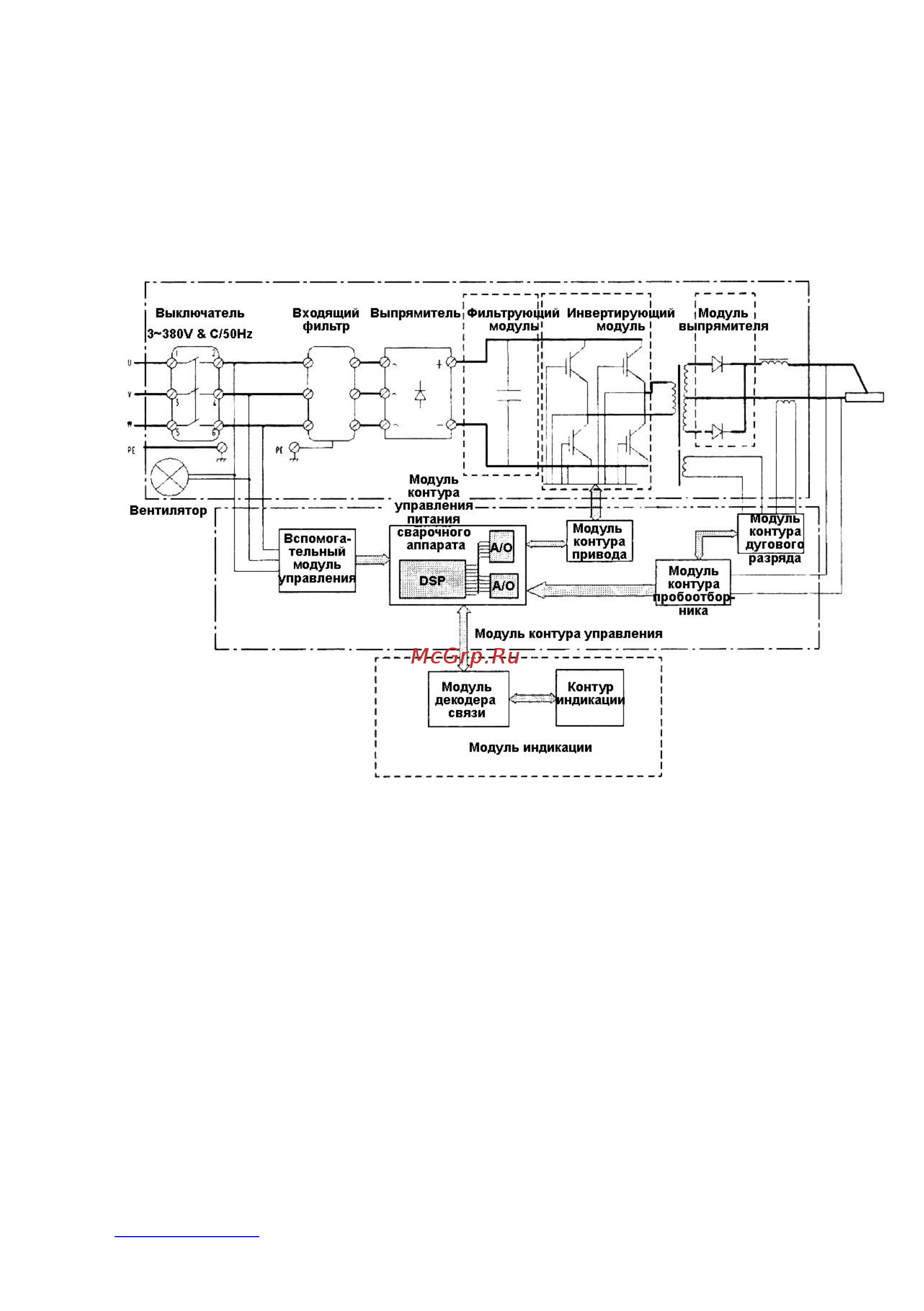

Рис. 6.1 Принципиальная схема электрической цепи

 Вся схема подразделяется на три контура: основной контур, контур управления, контур

индикации.

 Модули основного контура: фильтр на входе трехфазного ввода, мостовой выпрямитель с

фильтром, инвертер, вывод после трансформатора и повторного выпрямителя.

 Модули контура управления: величины моделирующих устройств на входе/выходе, отправка

данных на DSP (цифровой сигнальный процессор), отправка импульса PWM после анализатора,

работа модуля инвертера управления, значения на выходе конечных идеальных данных, функции

защиты.

 Модули контура индикации: эргономический интерфейс делает работу с аппаратом удобнее и

эффективнее.

Главный модуль электрической схемы
