Калибр мшу 230/2200р 00000062517 [10/20] Для ручных электрических машин шлифовальных угловых

Содержание

• Описание и работа 2
• Уважаемый покупатель 2
• Www kalibrcompany ru 3 3
• Буквенно цифровое обозначение год и месяц изготовления 3
• Вид климатического исполнения данной модели ухл3 по гост 15150 3
• Внимание сильное загрязнение внутренних полостей шлифмаши 3
• Габаритные размеры и вес представлены в таблице 3
• На корпусе редуктора нанесена стрелка указывающая направление враще 3
• Ния шпинделя 3
• Ны бетонной кирпичной керамической или другой абразивной пылью является нарушением условий эксплуатации машины и основанием для отказа продавца от гарантийных обязательств 3
• Основные технические характеристики представлены в таблице 3
• П 3 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 10 до 40 с и относительной влажности не более 80 питание от сети переменного тока напряжением 220 в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 3
• Расшифровка серийного номера на шильдике изделия 3
• Ы xx ххххххх хххх 3
• Www kalibrcompany ru 4
• Для снижения электромагнитных помех двигателя в целях обеспечения нор 4
• Для удобного удержания кистью руки инструмента в труднодоступном месте 4
• И редуктора расположенного в металлическом корпусе крутящий момент с якоря электродвигателя через редуктор из 2 х конических шестерён под углом 90 пере даётся на шпиндель на резьбу м14 шпинделя крепится рабочий инструмент от резной полировальный круг шлифмашина комплектуется дополнительной руко яткой рис поз с возможностью крепления к корпусу редуктора в 2 х позициях справа или слева 4
• Или при нестандартном расположении обрабатываемой поверхности предус мотрен поворот и фиксация клавишей рис поз основной рукоятки в 3 х положениях поворот от основного положения на 90 вправо или влево 4
• Клавиша выключателя рис поз расположена в нижней части рукоятки 4
• Крепящейся к корпусу двигателя включение шлифмашины осуществляется нажати ем на клавишу выключателя указательным пальцем во избежание самопроизволь ного включения инструмента выключатель снабжён блокировкой клавиши кнопка блокировки рис поз расположена на левой части рукоятки 4
• Общий вид шлифмашины представлен на рис 4
• Рис 1 4
• Шлифмашина поставляется в продажу в следующей комплектации 4
• Шлифмашина состоит из коллекторного двигателя в пластиковом корпусе 4
• Использование по назначению 5
• Техническое обслуживание шлифмашины 6
• Срок службы хранение и утилизация 7
• Гарантия изготовителя поставщика 8
• Www kalibrcompany ru 10
• Безопасность рабочего места 10
• Внимание прочтите все предупреждения и указания мер безопасности и все инструкции 10
• Для ручных электрических машин шлифовальных угловых 10
• Инструкция по безопасности 10
• Общие указания мер безопасности электрических машин 10
• Приложение 1 обязательное 10
• Электрическая безопасность 10
• Www kalibrcompany ru 11 11
• Личная безопасность 11
• Эксплуатация и уход за электрической машиной 11
• Www kalibrcompany ru 12
• Обслуживание 12
• Указание мер безопасности для машин шлифовальных угловых 12
• Www kalibrcompany ru 13 13
• Дополнительные указания мер безопасности для всех видов работ 13
• Дополнительные указания мер безопасности для шлифовальных и от резных работ 13
• Www kalibrcompany ru 14
• Дополнительные указания мер безопасности для отрезных работ 14
• 4 4 4у 16
• Www kalibrcompany ru 16
• Калибр руководство по эксплуатации 16
• Хй____ 16
• 4 4 4у 18
• Www kalibrcompany ru 18
• Калибр руководство по эксплуатации 18
• Хй____ 18
• Приложение 2 19
• Применяемые предписывающие знаки по гост р 12 26 2001 19

Похожие устройства

• Калибр мшу 230/2400р 00000062516 Инструкция по эксплуатации
• Калибр спп-1500/30 00000062515 Инструкция по эксплуатации
• Калибр спп-1500/25 00000062514 Инструкция по эксплуатации
• Красный Маяк эв-342-04 045-0754-1 Инструкция по эксплуатации
• Красный Маяк вп48-25 380в 045-0683 Инструкция по эксплуатации
• Красный Маяк вп40-50 380в 045-0684 Инструкция по эксплуатации
• Красный Маяк вп22-50 380в 045-0685 Инструкция по эксплуатации
• Красный Маяк ив-448-03 220в кабель 10м 045-0138-1 Инструкция по эксплуатации
• Красный Маяк ивар-60 42в рукав 5м, кабель 10м 045-0301-5 Инструкция по эксплуатации
• Красный Маяк ивар-50 42в рукав 9м, кабель 10м 045-0301-4 Инструкция по эксплуатации
• Красный Маяк ивар-38 42в рукав 6м, кабель 10м 045-0300-2 Инструкция по эксплуатации
• Красный Маяк ивар-38 42в рукав 5м, кабель 10м 045-0300-1 Инструкция по эксплуатации
• Красный Маяк ивф-20-50 42в 045-0222-4 Инструкция по эксплуатации
• Красный Маяк ивф-20-50 380в 045-0222-5 Инструкция по эксплуатации
• Красный Маяк ивф-12-25 380в 045-0222-1 Инструкция по эксплуатации
• Красный Маяк ивф-06-25 380в 045-0222-3 Инструкция по эксплуатации
• Красный Маяк ивф-05-50 380в 045-0222-2 Инструкция по эксплуатации
• Красный Маяк ив-94-16 380в 045-0239 Инструкция по эксплуатации
• Красный Маяк ив-22-100 380в 045-0237 Инструкция по эксплуатации
• Красный Маяк ив-16-100 380в 045-0237-1 Инструкция по эксплуатации

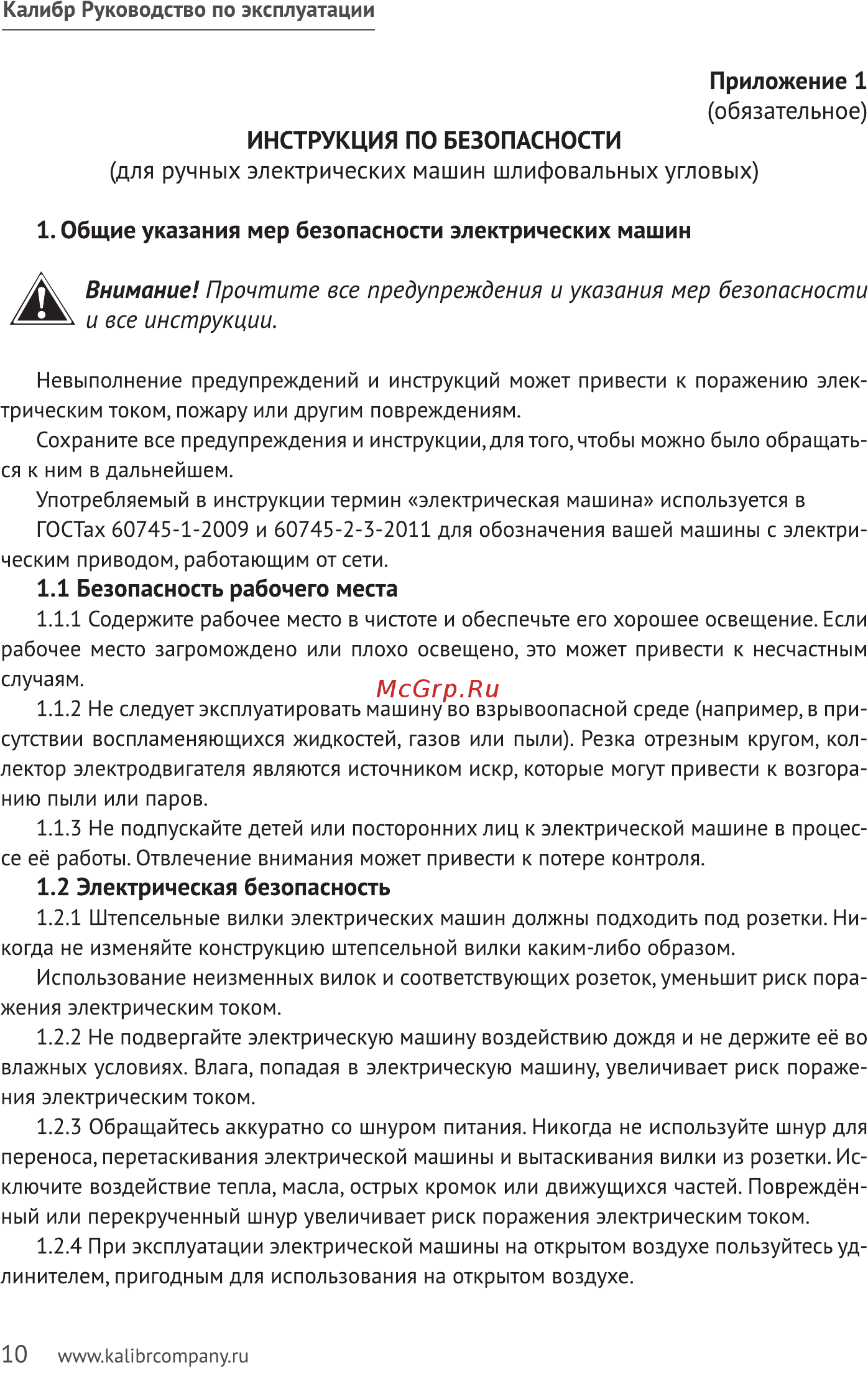

Калибр Руководство по эксплуатации Приложение 1 обязательное ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ для ручных электрических машин шлифовальных угловых 1 Общие указания мер безопасности электрических машин Внимание Прочтите все предупреждения и указания мер безопасности и все инструкции Невыполнение предупреждений и инструкций может привести к поражению элек трическим током пожару или другим повреждениям Сохраните все предупреждения и инструкции для того чтобы можно было обращать ся к ним в дальнейшем Употребляемый в инструкции термин электрическая машина используется в ГОСТах 60745 1 2009 и 60745 2 3 2011 для обозначения вашей машины с электри ческим приводом работающим от сети 1 1 Безопасность рабочего места 1 1 1 Содержите рабочее место в чистоте и обеспечьте его хорошее освещение Если рабочее место загромождено или плохо освещено это может привести к несчастным случаям 1 1 2 Не следует эксплуатировать машину во взрывоопасной среде например в при сутствии воспламеняющихся жидкостей газов или пыли Резка отрезным кругом кол лектор электродвигателя являются источником искр которые могут привести к возгора нию пыли или паров 1 1 3 Не подпускайте детей или посторонних лиц к электрической машине в процес се её работы Отвлечение внимания может привести к потере контроля 1 2 Электрическая безопасность 1 2 1 Штепсельные вилки электрических машин должны подходить под розетки Ни когда не изменяйте конструкцию штепсельной вилки каким либо образом Использование неизменных вилок и соответствующих розеток уменьшит риск пора жения электрическим током 1 2 2 Не подвергайте электрическую машину воздействию дождя и не держите её во влажных условиях Влага попадая в электрическую машину увеличивает риск пораже ния электрическим током 1 2 3 Обращайтесь аккуратно со шнуром питания Никогда не используйте шнур для переноса перетаскивания электрической машины и вытаскивания вилки из розетки Ис ключите воздействие тепла масла острых кромок или движущихся частей Повреждён ный или перекрученный шнур увеличивает риск поражения электрическим током 1 2 4 При эксплуатации электрической машины на открытом воздухе пользуйтесь уд линителем пригодным для использования на открытом воздухе 10 www kalibrcompany ru
