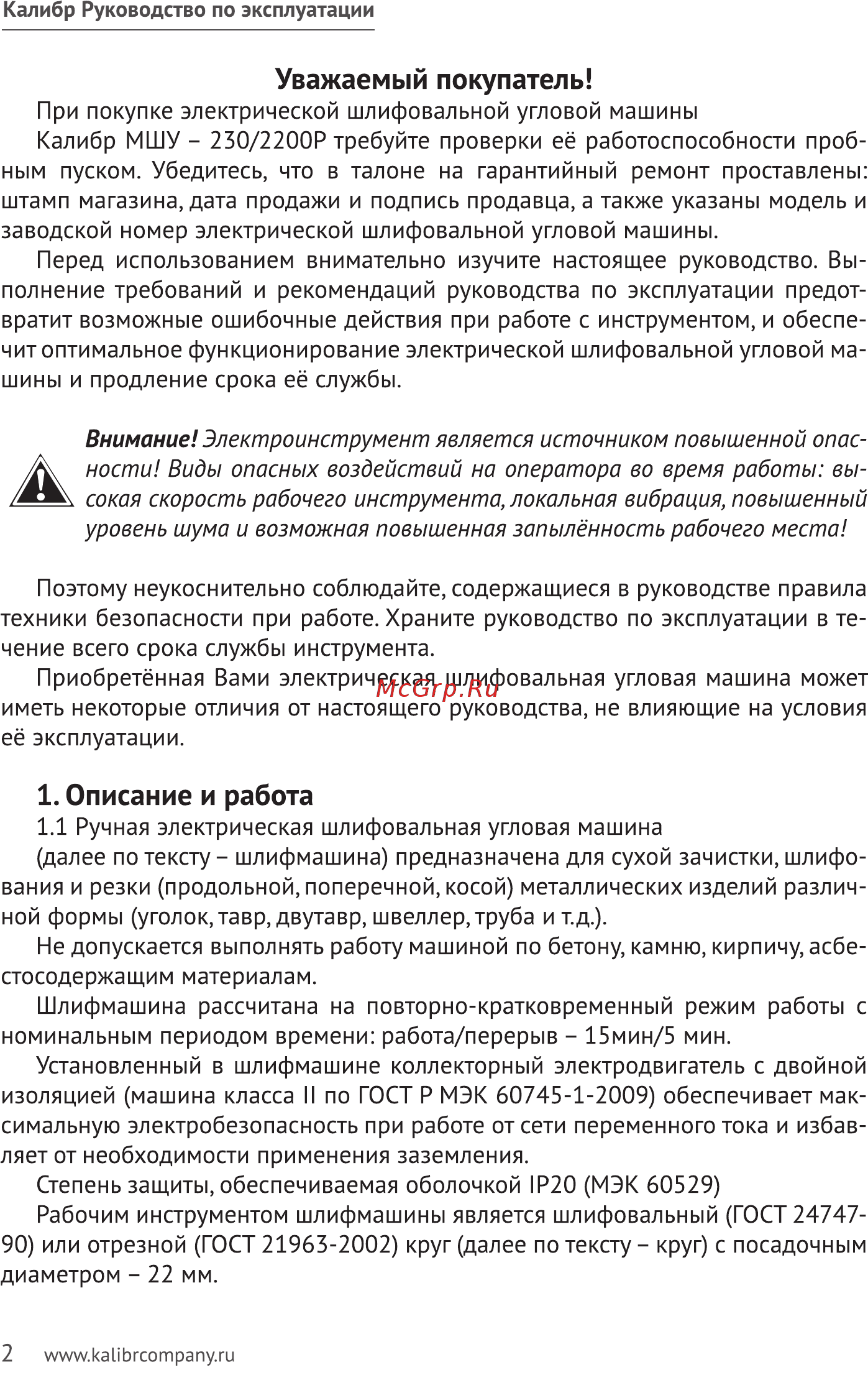

Калибр Руководство по эксплуатации Уважаемый покупатель При покупке электрической шлифовальной угловой машины Калибр МШУ 230 2200Р требуйте проверки её работоспособности проб ным пуском Убедитесь что в талоне на гарантийный ремонт проставлены штамп магазина дата продажи и подпись продавца а также указаны модель и заводской номер электрической шлифовальной угловой машины Перед использованием внимательно изучите настоящее руководство Вы полнение требований и рекомендаций руководства по эксплуатации предот вратит возможные ошибочные действия при работе с инструментом и обеспе чит оптимальное функционирование электрической шлифовальной угловой ма шины и продление срока её службы ЛУ ЖЖ Внимание Электроинструмент является источником повышенной опасности Виды опасных воздействий на оператора во время работы высокая скорость рабочего инструмента локальная вибрация повышенный уровень шума и возможная повышенная запылённость рабочего места Поэтому неукоснительно соблюдайте содержащиеся в руководстве правила техники безопасности при работе Храните руководство по эксплуатации в те чение всего срока службы инструмента Приобретённая Вами электрическая шлифовальная угловая машина может иметь некоторые отличия от настоящего руководства не влияющие на условия её эксплуатации 1 Описание и работа 1 1 Ручная электрическая шлифовальная угловая машина далее по тексту шлифмашина предназначена для сухой зачистки шлифо вания и резки продольной поперечной косой металлических изделий различ ной формы уголок тавр двутавр швеллер труба и т д Не допускается выполнять работу машиной по бетону камню кирпичу асбе стосодержащим материалам Шлифмашина рассчитана на повторно кратковременный режим работы с номинальным периодом времени работа перерыв 15мин 5 мин Установленный в шлифмашине коллекторный электродвигатель с двойной изоляцией машина класса II по ГОСТ Р МЭК 60745 1 2009 обеспечивает мак симальную электробезопасность при работе от сети переменного тока и избав ляет от необходимости применения заземления Степень защиты обеспечиваемая оболочкой 1Р20 МЭК 60529 Рабочим инструментом шлифмашины является шлифовальный ГОСТ 2474790 или отрезной ГОСТ 21963 2002 круг далее по тексту круг с посадочным диаметром 22 мм 2 www kalibrcompany ru
