РЕЙСМУСОВАНИЕ

Перед выполнением операции рейсмусования снимите пильный

диск и другой неиспользуемый режущий инструмент! Закрой-

те защитным кожухом рабочую зону главного (ножевого) вала

на строгальном столе. Перед снятием инструмента, сборкой или наладкой,

обязательно отсоедините станок от питающей сети. Регулярно проверяй

те, чтобы строгальные ножи были заточенными, без дефектов или повреж

дений. Рейсмусование на станке с затупленными или неотрегулированны-

ми ножами может привести к травме. Во избежание травм все действия со

строгальными ножами выполняйте в защитных перчатках.

• Рейсмусование (строгание в размер по

толщине) - это дереворежущая техноло-

гическая операция со снятием стружки.

На данном станке обрабатывают на за-

данную толщину заготовку по одной по

верхности при наличии предварительно

строганной противоположной параллель-

ной поверхности или последовательно по

двум поверхностям, когда предваритель

ное фугование не требуется.

• Для рейсмусования на данном станке

используйте подготовленный и просу-

шенный пиломатериал, геометрические

размеры и состояние поставки которо

го позволяют выполнять обработку на

рейсмусовальном столе 14.

• Рейсмусование деревянной заготовки

на данном станке (см. рис. А и В) выпол

няется на рейсмусовальном столе 14 по-

средством строгальных ножей вращаю

щегося главного вала 9.

• Настройте станок на необходимую тол-

щину рейсмусования. Для этого открутите

гайку-барашек 28 и вращением рукоятки

26 по линейке 25 и указателю 27 выстави-

те рейсмусовальный стол 14 в необходи

мое положение. Затяните гайку-барашек

28.

• Измерьте штангенциркулем толщину

заготовки подвергаемой рейсмусованию.

Разность толщин размеров заготовки и на

линейке 25, не должна быть более макси

мальной глубины строгания (3 мм за один

проход).

• Уложите заготовку на рейсмусовальный

стол 14 и рычагом 15 включите механизм

автоматической подачи заготовки.

• Используя толкатель (для коротких за-

готовок длиной до 300 мм), переместите

заготовку по рейсмусовальному столу

14, до тех пор пока не произойдет захват

заготовки валиком механизма автомати

ческой подачи заготовки. Далее пропуск

заготовки через станок осуществляется

автоматически.

www.kraton.ru

ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА (РИС. F)

Перед выполнением операции пиления снимите неиспользуемый

режущий инструмент! Закройте защитным кожухом рабочую

зону главного (ножевого) вала на строгальном столе. Перед сня-

тием инструмента, сборкой или наладкой, обязательно отсоедините ста

нок от питающей сети. Регулярно проверяйте, чтобы зубья пильного диска

были заточены и разведены.

Во избежание травм все действия с пильным

диском выполняйте в защитных перчатках.

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. D/E)

• Надежно затяните фиксирующие винты

36 прижимной планки 37, начиная с цен-

тральных фиксирующих винтов. Проде-

лайте эту операцию для остальных стро

гальных ножей.

ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА (РИС. F)

Пиление

• Пиление (распиливание) - это дерево-

режущая технологическая операция со

снятием стружки. При пилении распили-

вают заготовки в форме отрезков досок,

брусьев или брусков, имеющих хотя бы

одну плоскую базу. Пиление осуществля-

ют вдоль волокон древесины (продольное

пиление) или поперек волокон древесины

(поперечное пиление).

• Пиление деревянной заготовки на дан-

ном станке (см. рис. А и В) выполняется

на пильном столе 12 посредством вра-

щающегося пильного диска 11 закреплен-

ного на главном валу 9. Подача заготовки

осуществляется вручную с помощью спе

циального толкателя (изготавливаемого

по месту). Толкатель ( см. рис. F ) должен

быть изготовлен из прочного материала

иметь уступ (вырез) для упора в торец за

готовки. При пилении, толкатель должен

обеспечивать надежный прижим заготов

ки к пильному столу 12.

• Внимание! Работа на станке без за-

щитного кожуха 10 (см. рис.А) запреще

на. В связи с тем, что подача заготовки

при пилении производится вручную,

соблюдайте особую осторожность.

Пальцы рук должны находиться на

достаточно безопасном расстоянии от

вращающегося пильного диска 11. Осо-

бую осторожность следует проявлять

при пилении тонких и коротких загото-

вок в процессе работы и в момент вы

хода заготовки из под вращающегося

пильного диска 11.

• Для выполнения операции пиления вы-

ставите пильный стол 12 на одном уровне

со строгальными столами 6 и 13. Для это

го ослабьте болты 22 и поднимите (опу-

стите) пильный стол 12. На пильном сто

ле 12 установлены оси 23, которые могут

перемещаться по кронштейнам 30.

• После регулировки положения пильного

стола 12 затяните болты 22.

• При пилении не превышайте установ-

ленную максимальную глубину распила

(100 мм).

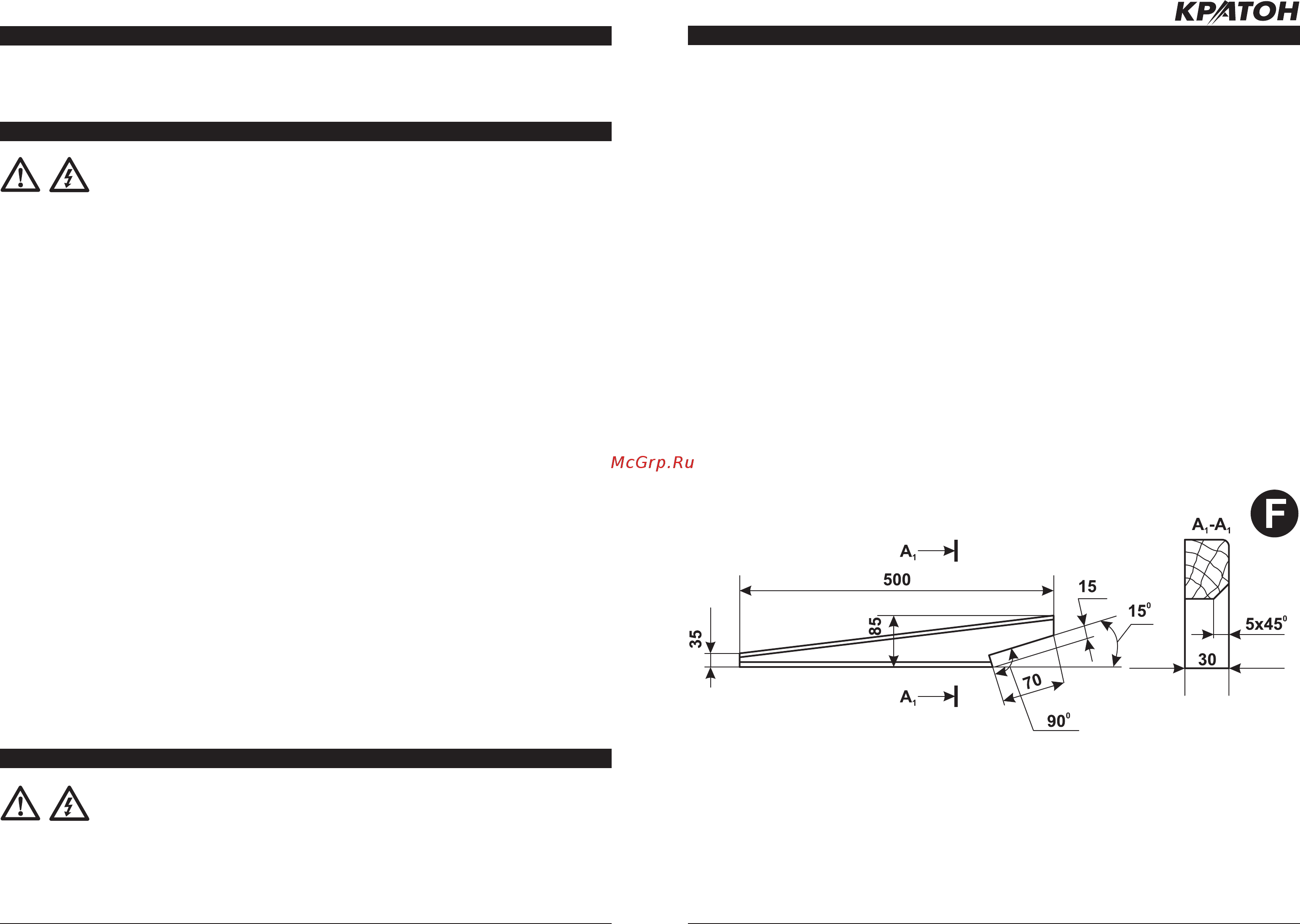

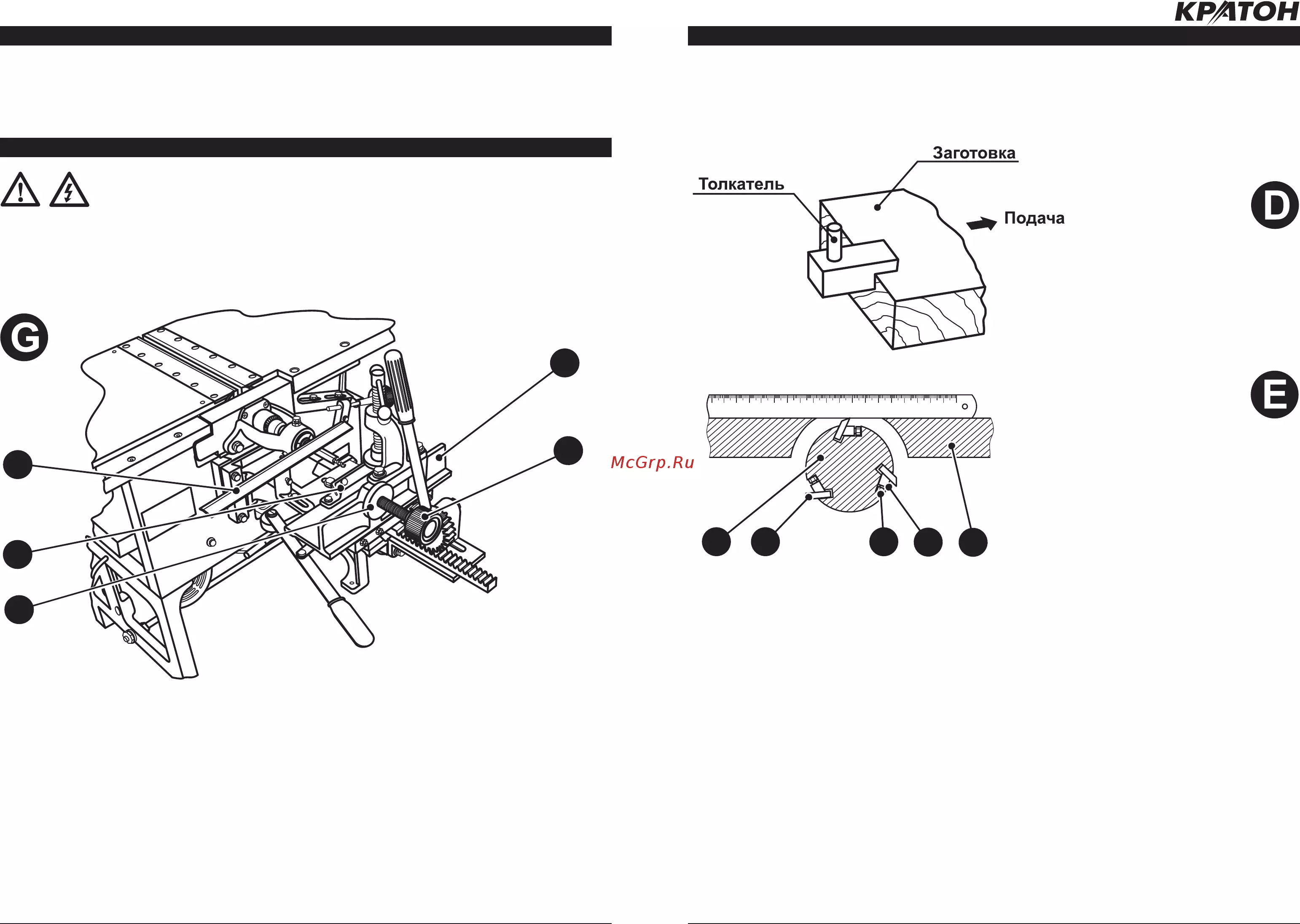

Толкатель

Установка пильного диска

• Снимите пильный стол 12 (см. рис. А и

В). Для этого открутите болты 22 и под

нимите пильный стол 12 вверх.

• Установите пильный диск 11 на штат-

ное посадочное место главного вала 9

и закрепите его предусмотренными кон

струкцией крепежными элементами. При

установке пильного диска соблюдайте

правильную ориентацию режущих зубьев

пильного диска.

• При правильной установке, передняя

грань зуба пильного диска должна вре-

заться в заготовк

у сверху, при ее подаче

на расклинивающий нож.

• Установите пильный стол 12 на штат-
