Кратон wm-multi-06 4 01 03 006 — инструкция по эксплуатации и ремонту станка [9/16]
Превью страниц
Страница 9 /
16

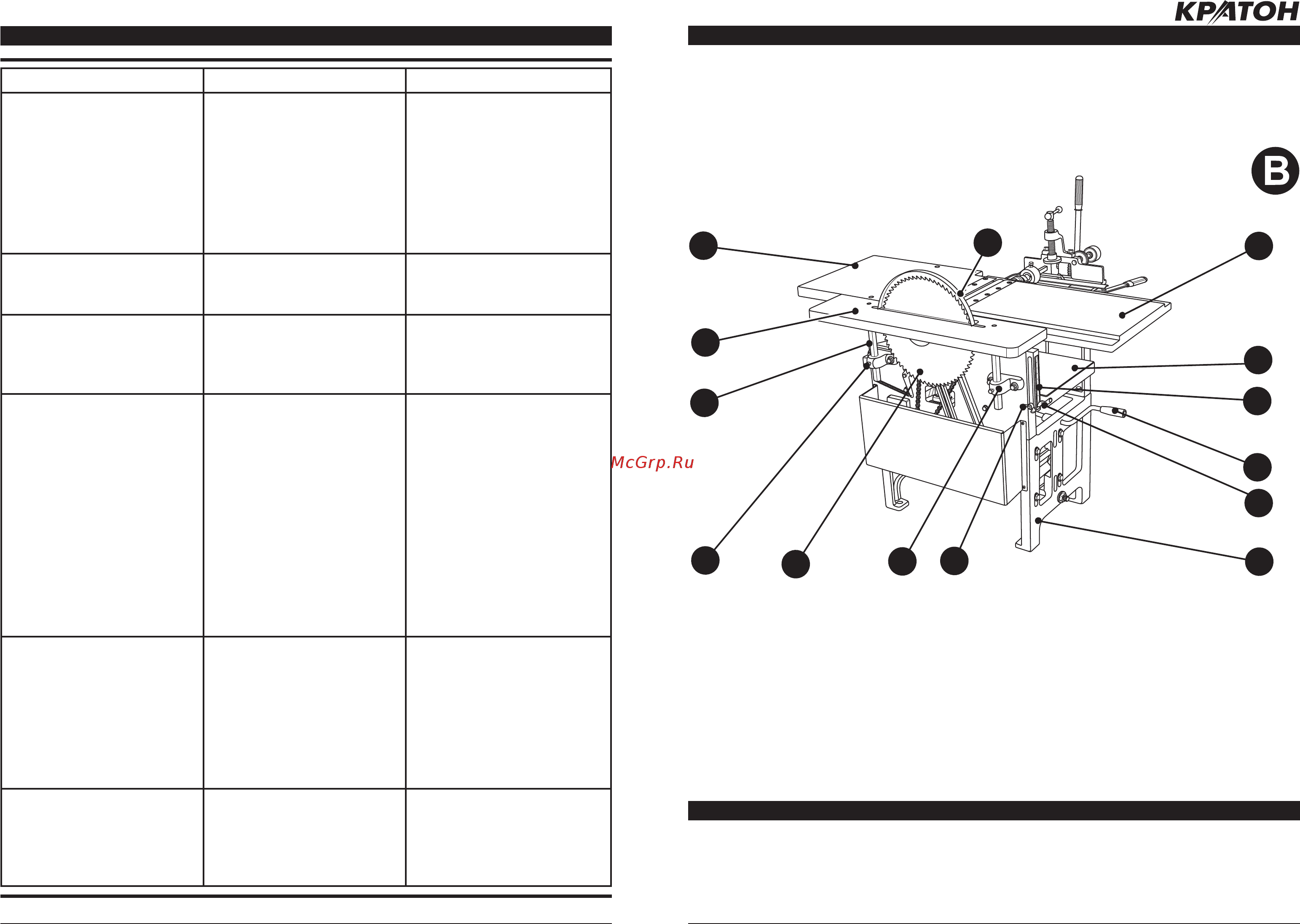

![Кратон wm-multi-06 4 01 03 006 [9/16] 29 28 22](/views2/1244677/page9/bg9.png)
11
УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ СТАНКА (РИС. А /В)
11 29
28
22
23
12
24
14
25
26
27
1
17. Электрокабель сетевой
18. Коробка электровыключателей (см.
рис. С)
19. Рычаг (вертикальное перемещение
фрезерного суппорта 21)
20. Электродвигатель
21. Фрезерный суппорт
22. Болт (2 шт.)
23. Ось (2 шт.)
24. Кожух транспортный
25. Линейка
26. Рукоятка (вертикальное
перемещение рейсмусовального стола
14)
27. Указатель
28. Гайка-барашек
29. Кронштейн (2 шт.)
УСТРОЙСТВО И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ (РИС. А /В)
Уважаемый пользователь! Станок данной модели имеет ряд конструктивных и
технологических особенностей улучшающих его технические характеристики и увели
-
чивающих срок его службы.
613
www.kraton.ru
26
ВИДЫ БРАКА И СПОСОБЫ ИХ УСТРАНЕНИЯ
Вид брака Вероятная причина Способ устранения
Мшистость на
поверхности пропила при
продольном пилении.
Затупились режущие
зубья пильного диска.
Пильный диск
неправильно зажат
на посадочной шейке
главного вала (биение
пильного диска при
вращении).
Заточить и развести
режущие зубья пильного
диска.
Снять пильный стол,
демонтировать пильный
диск, осмотреть его и
правильно закрепить.
Прижоги на поверхности
заготовки при продольном
пилении.
Большая скорость подачи,
режущие зубья пильного
диска затуплены.
Уменьшить скорость
подачи, заменить пильный
диск.
Сколы и вырывы на торце
заготовки при поперечном
пилении.
Профиль зубьев пильного
диска не соответствует
характеру пиления и
породе древесины.
Заменить режущий
инструмент на пильный
диск предназначенный для
поперечного пиления.
Непрямолинейность
обработанной
поверхности, местные
неровности обработки при
фуговании.
Непараллельность
плоскостей строгальных
столов в продольном
и поперечном
направлениях.
Рабочая поверхность
стационарного
строгального стола ниже
уровня режущей кромки
строгальных ножей
главного вала.
Проверить
параллельность
строгальных столов
поверочной линейкой
и отрегулировать их
положение.
Установить необходимый
расчетный уровень
режущей кромки
строгальных ножей
относительно
стационарного
строгального стола.
Мшистость, ворсистость,
сколы и вырывы при
фуговании.
Фугование против волокна
древесины, большая
глубина строгания
(толщина стружки), сырой
пиломатериал, затуплены
строгальные ножи.
Изменить положение
заготовки при подаче,
уменьшить глубину
резания регулировкой
положения подвижного
строгального стола,
заточить строгальные
ножи.
Мшистость
обрабатываемой
поверхности при
сверлении или
фрезеровании.
Неправильная заточка
сверла или фрезы.
Заточить в соответствии
с нормами режущий
инструмент.
ВНИМАНИЕ! В связи с постоянным техническим совершенствованием конструкции
станка возможны некоторые отличия между приобретенным Вами изделием и сведе-
ниями, приведенными в настоящей инструкции по эксплуатации, не влияющие на его
основные технические параметры и эксплуатационную надежность.
