Устройство станка

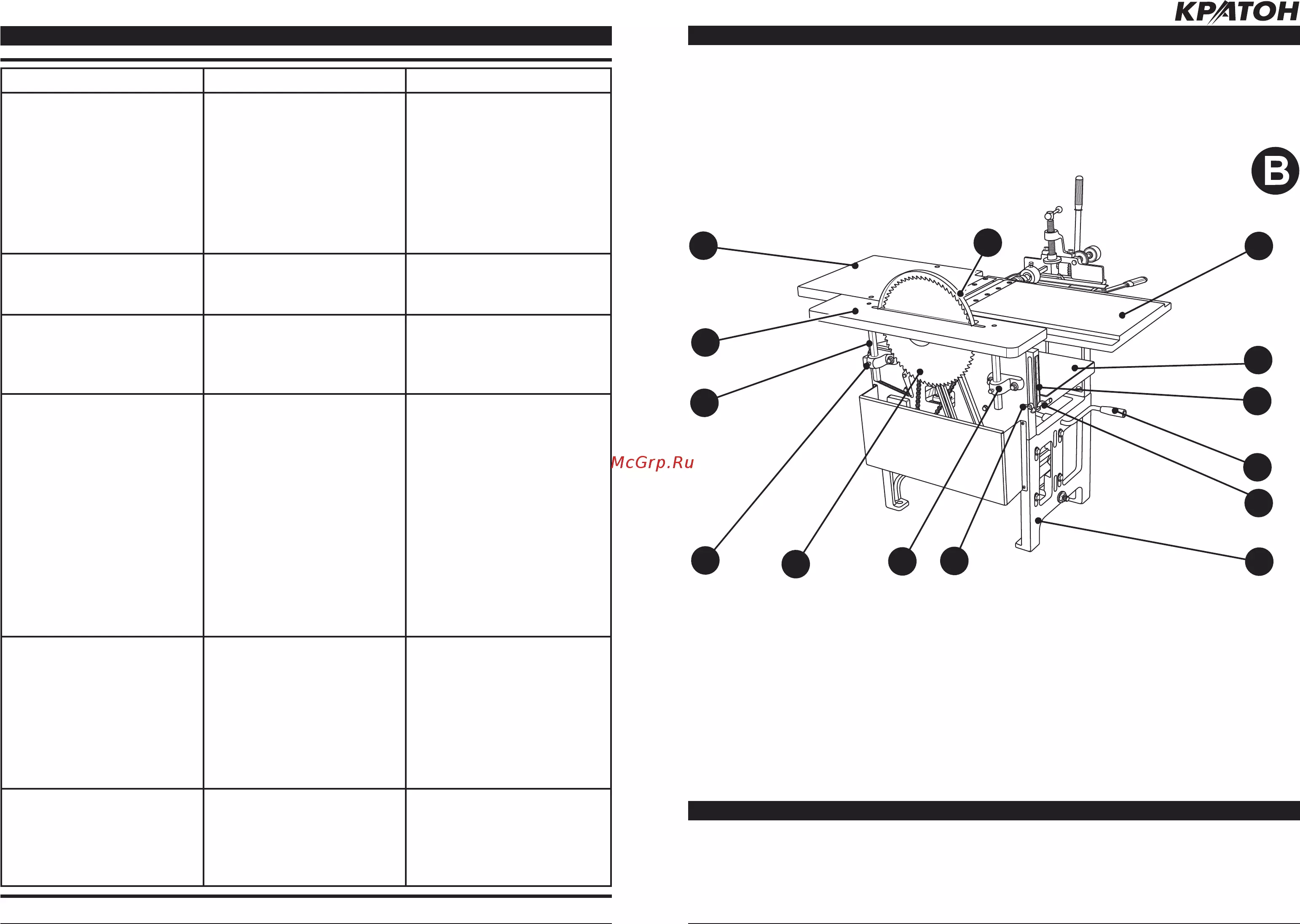

• Устройство станка представлено на рис.
А и рис. В. На основании 1 закреплены и
смонтированы основные исполнитель
-
ные узлы, механизмы движения и подач
станка. От электродвигателя 20 крутя
-
щий момент через кинематическую цепь
станка передается на главный (ноже-
вой ) вал 9. На главном (ножевом валу)
9 закреплен режущий инструмент станка
(диск пильный 11, строгальные ножи) и
сверлильный патрон 8. Сверлильный
патрон 8 предназначен для зажима хво-
стовиков сверл, фрез и оправок абразив
-
ного инструмента. Оправка 7 снабжена
разрезной втулкой для зажима режущего
инструмента (долота), используемого при
выполнении сверлильно-пазовальных ра
-
бот. На боковой поверхности основания
1 смонтирован фрезерный суппорт 21,
предназначеный для выполнения свер-
лильно-пазовальных, фрезерных и то-
карных операций. Кроме того с помощью
фрезерного суппорта 21 на станке можно
выполнять операции по заточке режуще
-
го инструмента. Управление фрезерным
суппортом 21 осуществляется
рычагами
3, 4 и 19 в трех координатных осях (по-
перечная, продольная и вертикальная по
-
дачи). На фрезерном суппорте 21 закре-
плены струбцина 5 и упор 25. Струбцина
5 предназначена для зажима заготовки
при выполнении сверлильно-пазовых и
фрезерных работ. Столы 6 и 13 образуют
собой строгальный стол станка. Винтом
16 механизма премещения строгального
стола 13 производят регулировку глубины
резания при выполнении операции фуго
-
вания. Процесс резания заготовки при
выполнении операции фугования и рейс
-
мусования выполняется строгальными
ножами закрепленными на главном валу
9. Стол рейсмусовальный 14 предназна-
чен для выполнения операции рейсмусо
-
вания. С помощью рычага 15 включают
(выключают) привод автоматической по
-
дачи заготовки при рейсмусовании, под
строгальные ножи главного вала 9. На-
ладку станка на определенный размер
заготовки выполняют рукояткой 26 вер
-
тикального перемещения рейсмусоваль-
ного стола 14. Размер толщины заготовки
(при рейсмусовании) определяют по ли
-
нейке 25 и фиксируют гайкой-барашком
28. Стол пильный 12 предназначен для
выполнения операции пиления. Про-
цесс пиления заготовки осуществляется
непосредственно вращающимся пиль
-
ным диском 11. Кожух защитный с рас-
клинивающим ножом 10 является предо
-
хранительным устройством и защищает
пользователя от травм и от случайного
соприкосновения с пильным диском 11.
Расклинивающий нож предотвращает
отдачу заготовки при пилении. Для ре-
гулировки положения пильного стола 12
в процессе наладки и замены пильног
о
диска 11 предусмотрены конструктивные
элементы 22, 23 и 29. Электропитание к
станку подводится сетевым электрокабе
-
лем 17. В коробке электровыключателей
18 расположены кнопки управления и за
-
щиты от перегрузок электродвигателя 20.
Кожух транспортный 24 закрывает диск
пильный 11 и используется при транспор
-
тировании и хранении станка.
Отличительные особенности станка
• При разработке конструкции и дизайна
изделия были учтены антропометриче
-
ские особенности потенциальных поль-
зователей, поэтому станок удобен (эрго
-
номичен) в работе и обслуживании.
• В одном станке совмещены несколько
деревобрабатывающих станков: фуго
-
вальный, рейсмусовальный, пильный,
сверлильный и фрезерный станки. При
переналадке
пользователь может исполь-
зовать его как заточной станок для заточ-
ки режущего инструмента (строгальные
ножи, пильный диск, сверла, фрезы, до
-
лото и др.).
УСТРОЙСТВО И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ (РИС. А /В)
www.kraton.ru
12 25
НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Внешнее проявление
неисправностей
Вероятная причина Метод устранения
Электродвигатель
работает в режиме
номинальных оборотов,
главный вал не
вращается.
Проскальзывание
клиновых ремней
вследствие
неудовлетворительного
натяжения клиновых
ремней.
Повреждение клиновых
ремней.
Натянуть клиновые ремни.
Заменить клиновые
ремни.
Электродвигатель не
запускается.
Нет напряжения в сети
электропитания.
Проверить наличие
напряжения в сети.
Электродвигатель
перегревается и
отключается.
Перегрузка станка.
Засорились стружкой
внутренние полости
электродвигателя.
Уменьшить подачу при
строгании или пилении
заготовки.
Продуть электродвигатель
через вентиляционную
решетку.
Сильная вибрация при
вращении главного вала.
Неправильная установка
строгальных ножей.
Вышли из строя
подшипники вследствии
недостаточной смазки или
ее полного отсутствия.
Проверить и правильно
установить строгальные
ножи.
Заменить подшипники и
заполнить подшипниковые
камеры смазкой.
Электродвигатель
работает в режиме
номинальных оборотов,
пильный диск при
пилении останавливается.
Затупились режущие
зубья пильного диска.
Ослабло крепление
пильного диска.
Заточить режущие зубья
пильного диска и развести
их.
Затянуть крепление
пильного диска.
При возникновении прочих неисправностей в работе станка необходимо обратиться
в сервисный центр, указанный в гарантийном свидетельстве.
