УСТРОЙСТВО И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ (РИС. А /В)
32
31
33
34

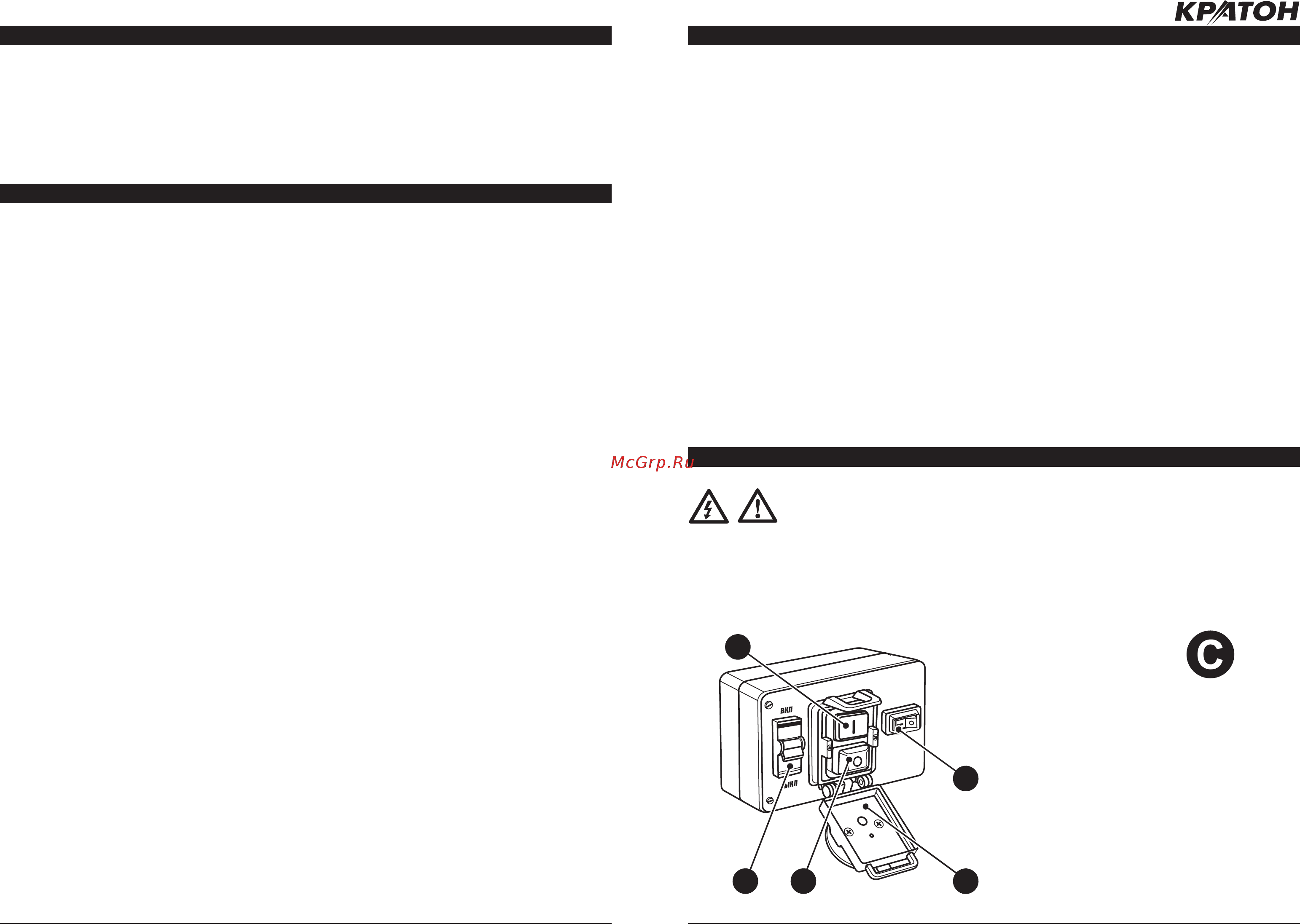

ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ СТАНКА ( РИС. С)
Сравните данные на фирменной табличке cтанка с данными
электрической сети в том помещении, где станок будет эксплу
-
атироваться. Напряжение и частота тока в сети должны соот
-
ветствовать данным на фирменной табличке. Не включайте и не выключай-
те cтанок под нагрузкой. Переключайте направление вращения главного вала
только при выключенном электродвигателе и полной остановке станка.
30
30. Кнопка “ПУСК”
31. Автоматический предохранитель
32. Кнопка “СТОП”
33.Крышка
34. Клавиша “РЕВЕРС”
• Габариты и многофункциональность
станка позволяют его использовать в
условиях мастерских ограниченной пло-
щади и для изготовления широкого спек-
тра столярных изделий.
• Переход от одного вида операции к дру-
гой занимает миниум времени в перена
-
стройке и наладке станка.
• Расположение центра масс и прочное
основание обеспечивают устойчивость
станка в работе.
• Конструкторские решения и технологии
примененные при проектировании и изго
-
товлении станка обеспечивают высокую
точность и качество поверхности обраба-
тываемых заготовок и снижают время на
настройку и переналадку станка.
• Технологические приспособления и
предохранительные устройства станка
обеспечивают надежное закрепление и
прижим обрабатываемой заготовки, и за-
щищают пользователя от травм.
• Электрооборудование и асинхронный
электродвигатель станка позволяют про-
изводить его подключение к бытовой сети
однофазного переменного тока напряже-
нием 220 В.
• Используемый в станке привод (клино-
ременная передача), минимальные зазо-
ры в шарнирных соединениях, надежные
подшипниковые узлы, высокая частота
вращения и тщательная балансировка
главного (ножевого) вала снижают шум
работающего станка и повышают его про-
изводительность.
24
www.kraton.ru
УТИЛИЗАЦИЯ
Утилизация
• Данный станок изготовлен из безопас-
ных для окружающей среды и здоровья
человека материалов и веществ. Тем не
менее, для предотвращения негативного
воздействия на окружающую среду, по
окончании использования станка (истече-
нии срока службы) и его непригодности к
дальнейшей эксплуатации станок подле
-
жит сдаче в приемные пункты по перера
-
ботке металлолома.
• Утилизация станка и комплектующих
узлов заключается в его полной разбор
-
ке и последующей сортировке по видам
материалов и веществ, для последующей
переплавки или использования при вто
-
ричной переработке.
• Упаковку станка следует утилизировать
без нанесения экологического ущерба
окружающей среде в соответствии с дей-
ствующими нормами и правилами на тер-
ритории страны использования.
ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
суппорт накрыть промасленной бумагой;
• Хранение станка следует производить в
отапливаемом, вентилируемом помеще
-
нии при отсутствии воздействия климати-
ческих факторов ( атмосферные осадки,
повышенная влажность и запыленность
воздуха) при температуре воздуха не ниже
+1
0
С и не выше +40
0
С с относительной
влажностью воздуха не выше 80%.
Содержание
19- Содержание
- Схема сборки
- Внимание позиции обозначенные знаком в спецификации к схеме сборки уста навливаются опционально в зависимости от модификации станка
- Правила безопасности www kraton ru
- Исключайте возможность непредна меренного включения станка при обслуживании и наладке станка на коробке электровыключателей закрепи те табличку не включать работают люди отключите станок от источника электропитания осторожно обращайтесь с сетевым кабелем исключайте воздействие любых факто ров температурных механических и др способных повредить электрическую изо ляционную оболочку сетевого электро кабеля станка вилку сетевого электро кабеля из электрической питающей сети розетки вынимайте только за специаль но предусмотреные на ней фишки хранение при неиспользовании станка отключите его от электрической питающей сети убе рите древесностружечную пыль с рабоче го места и станка снимите заготовки и режущий инструмент фреза сверло до лото со станка и установите защитные кожуха на пильный диск и рабочую зону строгальных ножей ограничьте доступ детей и посторонних лиц к станку технический уход за станком для надежной и безопасной работы сле дует регулярно производить периодиче ское обслуживан
- Также в болезненном или утомленном состоянии миг невнимания может обер нуться серьезной травмой снимайте регулировочные и гаечные ключи прежде чем включить станок убедитесь что на нем не остались регулировочные или гаечные ключи удлинительный кабель перед работой осмотрите удлинительный кабель при выявлении повреждений за мените его не перегружайте и не модифицируйте станок станок будет работать надежно и без опасно при выполнении только тех опе раций и с нагрузкой на которую он рас считан не изменяйте конструкцию станка для выполнения работ на которые он не рассчитан и не предназначен осторожно применение любых при надлежностей и приспособлений а также выполнение любых операций помимо тех которые рекомендованы данной ин струкцией может привести к несчастному случаю проверяйте исправность деталей и узлов станка перед началом работы внимательно осмотрите станок и убедитесь в его ис правности проверьте взаимное положе ние и соединение подвижных деталей отсутствие сломанных деталей правил
- Www kraton ru схема сборки
- Проверяйте установку всех защитных устройств и кожухов не используйте станок с неустановленными защитными устройствами во избежания затягивания и захвата вращающимися и движущимися узлами работающего станка ваших рук не поль зуйтесь защитными перчатками не включайте и не работайте на стан ке с незажатым режущим инструментом пильный диск строгальные ножи фреза сверло долото и др для каждого вида технологической опе рации используйте соответствующий ре жущий инструмент и приспособления перед включением пуском станка в ра боту убедитесь что режущий инструмент отведен от заготовки пуск станка в этом случае может привести к поломке режу щего инструмента и нанесению травм пользователю не приближайте руки и другие части тела к вращающимся и движущимся узлам и режущему инструменту работа ющего станка после выключения станка его главный ножевой вал и кинематиче ски соединенные с ним узлы продолжа ют вращаться по инерции еще некоторое время не прикасайтесь к ним без необ ходимости до их полной о
- Ционной оболочки и исправности вилки с заземляющим контактом ремонт данный станок изготовлен в полном со ответствии с требованиями правилами техники безопасности для исключения риска поражения электрическим током
- Ремонт станка должен проводить только сервисный центр указанный в гарантий ном свидетельстве
- Правила безопасности
- Их проверьте заготовку на отсутствие очень крепких сучков гнили трухлявости и других природных повреждений древе сины не обрабатывайте некачественную древесину используйте только заточенный режу щий инструмент риск травмы поломки инструмента или порчи заготовки увели чивается если режущий инструмент зату плен или непригоден к использованию при выполнении операций сверления фрезерования и рейсмусования зажи майте и подавайте заготовку к режущему инструменту с помощью технологических приспособлений станка при выполнении операций фугования и пиления заготовки применяйте толкатель при обработке заготовки большой длины используйте дополнительные опоры для фиксации ее незакрепленных концов занимайте позицию сбоку от линии подачи заготовки на режущий инструмент тем самым вы избежите травм при возможной отдаче заготовки от режущего инструмента измерения обработанной заготовки про изводите измерительным инструментом рулетка штангенциркуль шаблон и др вне станка на рабочем столе верстаке измерен
- Дополнительные правила безопасности
- 7 8 9 10 11 12
- 18 19 20 21
- Дополнительные правила безопасности
- 29 28 22
- 35 36 37 13
- Толкатель
