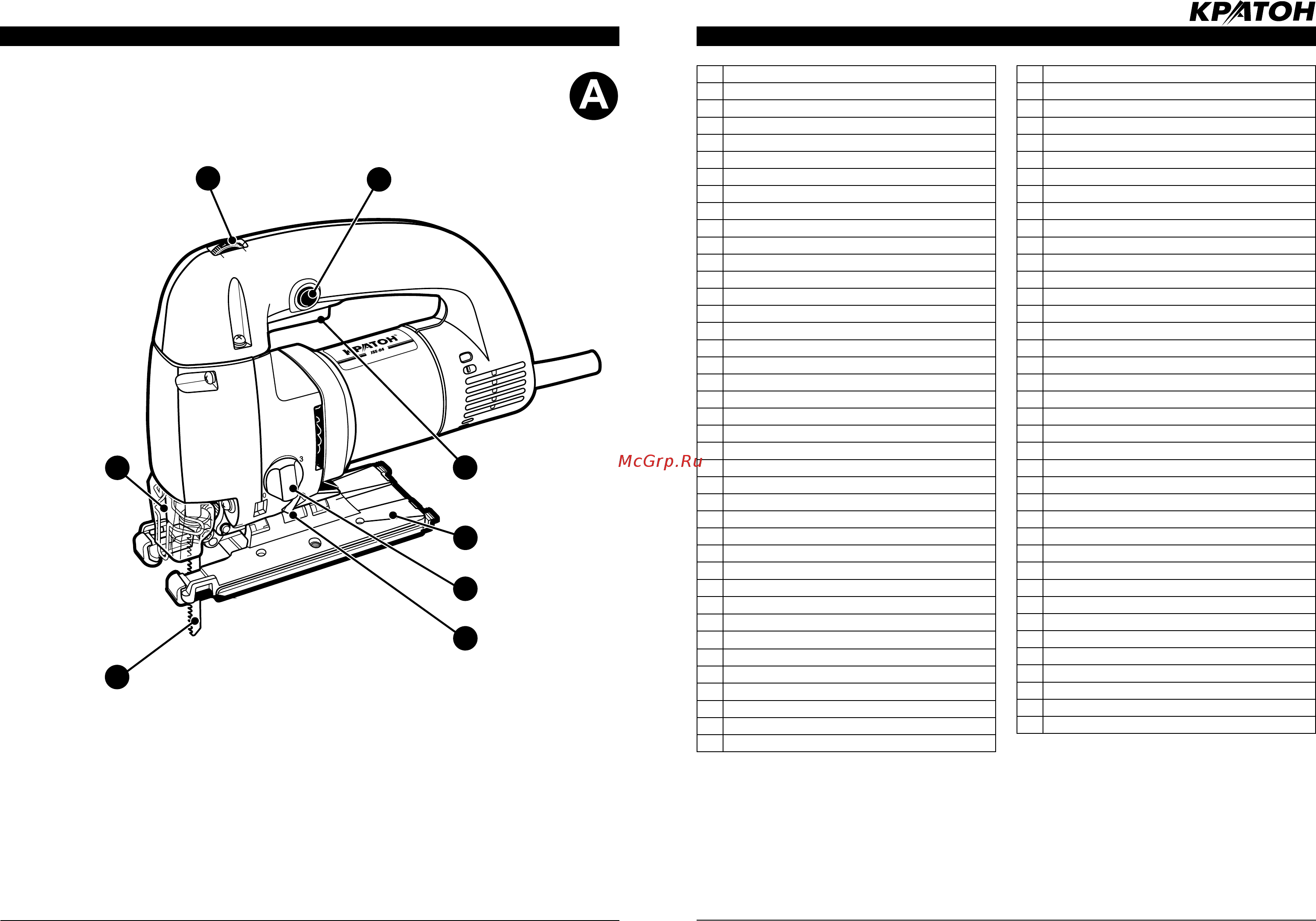

Электронный регулятор
частоты колебаний
Фиксатор
кнопки пуска
Экран
Пильное
полотно
Переключатель
маятникового хода
Подошва
Кнопка
пуска
Переключатель
режимов обдува
6
УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ ЛОБЗИКА
1
2
3
4
5
6
7
8
11
CХЕМА СБОРКИ
1 Винт
2 Шайба
3 Ограничитель
4 Винт
5 Шайба
6 Крышка корпуса редуктора
7 Пружина
8 Штифт
9 Кожух противовеса
10 Хомут
11 Шток
12 Прижим
13 Винт
14 Пружина
15 Винт
16 Подшипник
17 Винт
18 Шайба
19 Эксцентрик
20 Противовес
21 Шайба
22 Толкатель
23 Зубчатое колесо
24 Подшипник
25 Винт
26 Стопорное кольцо
27 Подшипник
28 Корпус редуктора
29 Стопорная шайба
30 Заглушка
31 Чайка
32 Переключатель режимов качания
33 Штифт
34 Переключатель режимов обдува
35 Шайба
36 Ось
37 Пружина
38 Шайба
39 Подошва
40 Прижим
41 Болт
42 Подошва
43 Винт
44 Подошва
45 Прижим
46 Шайба
47 Шайба
48 Болт
49 Пилкодержатель
50 Штифт
51 Пыльник
52 Ось
53 Стопорная шайба
54 Ролик в сборе
55 Экран
56 Втулка
57 Подшипник
58 Ротор
59 Диффузор
60 Статор
61 Подшипник
62 Втулка резиновая
63 Шилдик
64 Корпус двигателя
65 Щеткодержатель
66 Щетка
67 Винт
68 Прижим
69 Дроссель
70 Электронный регулятор
71 Конденсатор
72 Левая рукоятка
73 Правая рукоятка
74 Провод
75 Муфта сетевого шнура
76 Винт
77 Левая половина рукоятки
78 Винт
79 Винт
