Подошва

Фиксирующий

винт

Пильное

полотно

Фиксирующий

винт

Опорный

ролик

Перед сборкой или настройкой обязательно отсоедините инстру-

мент от питающей сети. Регулярно проверяйте, чтобы пильное

полотно было острым, без дефектов или повреждений.

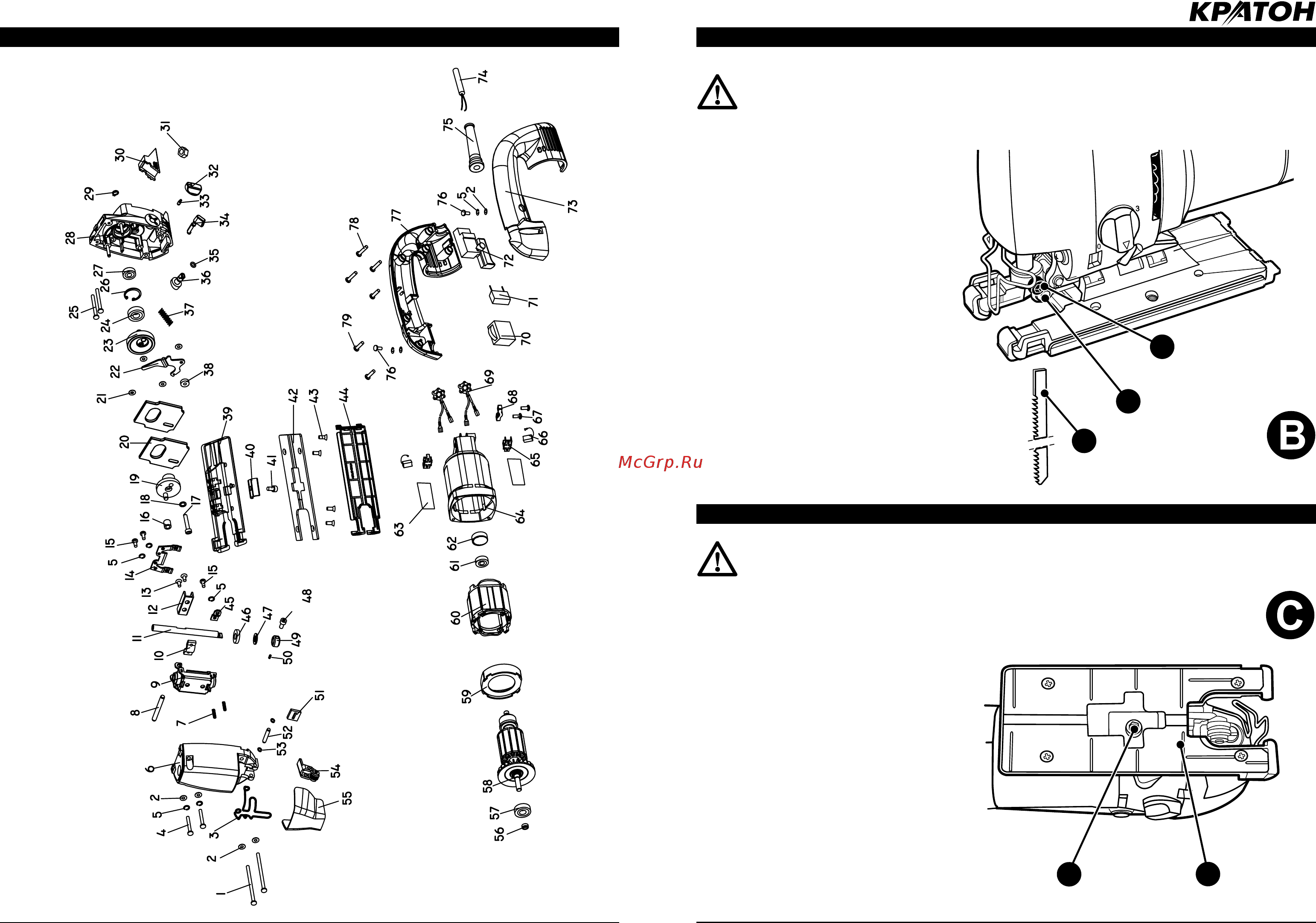

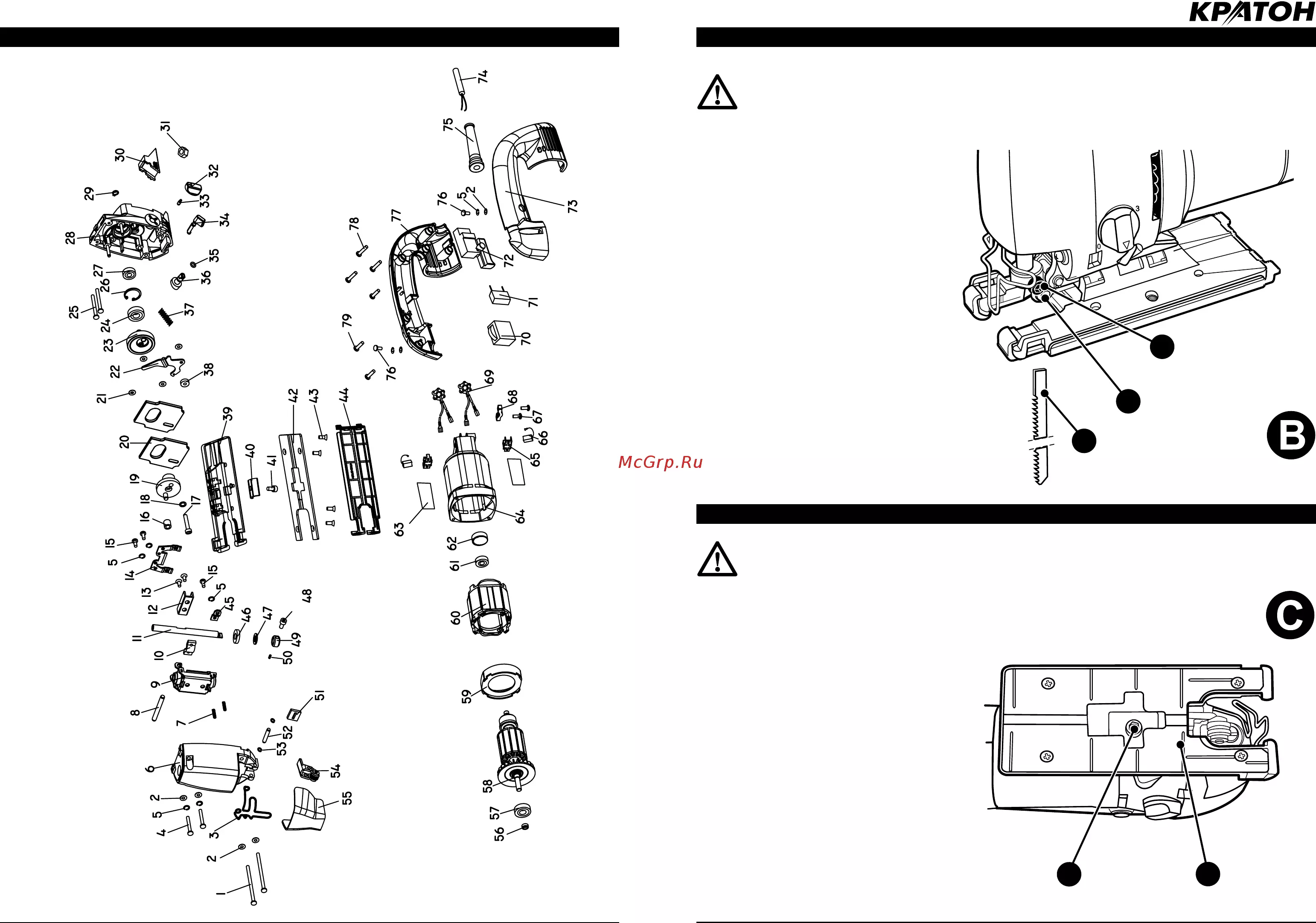

УСТАНОВКА ПИЛЬНОГО ПОЛОТНА (РИС. B)

• Шестигранным ключом ослабьте

фиксирующий винт 9.

• Вставьте пильное полотно 7 в

зажимное устройство до упора.

Пильное полотно должно точно

входить в паз опорного ролика 10.

• Надежно затяните фиксирующий

винт 9 шестигранным ключом.

Перед сборкой или настройкой, обязательно отсоедините инстру-

мент от питающей сети.

• Шестигранным ключом ослабьте

фиксирующий винт 11.

• Передвигая подошву 4 установите

необходимый угол наклона.

• Надежно затяните фиксирующий

винт 11 шестигранным ключом.

УСТАНОВКА УГЛА РАСПИЛА (РИС. С)

411

CХЕМА СБОРКИ
