Montering

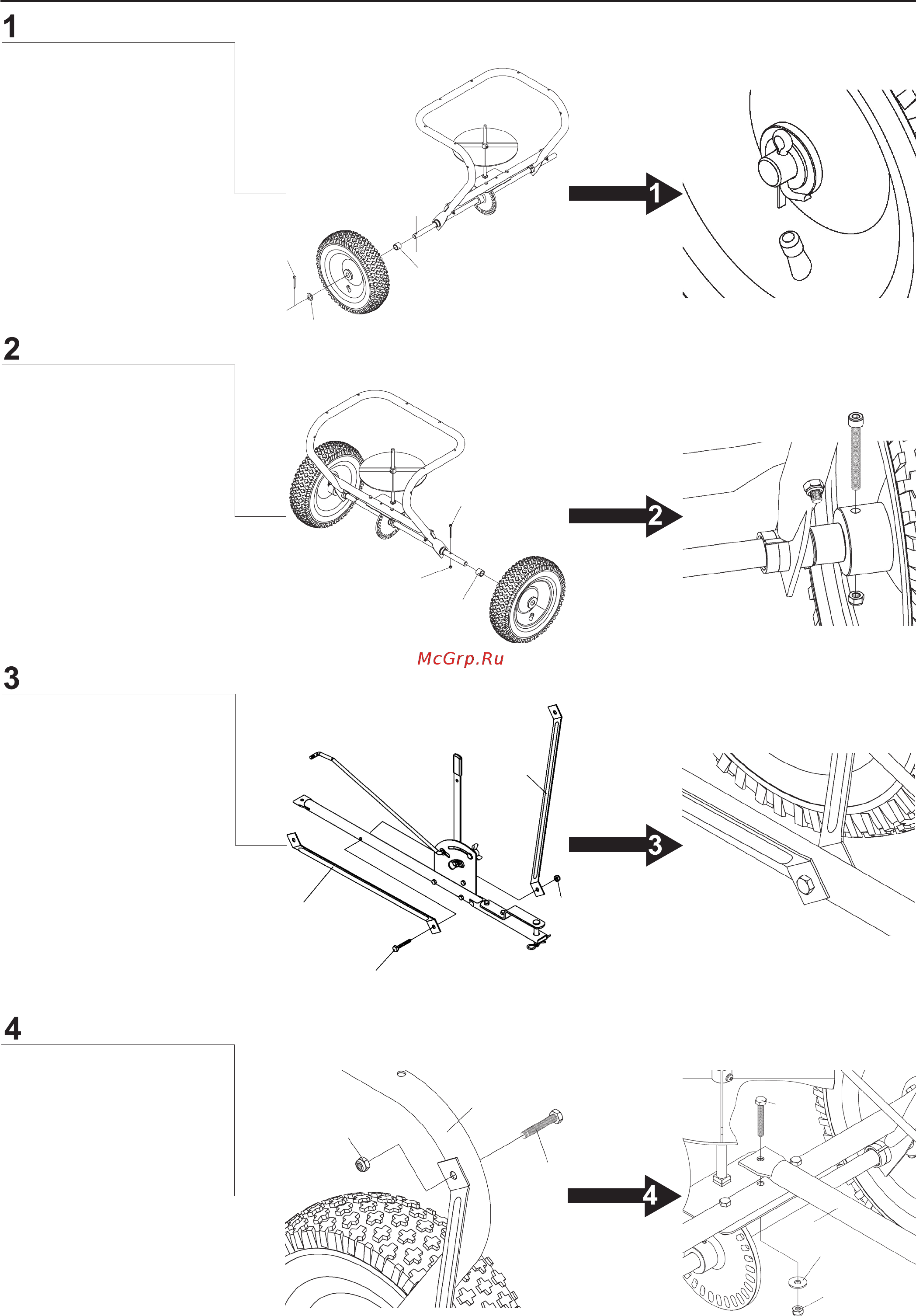

Monter akselbøs (K) på

impeller enhed(M) og lås.

Dernæst monter hjul (Q)

samt skive(J), lås med

split (D) Bøj for at fastgør.

Monter akselbøs (K) på

akslen af impeller enhed

(M) og lås. Dernæst

monter hjul (Q) og afstem

med hullet i hjulet og

isæt Bolt (C) fastgør med

møtrik (E).

Monter støttebeslag (O)

i højre og venstre side

på koblingsaksel (N)

fastgør med bolt (A) og

møtrik (F) Sikre at

beslagene er monteret

korrekt og at vinklen er

afstemt til hullerne i

impeller rammen (M)

Fastgør den anden ende

af støttebeslagene (O)

på rammen af impeller

enheden(M) Fastgør med

bolt (A) og møtrik (F)

Monter koblingsaksel (N)

på impeller enheden(M)

fastgør med bolt (B) samt

skive (H) og møtrik (F)
