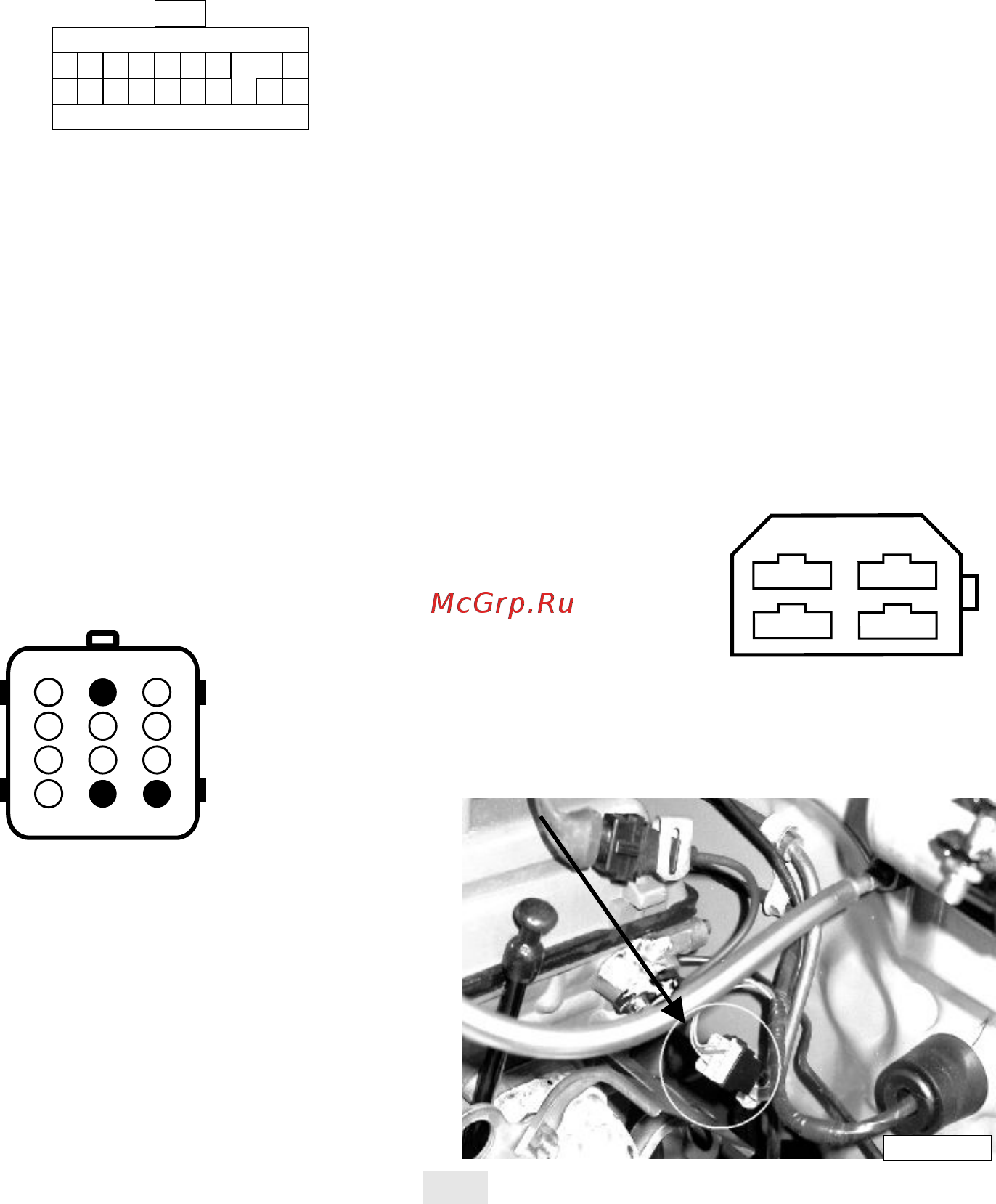

использование красного ключа обучение ключей активация чистого иммобилизатора перевод в режим технического обслуживания и т д всегда необходимо отключать провод идущий от БК к контакту И К линия 3 6 Особенности подключения в автомобилях ВАЗ 10 и 15 семейств Подключите прибор согласно инструкции в пунктах 3 1 3 2 Подключение к диагностической колодке ОВП II или 3 5 Подключение в 12контактпую диагностическую колодку Внимание Если на автомобиле не установлен иммобилайзер АПС 4 то необходимо ввести перемычку между контактами 9 и 18 в разъеме для подключения блока иммобилайзера расположенного под панелью приборов рядом с контроллером впрыска Внешний вид разъема приведен на рис 3 6 Контакт с черным кембриком подсоедините к корпусу автомобиля или контакту 12 диагностической колодки Контакт с красным кембриком подключите к цепи 12 В защищенной предохранителем или контакту 2 диагностической колодки Внимание На автомобилях Соболь Газель выпушенных после 2001 г напряжение на контакт 2 приходит после замка зажигания Для правильной работы компьютера необходимо провод идущий к контакту подсоединить к цепи постоянно соединенной с аккумулятором и защищенной предохранителем РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ БЛОКА ИММОБИЛАЙЗЕРА 9 10 18 20 Рис 3 6 Контакт с желтым кембриком заизолируйте Жгут 1 с коричневым красным оранжевым белым черным зеленым и желтым проводами подключается в гнездо I модуля связи с ЭБУ ключом в соответствии с обозначением рис 3 1 Зеленый провод подключается к контактам датчика скорости рис 3 8 На проводе идущем от контакта датчика скороспг желтый или зеленый провод зачистите 5 мм Подключите методом скрутки зеленый провод от компьютера к зачищенному проводу датчика скорости 1 контакт датчика скорости Место соединения заизолируйте 3 7 Подключение в 12 контактный разъем в автомобилях ГАЗ УАЗ с ЭБУ МИКАС 5 4 7 1 7 2 Автомобили ГАЗ могут комплектоваться другим типом диагностических колодок Внешний вид колодки ДК приведен на рис 3 7 Необходимо подключить провода согласно их цветам с помощью переходника с одиночными контактами ДАТЧИК СКОРОСТИ КОЛОДКА МАМА 1 датчика скорости ДИАГНОСГИЧЕСКАЯ КОЛОДКА ВИД СВЕРХУ Рис 3 8 о ф I Колодка датчика скорости для а м ГАЗ расположена рядом с отверстием для прокладки кабеля около рулевой колонки рис 3 9 Контакт 2 12 В Контакт 11 К лнння Контакт 12 Масса Рис 3 7 Диагностическая колодка может находиться под капотом с правой стороны от водителя Переходник шлейф с разъемом и тремя контактами подключается в гнездо 3 ключом в соответствии с обозначением рис 3 1 Контакт с белым кембриком подключите к цепи К линии диагностики к контакту 11 диагностической колодки К линия рис 3 7 Вниманте При работах связанных с работой с К линией диагностика двигателя на СТО 8
