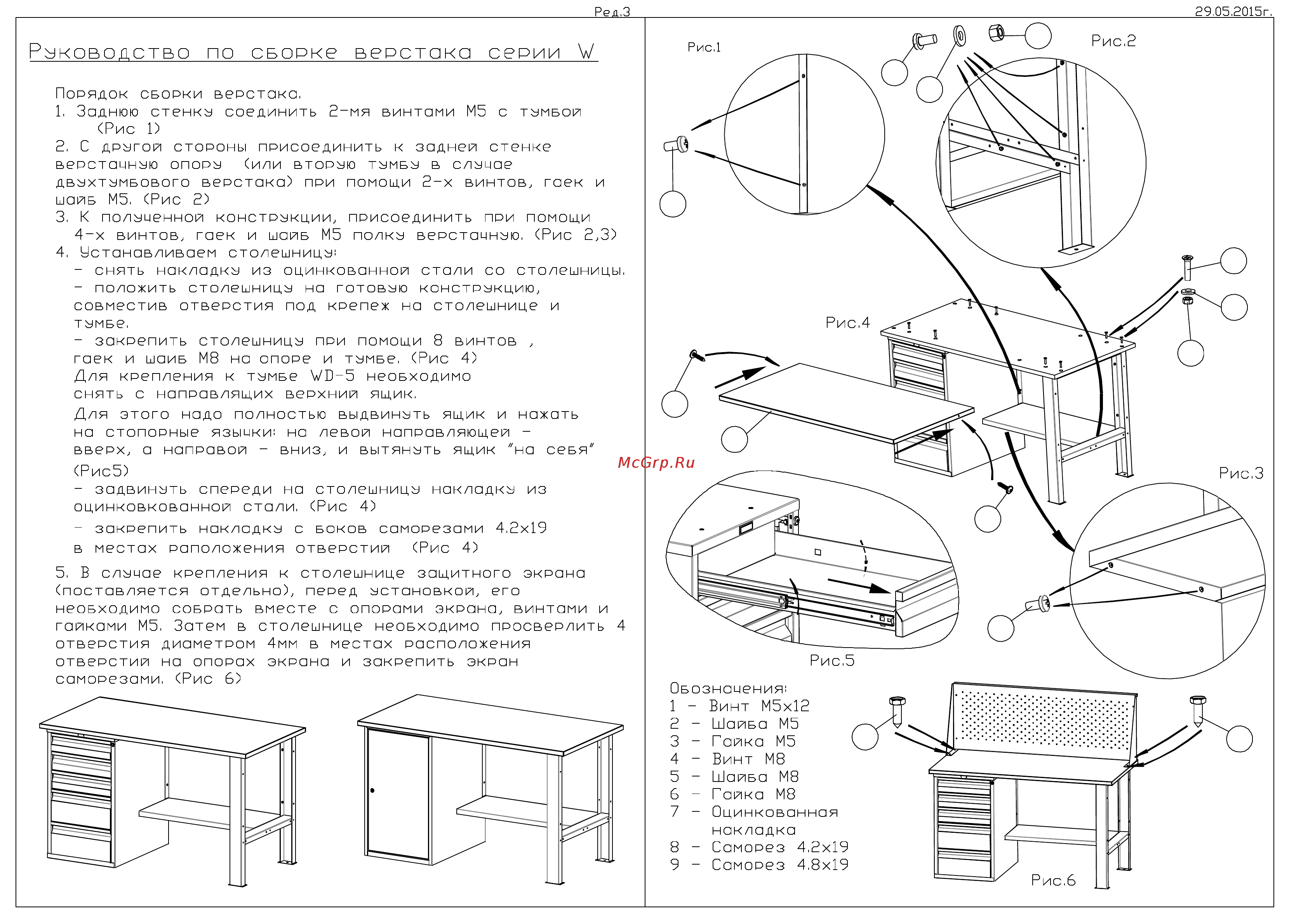

Ред З Руководство по СБОРКЕ верстака сепии V ПОРЯДОК СБОРКИ верстака 1 Заднюю стенка соединить 2 мя винтами М5 с ТУМБОЙ Рис 1 2 С ДРУГОЙ СТОРОНЫ присоединить к задней стенке верстачную ОПОРУ Сили ВТОРУЮ ТУМБУ В случае ДВУХТУМБОВОГО верстака ПРИ ПОМОЩИ 2 Х ВИНТОВ гаек и шаив М5 Рис 2 3 К полученной КОНСТРУКЦИИ присоединить ПРИ ПОМОЩИ 4 х винтов гаек и ЫОИБ М5 ПОЛКУ верстачную Рис 2 3 4 Устанавливаем столешницу снять накладка из оцинкованной стали со столешницы положить столешница на ГОТОВУЮ КОНСТРУКЦИЮ совместив отверстия под крепеж на столешнице и тумье закрепить столешницу ПРИ ПОМОЩИ 8 винтов гаек и ШОИБ М8 на опоре и тумве Рис 4 Для крепления к тумве УБ 5 неовходимо снять с направлящих верхний ящик Для этого надо полностью ВЫДВИНУТЬ ЯЩИК И нажать на стопорные язычки на левой направляющей вверх а неправой вниз и ВЫТЯНУТЬ ящик на севя Рис5 задвинуть спереди на столешницу накладку из оцинковкованнои стали Рис 4 закрепить накладку с БОКОВ саморезами 4 2x19 в местах раположения отверстии Рис 4 5 В случае крепления к столешнице защитного экрана поставляется отдельно перед установкой его неовходимо СОБРОТЬ вместе с опорами экрана винтами и ганками М5 Затем в столешнице неовходимо просверлить 4 отверстия диаметром 4мм в местах расположения отверстии на опорах экрана и закрепить экран саморезами Рис 6 29 05 2015г
