Практик cb-12 s23099521202 Инструкция по эксплуатации онлайн
1
2
x 4
11
10
Пояснения к инструкции.
1. Последовательность сборки указана порядковым номером в нижнем левом углу каждого изображения
сборочной операции.
2. Устанавливаемые элементы конструкции выделены на изображении серым цветом.
3. Тип и количество крепежных изделий для сборочной операции указан в левом верхнем углу ее изображения.
4. Скоба вставляется таким образом, чтобы V-образная выемка была с противоположной стороны от боковой
стенки.
Рекомендации по эксплуатации шкафа для документов.
1. Установку шкафа следует производить на ровной горизонтальной поверхности.
2. Загрузку шкафа (документами и т.п.) следует начинать с нижней части шкафа.
3. Рекомендуется распределять груз по поверхности полок шкафа по возможности равномерно для
равномерной загрузки крепежных элементов.
4. При установке шкафа CB-11, CB-13 в качестве антресоли на шкаф CB-12, CB-14 необходимо наклеить
4 амортизатора на его нижнюю поверхность для устранения скольжения крашенных поверхностей.
Примечания
1. Отверстия под установку втулок в крыше и пороге, в случае необходимости (не входят втулки), очистить от
краски.
2. Возможны конструктивные изменения, не учтенные в данной инструкции.
3. Допускается проводить работы по поз. 8, 9 и 10 в горизонтальном положении шкафа.
4. После установки порога следует установить пластиковую прямоугольную втулку (как показана в пункте
схемы 5).

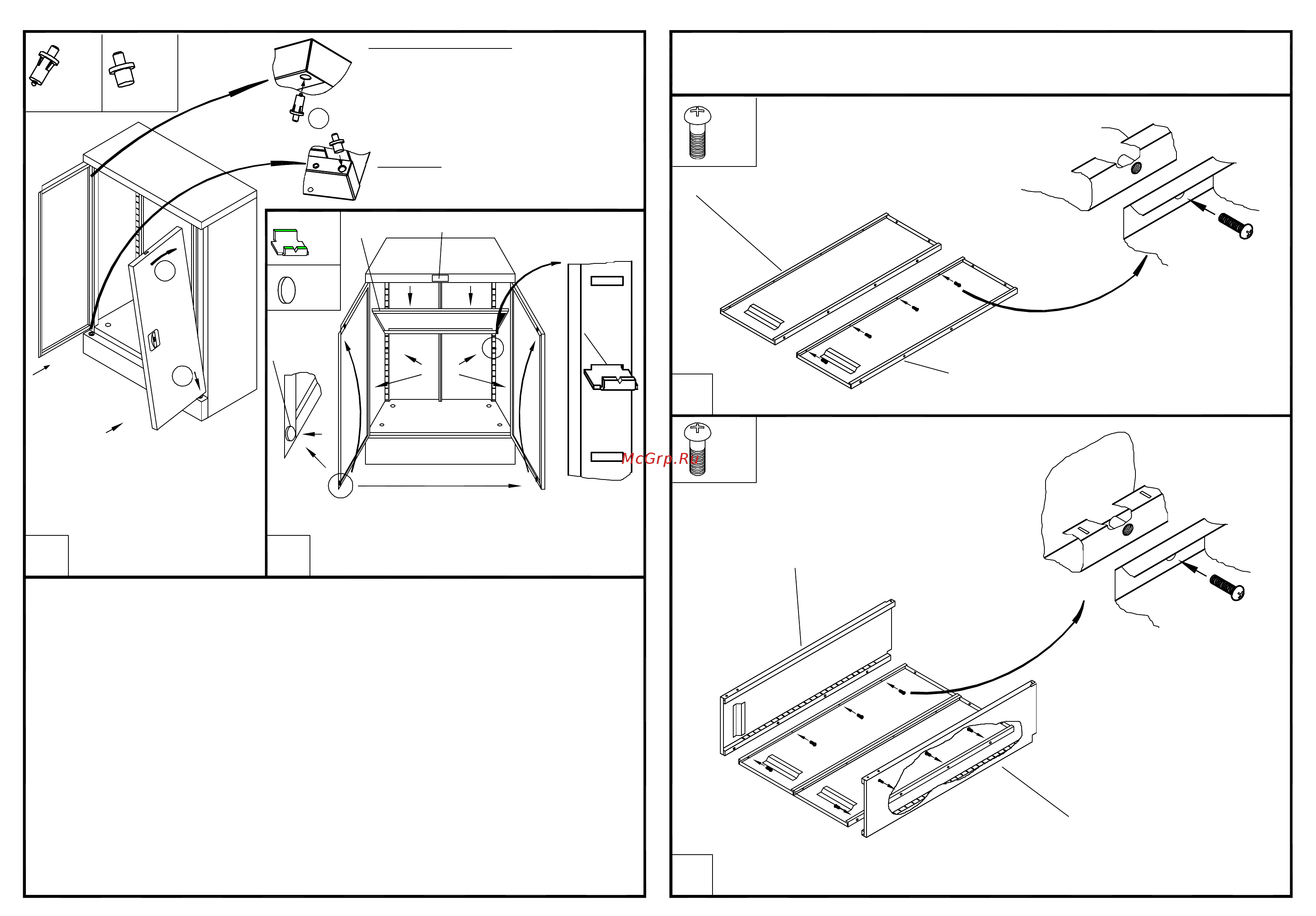

Инструкция по сборке шкафа
для документов
x 2
x 4
Место для этикетки ПРАКТИК
CB-12, CB-14, (CB-02, CB-04, CB-07).
Редакция от 08.05.14
Дверь
правая
Дверь
левая
Полка
Амортизатор
Скоба
Стенка задняя левая
Стенка задняя правая
Винт
x 4
Винт
Стенка боковая правая
Стенка боковая левая
x 8
1
Установить амортизаторы для плотного закрывания дверей.
Количество устанавливаемых амортизоторов (два или четыре)
зависит от закрывания дверей. Если двери после сборки
закрываются плотно и без люфта, допускается не ставить
амортизаторы.
2
3
Порядок установки дверей:
1. Вставить оси в отверсти до упора
- в нижнее отверстие обычную пластиковую ось
- в верхнее отверстие пластиковую ось с
подпружиненным стальным стержнем
2. Одеть дверь на нижнюю ось.
3. Подвести верхний угол двери к оси, утопить
шток оси и вставить дверь. Ось должна
"отщелкнутся" в отверстие двери.
Примечание. Перед установкой двери убедитесь что
шток оси свободно входит в отверстия, при
необходимости ( не входит шток ) очистить отверстия
от краски.
1
x 2
