Практик ls/le-31 s23099531102 Инструкция по эксплуатации онлайн
29.05.14Редакция от
-31.
пользования LS-31.

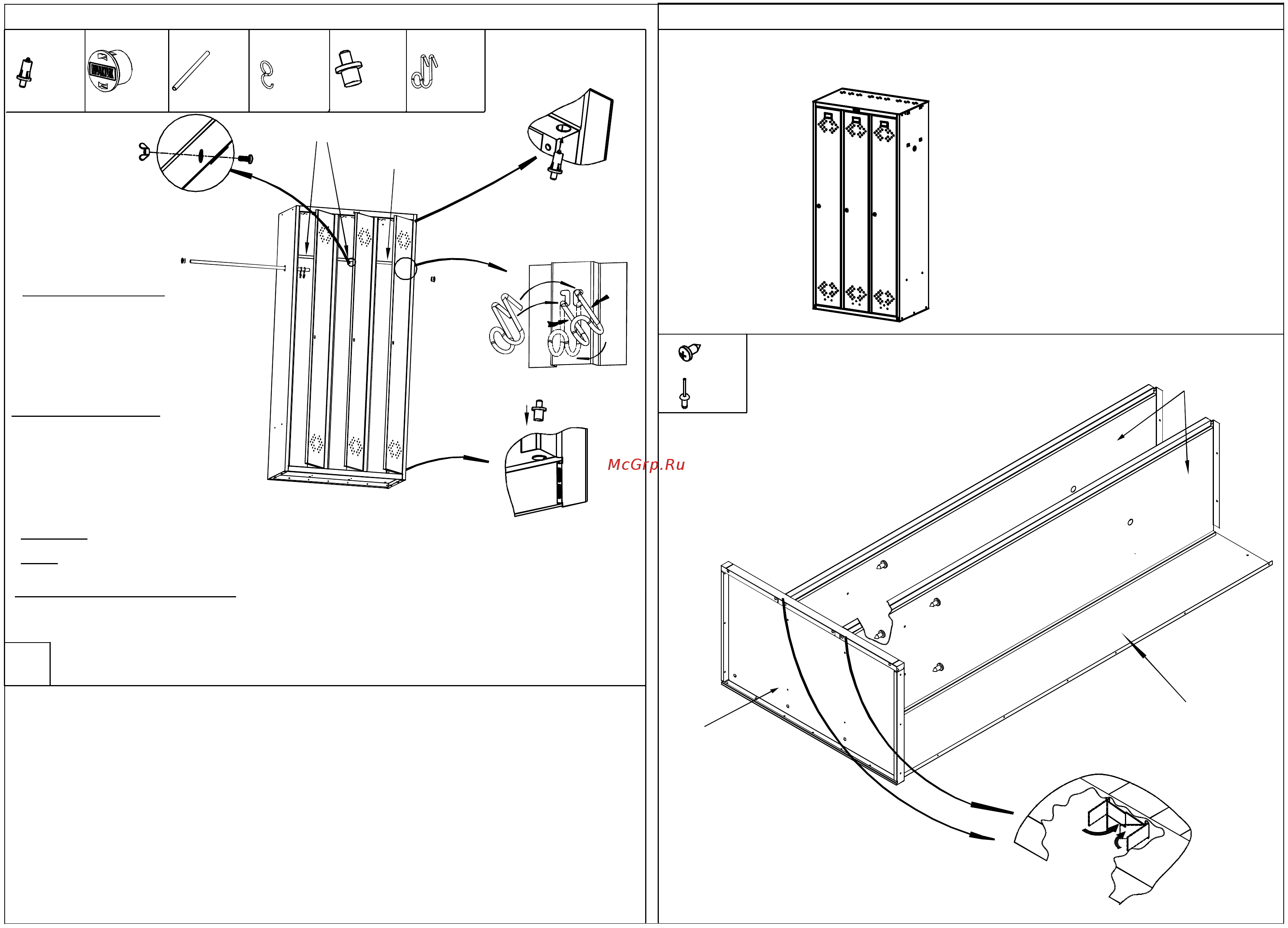

Инструкция по сборке шкафа индивидуального
Перегородка
правая (широкая)
Стенка задняя
1. Установить перегородки,
отогнуть язычки согласно выноске.
2. Вкрутить шурупы (установить заклепки).
Ребро
Ось
x 3x 3
x 6x 1
Полка левая
x 2
x 3
Полка правая
2
3
1
Крючок
Ось
В каждую ячейку по 2 штуки.
6
изображения сборочной операции.
указан в левом верхнем углу изображения.
Порядок установки крючка для полотенца:
1. Установить крючок прямыми концами в отверстие ребра по диагонали (см. рис.9)
2. Сжать крючок
3. Повернуть крючок вниз, так чтобы правый и левый загиб стали параллельны
Порядок установки дверей:
1. Вставить оси в отверстия в дне и крыше
до упора (рис 7,8):
-
в нижнее отверстие обычную пластиковую ось;
- в верхее отверстие пластиковую
с подпружиненным металлическим стержнем;
2. Одеть дверь на нижнюю ось.
3. Подвести верхний угол двери к верхней оси, утопить подпружиненный шток оси и
вставить дверь. Ось должна "отщелкнутся" в отверстие двери.
Примечание. Перед установкой двери убедитесь что шток оси свободно входит в отверстия, при
необходимости ( не входит шток ) очистить отверстия от краски.
Важно! При наличии вертикального люфта двери, необходимо устранить его, путем подкладывания
регулировочной шайбы (входит в комплектацию) под ось
При установке трубы, S-образные крючки одевать изнутри локера.
Пояснения к инструкции.
1. Последовательность сборки указана порядковым номером в нижнем левом углу каждого
2. Тип и количество крепежных изделий и комплектющих для основных сборочных операций
Рекомендации по эксплуатации шкафа.
1. Установку локера следует производить на ровной горизонтальной поверхности.
Примечания
1. Возможны конструктивные изменения, не учтенные в данной инструкции.
Основание
LS
Конструкция шкафа предусматривает
сборку или на саморезах, или на
заклепках. В случае сбора на заклепках,
они устанавливаются вместо саморезов,
а также дополнительно в местах,
указанных на рисунках.
Стрелки с цифрами обозначают
порядок действий при установке
Примечание:
x 4
x 4
или
Порядок установки полок:
1. Установить правую полку в зацепы на
правой стенке и перегородке.
2. Установить левые полки одной
стороной в зацепы.
3. Вторую сторону левых полок закрепить
винтами и гайками-"барашками" (рис.6)
рис. 6
рис 7.
рис 8.
рис 9.
