Вид сзади шкафа
29.05.14
Стенка боковая
Рис. 5
Крыша
Стенка задняя
Крыша
Редакция от
3
x 4
LS-31.
x 4
Рис. 4
Обратите внимание:
Нижний ряд шурупов, крепящих задние стенки
к основанию вкручивать в последнюю очередь
2
4
5
1. Установить локер вертикально
2. Вкрутить два шурупа (2 заклепки),(рис. 4)
3. Установить крышу, и отогнуть язычки. (рис 5)
Примечание: Боковые гибы крыши вставляются внутрь шкафа между боковой
стенкой и язычками. Задний гиб согласно вырубки.
5. Установить дверные упоры согласно рис.5
Рис. 2
1
2
Рис. 1
Выступ
отогнуть
стенка
Боковая
Основание
Выступ
отогнуть
2
Рис. 3
2
3
1

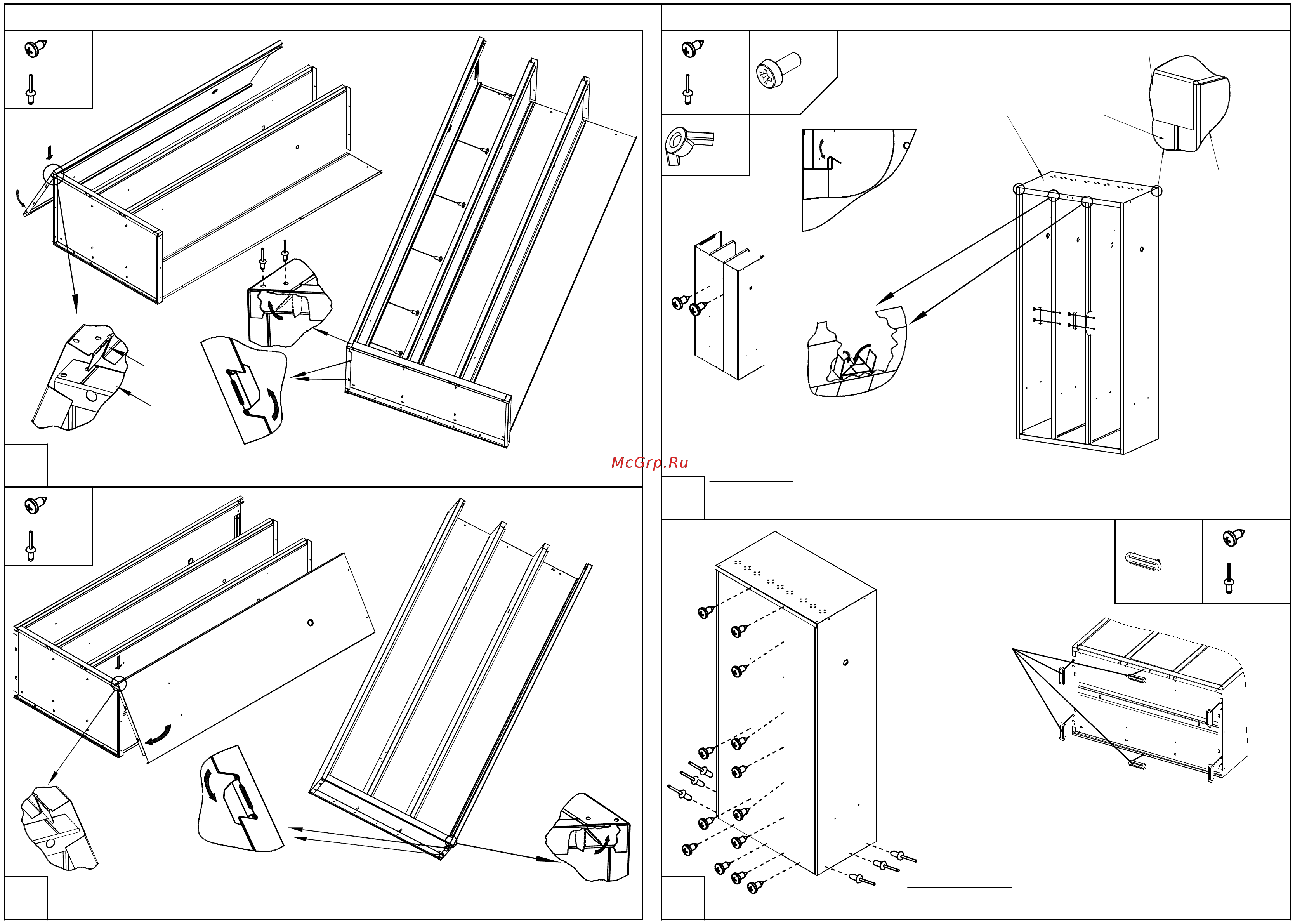

1. Установить левую боковую стенку (Рис. 1)
2. Отогнуть язычки и вкрутить шурупы (установить заклепки)(Рис. 2)
1. Установить правую боковую стенку (Рис 3).
2. Отогнуть язычки и вкрутить шурупы (установить
заклепки), анологично предыдущей операции.
x 6
x 6+2
или
x 6
x 6+2
или
x 2
x 2
или
Вкрутить шурупы
(установить заклепки)
x 13
или
на 150°-180°
отогнуть
Язычок
на 150°-180°
отогнуть
Язычок
Установить пластиковые подпятники в
соответствующие отверстия на
основании шкафа, согласно рисуннка
Подпятник
x 13+6
x 6
