LS(LE)-41
Стенка боковая
Крыша
Стенка задняя
Вид сзади шкафа
3

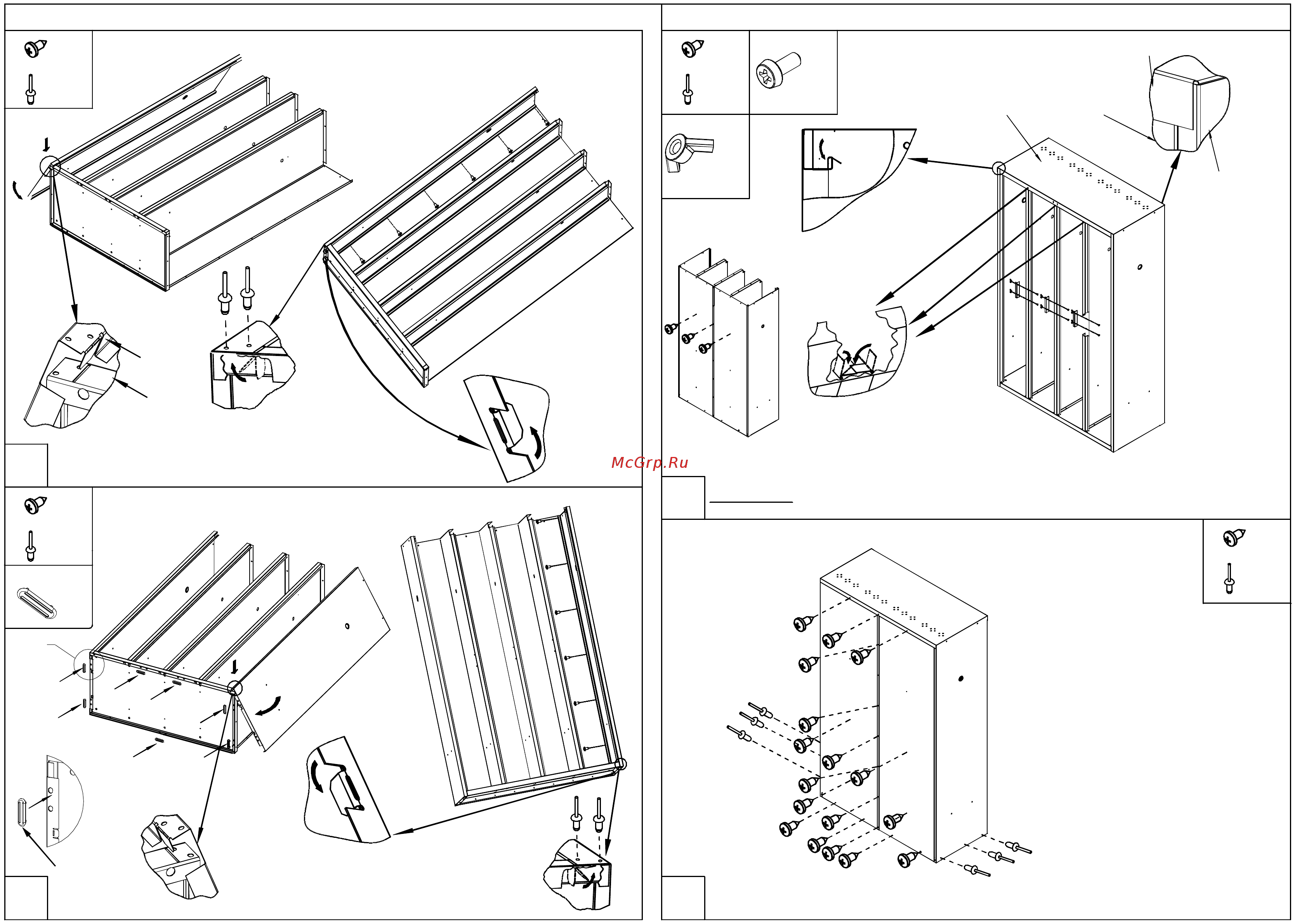

1. Установить локер вертикально
2. Вкрутить три шурупа (установить 3 заклепки) (рис.1)
3. Установить крышу, и отогнуть язычки.(Рис.2)
Примечание: Боковые гибы крыши вставляются внутрь шкафа между боковой
стенкой и язычками. Задний гиб согласно вырубки.
Крыша
1. Установить левую боковую стенку
2. Отогнуть язычки и вкрутить шурупы (установить заклепки)
2
1
Основание
Боковая
стенка
отогнуть
Выступ
1
2
отогнуть
Выступ
Рис. 1
Рис. 2
Заднюю стенку крепить
к дну в последнюю
очередь.
x 6
x 6+2
или
x 6
x 6+2
или
x 6
x 3
x 3
или
x 6
x 17
или
x 17+6
Ввернуть шурупы
(установить заклепки)
согласно рисунку.
1. Установить правую боковую стенку
2. Отогнуть язычки и вкрутить шурупы (установить заклепки)
3. Установить подпятники
Язычок
отогнуть
на 150°-180°
Язычок
отогнуть
на 150°-180°
Вид C
C
Подпятник
x 7
