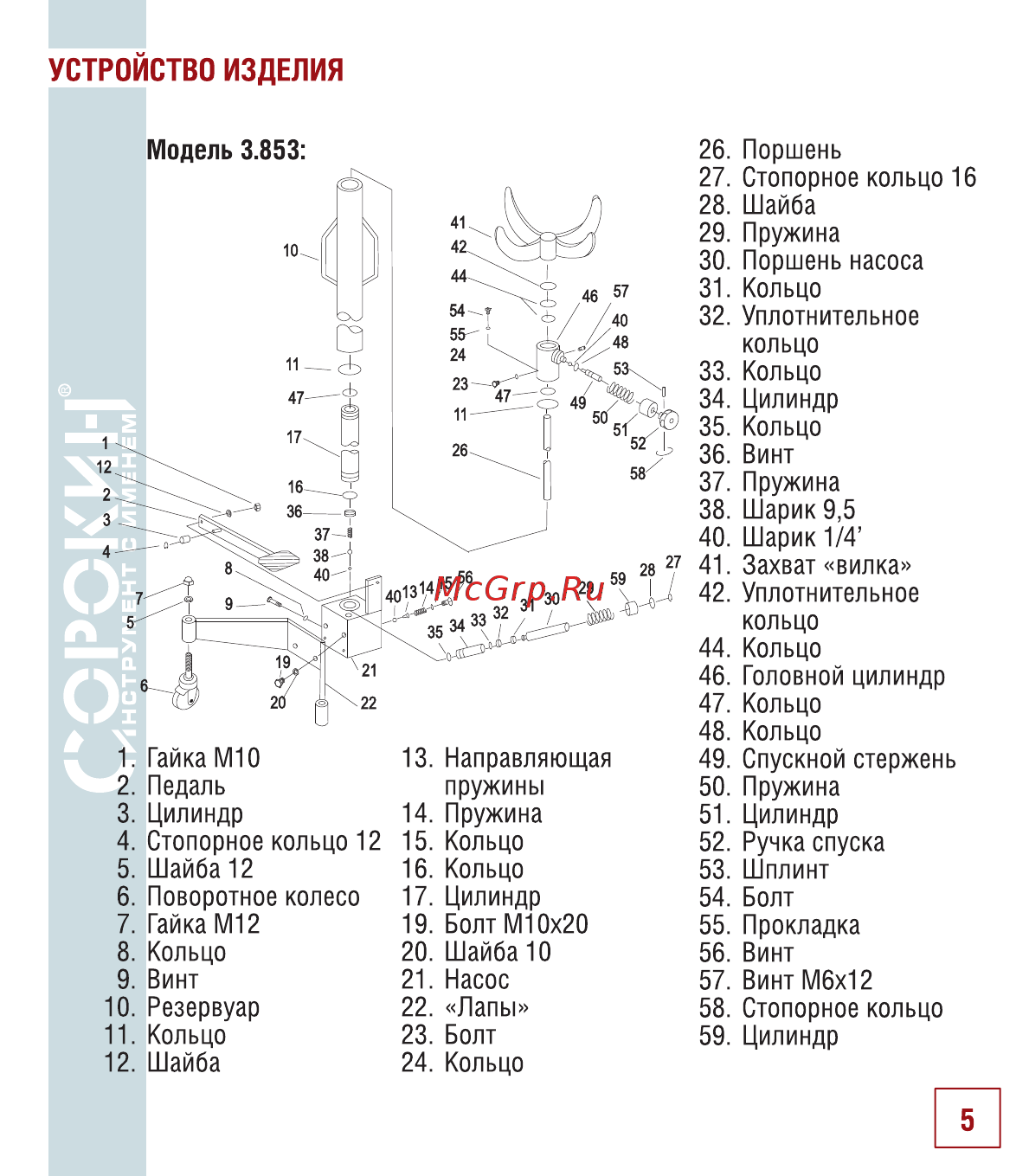

УСТРОЙСТВО ИЗДЕЛИЯ Модель 3 853 1 2 3 4 5 6 7 8 9 10 11 12 Гайка М10 Педаль Цилиндр Стопорное кольцо 12 Шайба 12 Поворотное колесо Гайка М12 Кольцо Винт Резервуар Кольцо Шайба 13 Направляющая пружины 14 Пружина 15 Кольцо 16 Кольцо 17 Цилиндр 19 Болт М10x20 20 Шайба 10 21 Насос 22 Лапы 23 Болт 24 Кольцо 26 Поршень 27 Стопорное кольцо 16 28 Шайба 29 Пружина 30 Поршень насоса 31 Кольцо 32 Уплотнительное кольцо 33 Кольцо 34 Цилиндр 35 Кольцо 36 Винт 37 Пружина 38 Шарик 9 5 40 Шарик 1 4 41 Захват вилка 42 Уплотнительное кольцо 44 Кольцо 46 Головной цилиндр 47 Кольцо 48 Кольцо 49 Спускной стержень 50 Пружина 51 Цилиндр 52 Ручка спуска 53 Шплинт 54 Болт 55 Прокладка 56 Винт 57 Винт М6х12 58 Стопорное кольцо 59 Цилиндр 5
