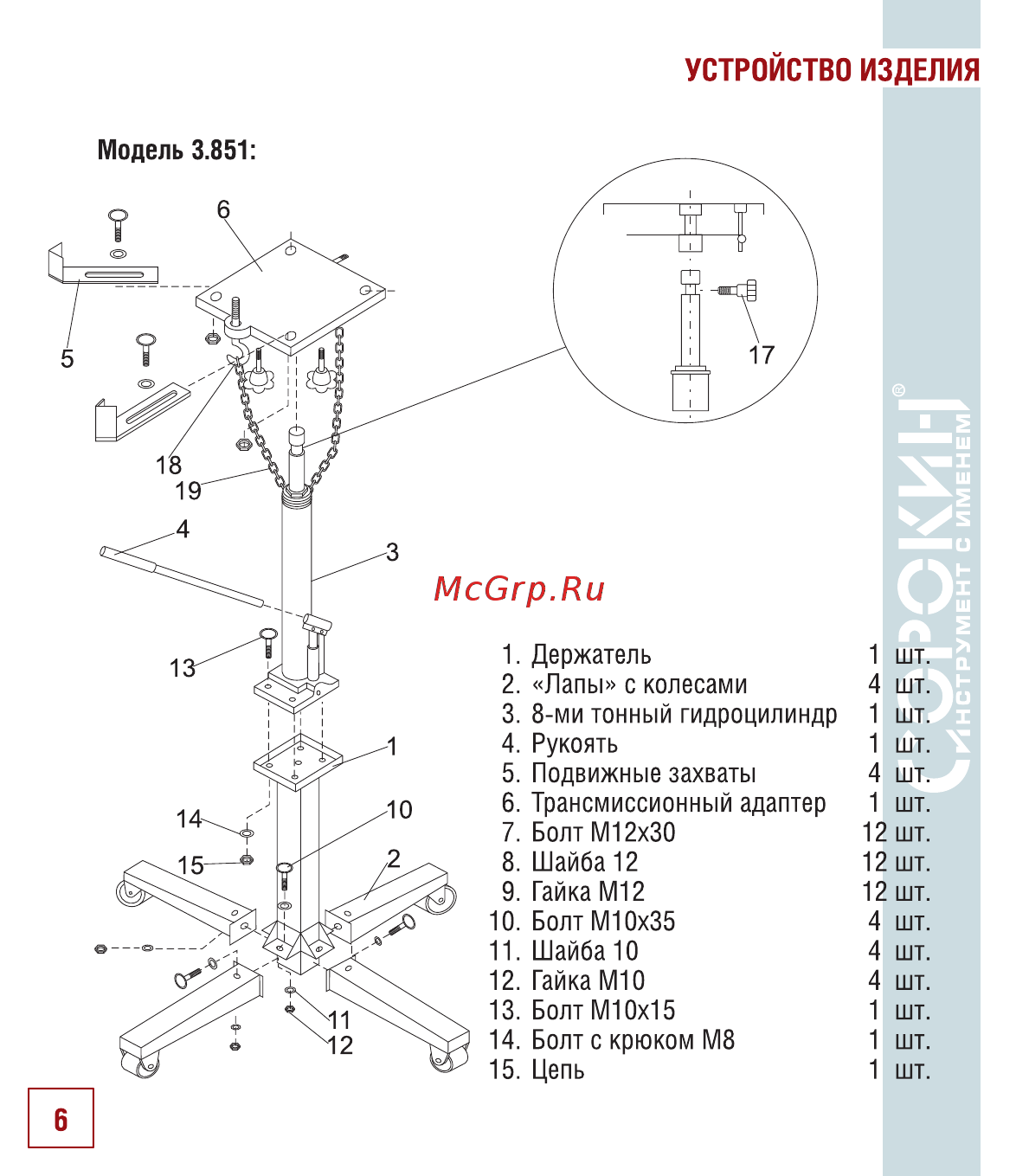

УСТРОЙСТВО ИЗДЕЛИЯ 1 Держатель 2 Лапы с колесами 3 8 ми тонный гидроцилиндр 4 Рукоять 5 Подвижные захваты 6 Трансмиссионный адаптер 7 Болт М12x30 8 Шайба 12 9 Гайка М12 10 Болт М10x35 11 Шайба 10 12 Гайка М10 13 Болт М10x15 14 Болт с крюком М8 15 Цепь 6 1 шт 4 шт 1 шт 1 шт 4 шт 1 шт 12 шт 12 шт 12 шт 4 шт 4 шт 4 шт 1 шт 1 шт 1 шт
