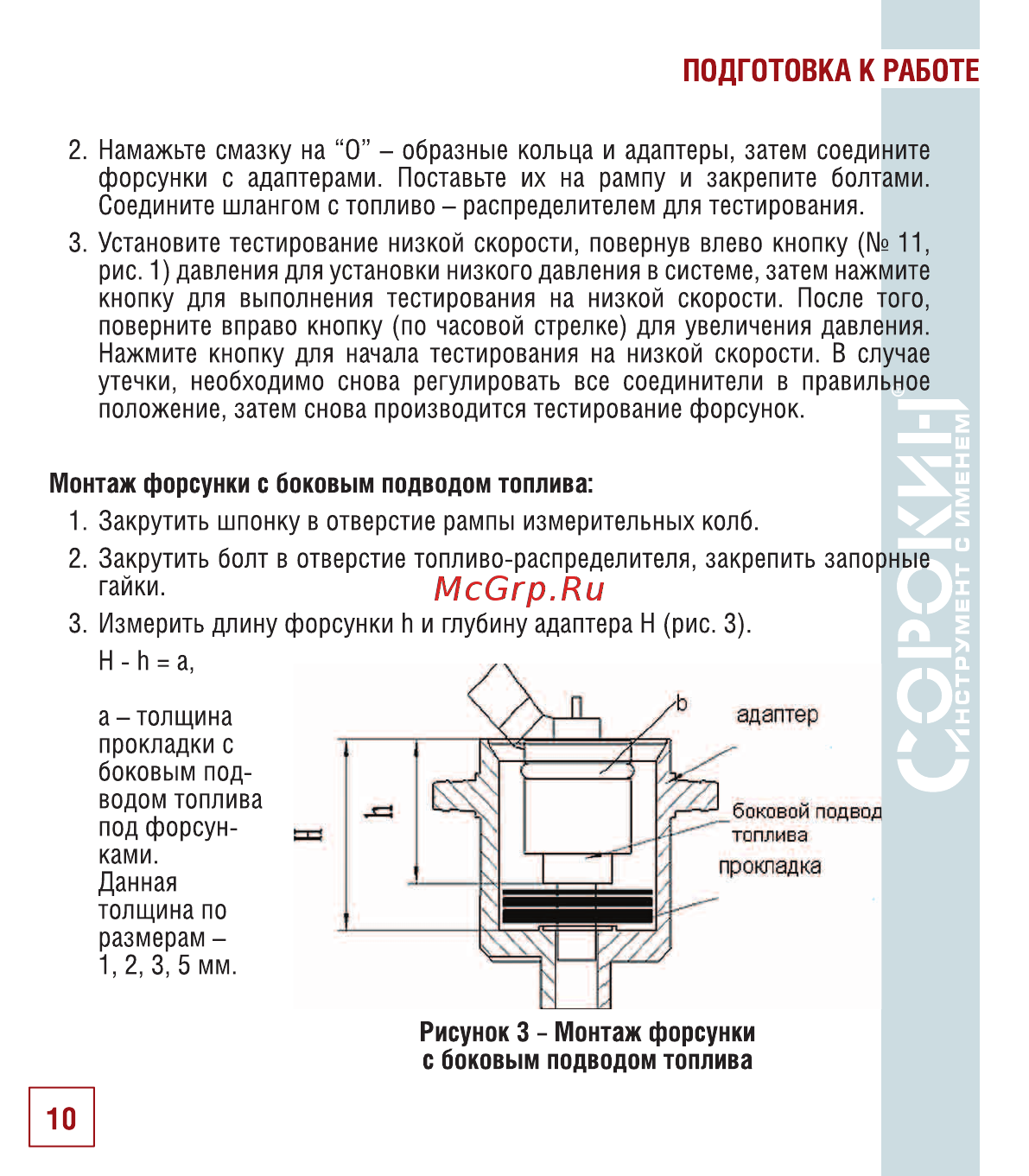

ПОДГОТОВКА К РАБОТЕ 2 Намажьте смазку на О образные кольца и адаптеры затем соедините форсунки с адаптерами Поставьте их на рампу и закрепите болтами Соедините шлангом с топливо распределителем для тестирования 3 Установите тестирование низкой скорости повернув влево кнопку 11 рис 1 давления для установки низкого давления в системе затем нажмите кнопку для выполнения тестирования на низкой скорости После того поверните вправо кнопку по часовой стрелке для увеличения давления Нажмите кнопку для начала тестирования на низкой скорости В случае утечки необходимо снова регулировать все соединители в правильное положение затем снова производится тестирование форсунок Монтаж форсунки с боковым подводом топлива 1 Закрутить шпонку в отверстие рампы измерительных колб 2 Закрутить болт в отверстие топливо распределителя закрепить запорные гайки 3 Измерить длину форсунки б и глубину адаптера Н рис 3 Н б а а толщина прокладки с боковым под водом топлива под форсун ками Данная толщина по размерам 1 2 3 5 мм Рисунок 3 Монтаж форсунки с боковым подводом топлива 10
