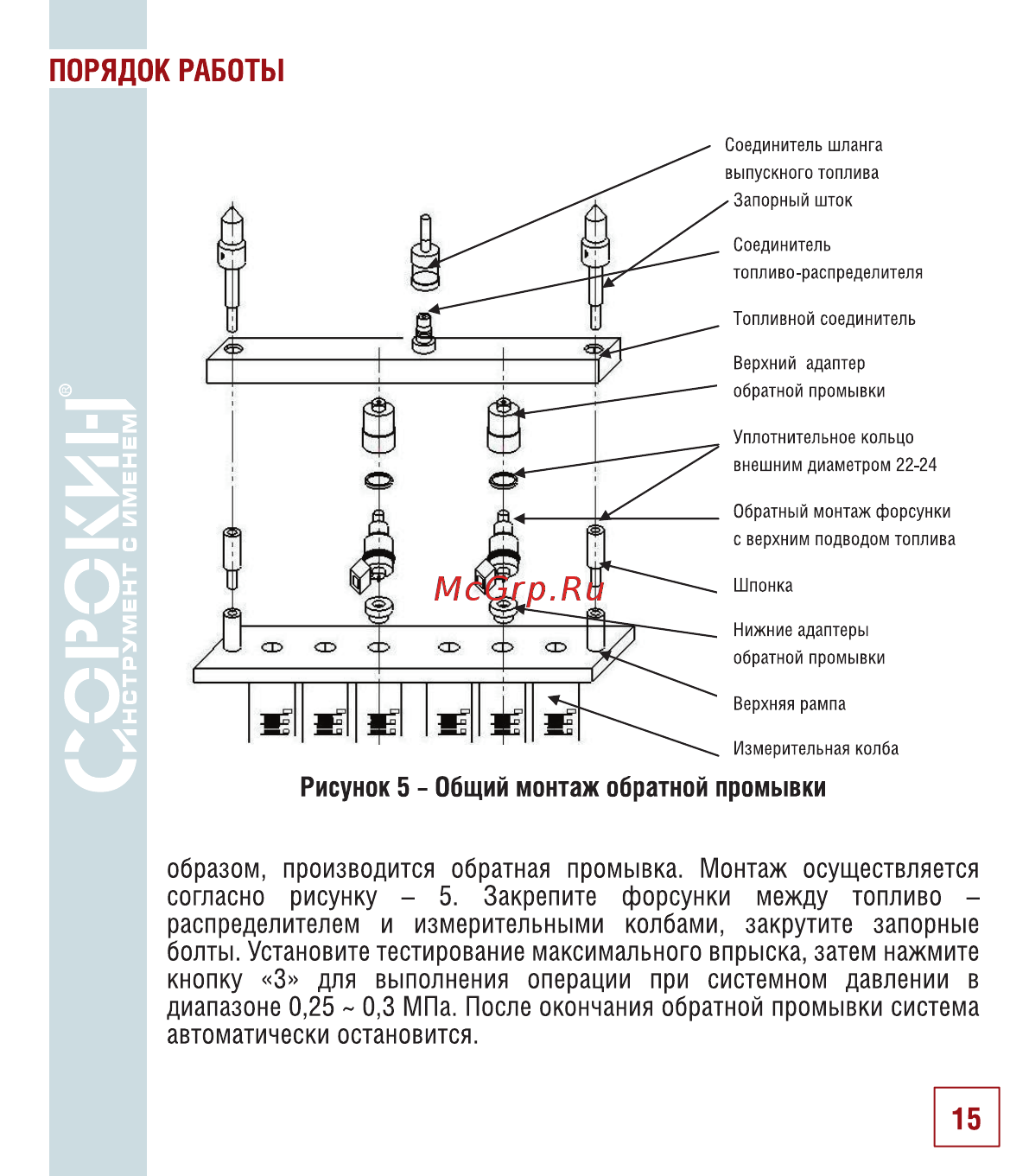

ПОРЯДОК РАБОТЫ Соединитель шланга выпускного топлива Запорный шток Соединитель топливо распределителя Топливной соединитель Верхний адаптер обратной промывки Уплотнительное кольцо внешним диаметром 22 24 Обратный монтаж форсунки с верхним подводом топлива Шпонка Нижние адаптеры обратной промывки Верхняя рампа Измерительная колба Рисунок 5 Общий монтаж обратной промывки образом производится обратная промывка Монтаж осуществляется согласно рисунку 5 Закрепите форсунки между топливо распределителем и измерительными колбами закрутите запорные болты Установите тестирование максимального впрыска затем нажмите кнопку 3 для выполнения операции при системном давлении в диапазоне 0 25 0 3 МПа После окончания обратной промывки система автоматически остановится 15
