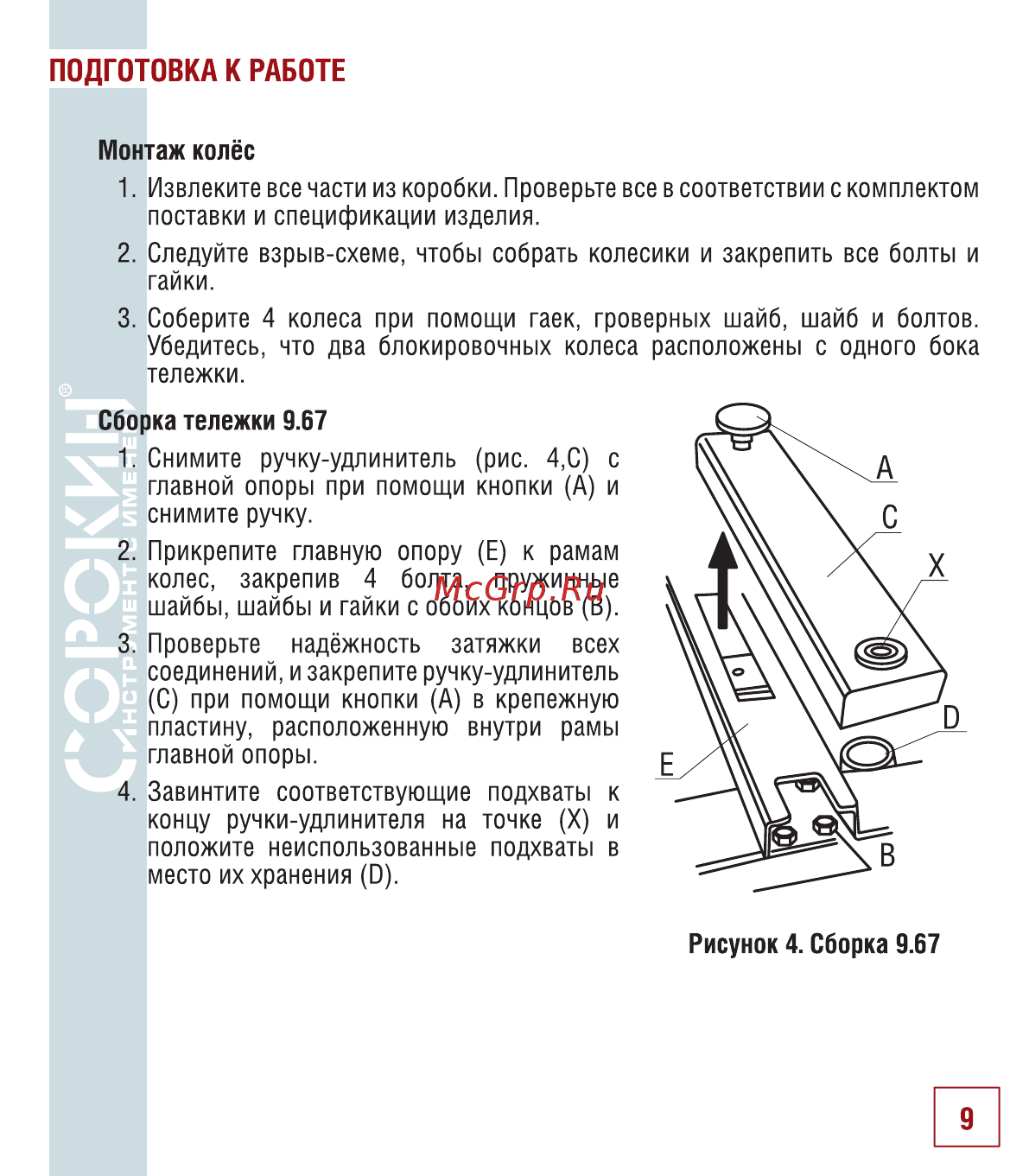

ПОДГОТОВКА К РАБОТЕ Монтаж колёс 1 Извлеките все части из коробки Проверьте все в соответствии с комплектом поставки и спецификации изделия 2 Следуйте взрыв схеме чтобы собрать колесики и закрепить все болты и гайки 3 Соберите 4 колеса при помощи гаек гроверных шайб шайб и болтов Убедитесь что два блокировочных колеса расположены с одного бока тележки Сборка тележки 9 67 1 Снимите ручку удлинитель рис 4 С с главной опоры при помощи кнопки А и снимите ручку 2 Прикрепите главную опору Е к рамам колес закрепив 4 болта пружинные шайбы шайбы и гайки с обоих концов В 3 Проверьте надёжность затяжки всех соединений и закрепите ручку удлинитель С при помощи кнопки А в крепежную пластину расположенную внутри рамы главной опоры 4 Завинтите соответствующие подхваты к концу ручки удлинителя на точке X и положите неиспользованные подхваты в место их хранения О Рисунок 4 Сборка 9 67 9
